Ch-2 存储结构层次设计 2

5. Cache 十种进阶优化

5.1 小而简单的一级缓存

原理：较小容量可以支持更快的时钟频率（电信号传输、多选器延迟等因素），降低功耗。

• 采用较低的关联度（如直接映射），使标签检查和数据传输 并行，缩短命中时间。

5.2 缓存路预测

原理：在保持高关联度的同时，减少冲突缺失并缩短命中时间。

• 为每个缓存块添加 块预测位 (block predictor bits)，预测下一次访问的“路”。预测命中则仅执行一次标签比较；失败则在下一周期检查其他块。

5.3 流水线与缓存划分

原理：提高缓存带宽，减少访问缓存过程中器件的空闲时长。

• 类比于 CPU 流水线，将缓存访问过程划分为多个 流水级，虽然增加了单次访问的延迟 (latency)，但极大地提升了指令吞吐量；

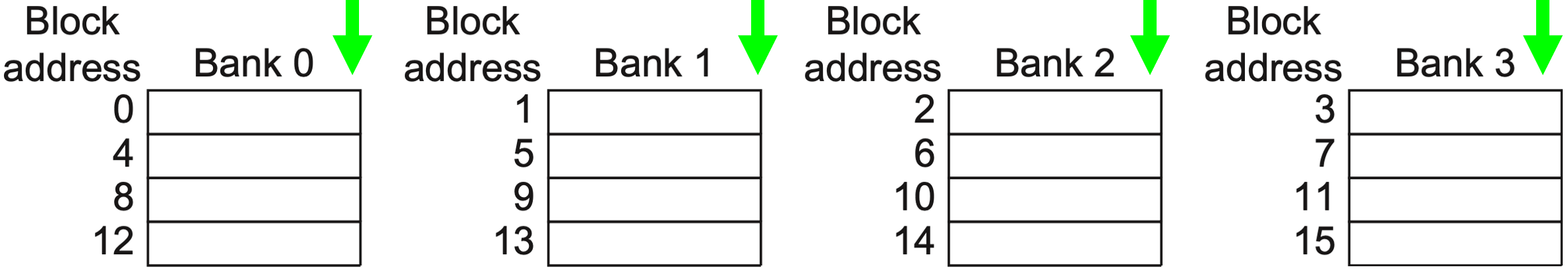

• 将缓存分为多个 独立的存储体 (bank) ，支持同时被访问，通过顺序交错 (Sequential Interleaving) 的地址映射方式，将连续的块地址轮流分到各个存储体中。

5.4 非阻塞缓存

原理：在发生缓存缺失时，允许处理器继续为后续的命中请求提供服务，而不必停顿。

对非阻塞缓存的支持程度包含以下几类：

1. Hit under miss: 一个未命中发生时，后续的 命中 请求可以正常完成；
2. Miss under miss: 多个未命中可以 并发处理（第二个未命中可在第一个完成前发出）；
3. Hit under multiple misses: 多个未命中并发进行时，仍能处理新的命中请求。

• 内存访问延迟可能达到数百个周期，如果只处理一个未命中，当程序存在多个缓存缺失时，后续的未命中必须等待前一个完成才能发出请求，无法利用内存的并行性，支持miss under miss 可以让处理器同时发出多个内存请求，并行处理隐藏延迟；
• 支持并发未命中的数量 并不是越多越好，每个未命中的状态都需要独立的存储、缺失状态保持寄存器等硬件，条目越多，硬件成本与复杂度越高，资源冲突可能性也越大。

5.5 关键字优先与早重启

原理：针对大缓存块，不需要等待这个块加载完毕，优先满足处理器的字需求。

• 关键字优先 (Critical Word First)：优先请求缺失的字，一旦到达立即送往处理器，处理器在执行的同时填充大缓存块的剩余部分；
• 尽早重启动 (Early Restart)：按照正常顺序传输大缓冲块，但目标字一旦到达就送往处理器执行，同时按顺序继续传输剩余部分。

5.6 合并写缓冲区

原理： 将同一缓存行内的连续写操作合并，减少对下级存储器的写操作次数。

• 检查写缓冲区 (write buffer) 中已有的地址，如果新写入的数据地址与已有条目 连续，则将其合并为单个物理条目（中间不能有空洞），以减少写操作次数。

实际硬件设计会根据以下规则判断是否可以合并：

• 地址对齐：通常以缓存行为边界。合并只允许在同一个缓存行内进行。
• 连续性：新写入的地址与已有条目的地址范围必须恰好连续（即首尾相接），不能有空洞。有些设计也允许重叠，这时需要更新已有数据；
• 掩码支持：每个条目通常带有一个 字节掩码（byte mask），用于标记哪些字节是有效数据。合并时只需更新掩码和数据部分，无需移动其他数据。

5.7 编译器优化

• 循环交换 (Loop Interchange)： 改变嵌套循环顺序，使访问模式符合数据在内存中的存储顺序，提升空间局部性；

// Program 1
// 相邻的 a[i][j] 和 a[i+1][j] 相距 1024 个整数，空间局部性极差
for(int j=0;j<1024;j++)
for(int i=0;i<1024;i++)
	sum+=a[i][j];

// Program 2
// 每次缺失载入的后 15 个整数均 hit，缺失率降到原来的约 1/16
for(int i=0;i<1024;i++)
for(int j=0;j<1024;j++)
	sum+=a[i][j];

• 分块 (Blocking)： 将大型矩阵运算划分为较小的子块 (sub-blocks)，确保子块能完全装入缓存，提升时间局部性。

// Program 1
// 由于矩阵规模远超缓存容量，导致数据在重用前被频繁替换，时间局部性极差
// 当计算 c[i][j+1] 时，之前为 c[i][j] 加载的 b 列数据可能已经被替换
for(int i=0;i<N;i++)
for(int j=0;j<N;j++)
for(int k=0;k<N;k++)
	c[i][j]+=a[i][k]*b[k][j];

// Program 2
// 限制访问范围确保子块驻留在缓存中，提升时间局部性，数据重用率提升约 B 倍
// 处理方块时 B*B 块大小小于缓存容量，a 和 b 的数据会驻留在缓存中
// 若 B 太小则无法充分利用缓存空间，理想的 B 应使 a,b,c 块综合略小于缓存有效容量
for(int j_st=0;j_st<N;j_st+=B)
for(int k_st=0;k_st<N;k_st+=B)
{
	int j_ed=std::min(j_st+B,N);
	int k_ed=std::min(k_st+B,N);
	for(int i=0;i<N;i++)
	{
		for(int j=j_st;j<j_ed;j++)
		{
			int tmp=0;
			for(int k=k_st;k<k_ed;k++)
				tmp+=a[i][k]*b[k][j];
			c[i][j]+=tmp;
		}
	}
}

5.8 硬件预取

原理：硬件根据访问模式预测未来需要的数据，提前将其加载到缓存或指令流缓冲区 (instruction stream buffer)。

• 发生未命中时取回两个块，将请求的块放入缓存，下一个连续的块放入指令流缓冲区。
• 如果请求的块已经在流缓冲区中，则取消原本的缓存请求，然后从流缓冲区读取该块并发出下一个预取请求。

5.9 编译器预取

原理：编译器在代码中显式插入 预取指令 (prefetch instructions)。

• 分为 寄存器预取 和 缓存预取。将预取操作的时间与流水线执行重叠，有效隐藏缺失惩罚。

// 16-byte blocks, 8-byte elements for a and b, write back

// Program 1 251 misses
// a 每相邻两次发生一次 miss,一共发生了 3*(100/2) = 150 misses
// b 从 0 至 100 各发生一次 miss,一共发生了 101 misses
for(int i=0;i<3;i++)
	for(int j=0;j<100;j++)
		a[i][j]=b[j][0]+b[j+1][0];

// Program 2 19 misses
// a 是 4 misses 因为在预取的时，相邻的两次有一次 hit
// b 是 7 misses 因为在预取的时，列相距远全部 miss
// 预取指令 prefetch(+7) 意味着处理器尝试提前加载 7 轮之后才用得到的数据
for(int j=0;j<100;j++)
{
	prefetch(b[j+7][0]); // b[0][0]~b[6][0] 7 misses
	prefetch(a[0][j+7]); // a[0][0]~a[0][6] 4 misses
	a[0][j]=b[j][0]*b[j+1][0];
}
for(int i=1;i<3;i++)
	for(int j=0;j<100;j++)
	{
		prefetch(a[i][j+7]); // a[1][0]~a[1][6] 4 misses
		a[i][j]=b[j][0]*b[j+1][0]; // a[2][0]~a[2][6] 4 misses
	}

5.10 HBM 优化

原理：利用高带宽内存 (High Bandwidth Memory, HBM) 作为巨大的 L4 缓存。

传统 HBM 的访存过程一个简单表述为：

1. 行激活 (ACT)：根据地址打开 HBM 内部的一个数据行，搬运几 KB 数据到行缓冲区；
2. 列寻址 (CAS)：在缓冲区中定位到 Tag 所在的列并读出；
3. 比对与传输：CPU 比对 Tag，若 Hit，则发起第二次列寻址读出 Data，若 Data 不在已经激活的数据行中，则需要再激活其所在的数据行；
4. 突发传输 (Burst)：数据通过 1024-bit 位宽的总线高速传回 CPU；
5. 预充电 (PRE)：关闭当前行，准备下次访问。

由于 L4 容量巨大，会导致标签 (tags) 数据量极其庞大，通常需要两次 DRAM 访问（一次查标签进行地址翻译，一次 Hit 后查数据） ，针对此问题有以下优化策略：

1. 将标签和数据放在 DRAM 的同一行 (same row) 中，不需要再激活 row buffer；
2. 采用 合金缓存 (Alloy cache) ：将标签和数据结构性地融合在一起（直接映射结构），Hit 直接读数据以加快访问速度，使得只需单次 HBM 周期就能进行突发传输 (burst transfer) 同时获取标签和数据；
3. 使用映射表 (map) 或访存预测器 (memory access predictor) 加快未命中检测速度。

6. 虚拟内存技术

6.1 引入动机

• 连续分配导致效率低下：早期系统采用连续分配和直接内存访问，一个程序必须作为一个整体、连续地塞进物理内存中。这不仅导致大程序很难找到足够大的连续空间，还会随着程序的频繁加载和卸载，在内存中留下大量无法利用的内存碎片，严重浪费资源。
• 缺乏隔离带来安全隐患：不同进程直接操作物理内存地址。如果 Process A 出现代码错误或恶意行为，它可能会越界读取甚至篡改 Process B 的内存数据。这种缺乏保护的机制导致系统极不稳定。

6.2 四个任务

• 多处理器模式：至少提供两种处理器模式（用户模式和操作系统/内核模式）。这种区分在硬件层面建立了防护围墙，防止应用程序非法篡改系统配置或干预其他进程的运行。
  1. 用户模式 用于运行普通程序，其访问硬件和执行敏感指令的权限受限；
  2. 内核模式 则供操作系统管理系统资源，如读写页表和控制中断。
• 不可写状态机制：提供一部分用户进程可用但不可写的处理器状态机制。处理器中包含一些定义系统行为的关键状态寄存器，例如页表基址寄存器（PTBR），如果用户能随意修改映射规则，就能将虚拟地址指向任意物理内存位置，从而使所有安全限制失效。因此，这些核心配置只能由处于特权模式的操作系统进行修改；
• 模式切换机制：提供从用户模式切换到特权模式（如通过系统调用）及反向切换的机制。这种机制类似于一个受监控的闸口，确保用户进程只能在特定的、可预测的入口点请求操作系统服务，严禁恶意代码绕过验证直接跳转到内核的敏感执行区域；
• 内存保护限制：提供限制内存访问的机制，以便在不把进程交换到磁盘的情况下保护进程的内存状态。这通常通过在页表项中设置 访问控制位（如读/写/执行权限）来实现。当进程尝试访问未授权的物理页或违反权限操作时，硬件会自动触发异常拦截。

7. 虚拟机技术

7.1 引入动机

• 安全性与可靠性：现代操作系统的代码量及其庞大且逻辑复杂， 导致其固有的安全漏洞（如内核漏洞）难以完全根除。一旦操作系统被攻破，运行其上的所有程序都将暴露。虚拟机监视器在底层构建更小更易于防御的软件层，可以为系统提供更高级别的隔离保护；
• 云计算与资源共享：在数据中心或云服务中，多个互不信任的用户需要共享同一台高性能服务器。虚拟机技术允许每位用户运行独立的操作系统镜像，确保即便某位用户的系统崩溃或受损，也不会影响同一物理机上的其他租户；
• 性能开销的可接受性：过去虚拟化因软件模拟硬件而导致严重的性能损失。随着现代处理器主频的飙升、多核架构的普及以及硬件辅助虚拟化技术的出现，这种性能损耗已大幅降至可忽略不计的程度，使得虚拟化在大规模部署中变得经济高效。

7.2 核心特性

单台物理计算机可以运行多个 虚拟机 (VM)，支持多个不同的操作系统同时共享底层硬件资源。虚拟机监视器 (VMM/Hypervisor) 负责支持虚拟机的运行。

VMM必须具备三个基本特征：1、为程序提供与原硬件基本一致的环境；2、保证程序运行速度仅有轻微下降；3、完全控制所有系统资源。

7.3 软硬件要求

• 从 定性要求 (Qualitative Req) 来看，客户软件在虚拟机上的行为应与其在原生硬件上 完全一致，且不能直接更改系统资源的分配。
• 从 特权要求 (Privilege Req) 来看，处理器必须至少支持系统和用户两种模式。存在一个特权指令子集，只能在系统模式下执行，且所有系统资源必须仅能通过这些特权指令来控制。

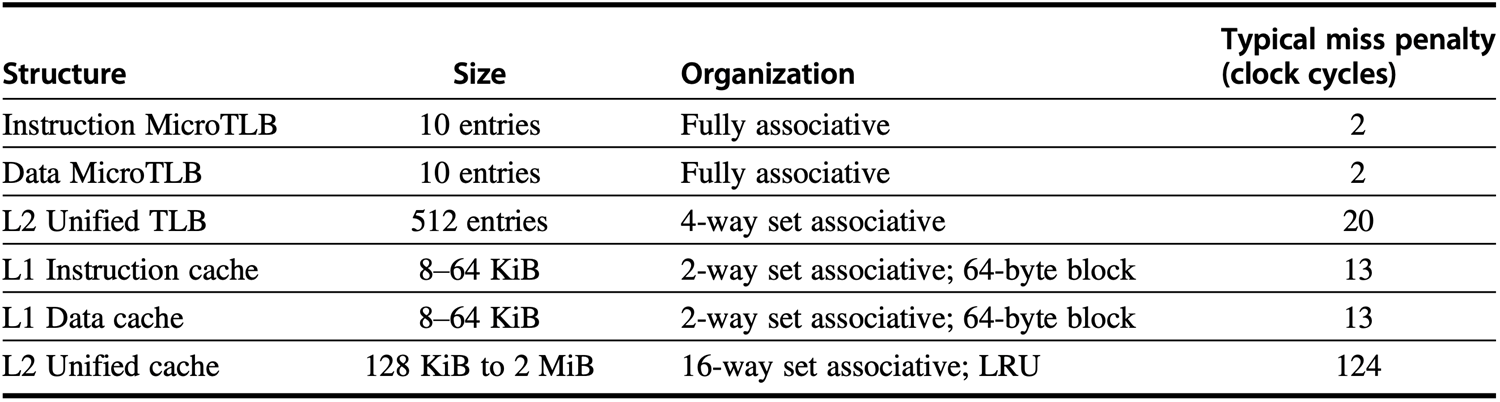

7.4 ARM Cortex-A53

• 硬核：已经完成物理布局布线、针对特定芯片代工厂深度优化的设计。它就像一个无法修改内部电路的“黑盒”，使用者只能连接其外部接口并调整少量外部参数（如外接缓存大小）。虽然毫无修改余地，但它能提供极致的高性能和最小的芯片面积。
• 软核：软核通常以代码或标准逻辑元件库的形式交付，尚未绑定具体的物理制造工艺。具有极高的灵活性和可移植性，不仅能自由更换不同的芯片代工厂进行生产，还允许使用者修改其内部逻辑。不过，这种灵活性通常以牺牲部分极致性能和增加芯片面积为代价。

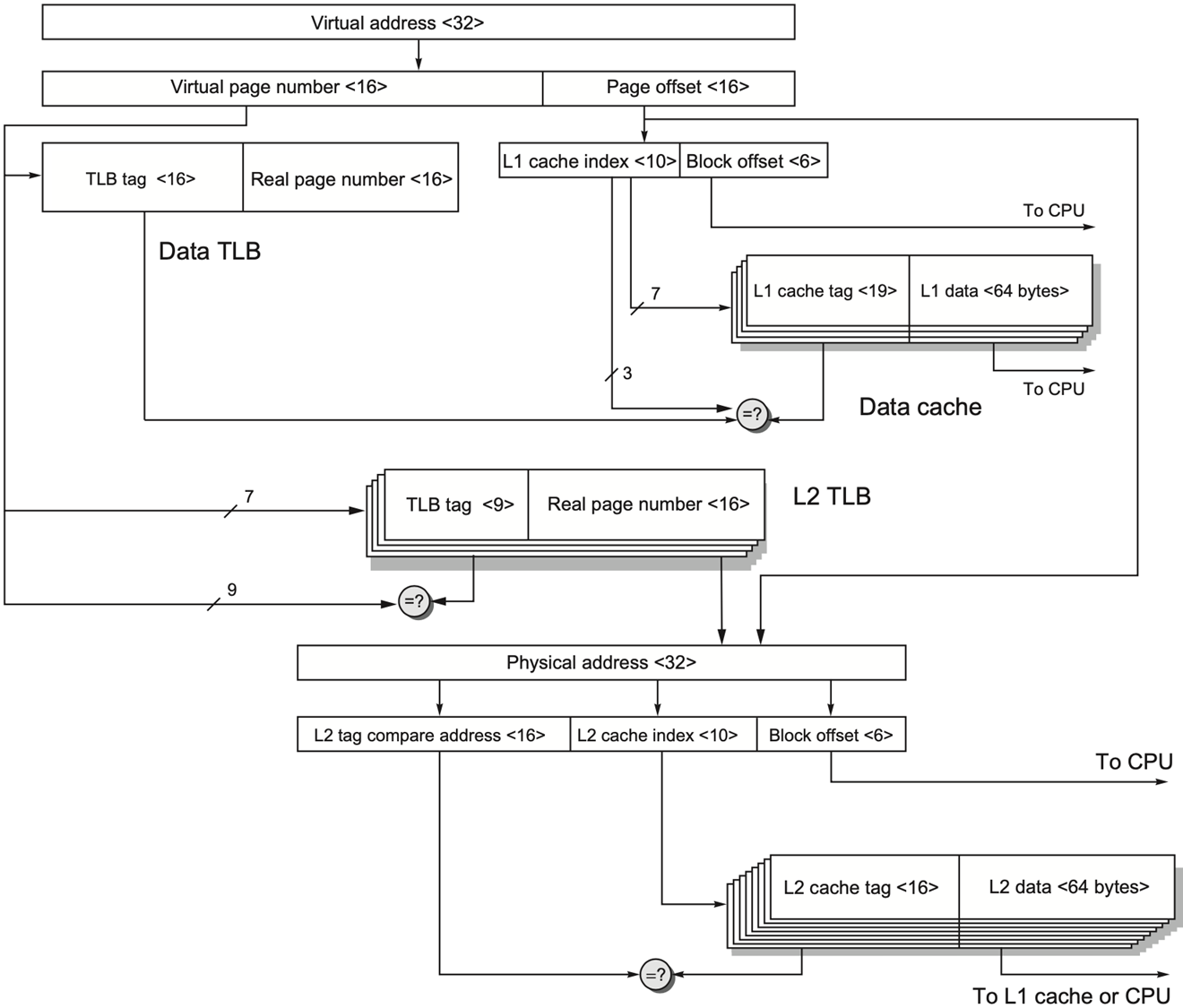

处理器的经典设计：L1 指令 / 数据 Cache 分离 (Harvard架构)：现代 CPU 的 L1 Cache 普遍使用分离式设计：

• L1 指令 Cache (L1 I-Cache)：专门存指令，大小为 32KB；
• L2 指令 Cache (L2 D-Cache)：专门存数据，大小为 32 KB；
• 两者是完全独立的硬件，各自有自己的tag,index和offset划分，不能混用。

在数据访问路径里计算的是 数据 Cache 自己的 32 KB ，而不是 L1 Cache 总体的 64 KB。

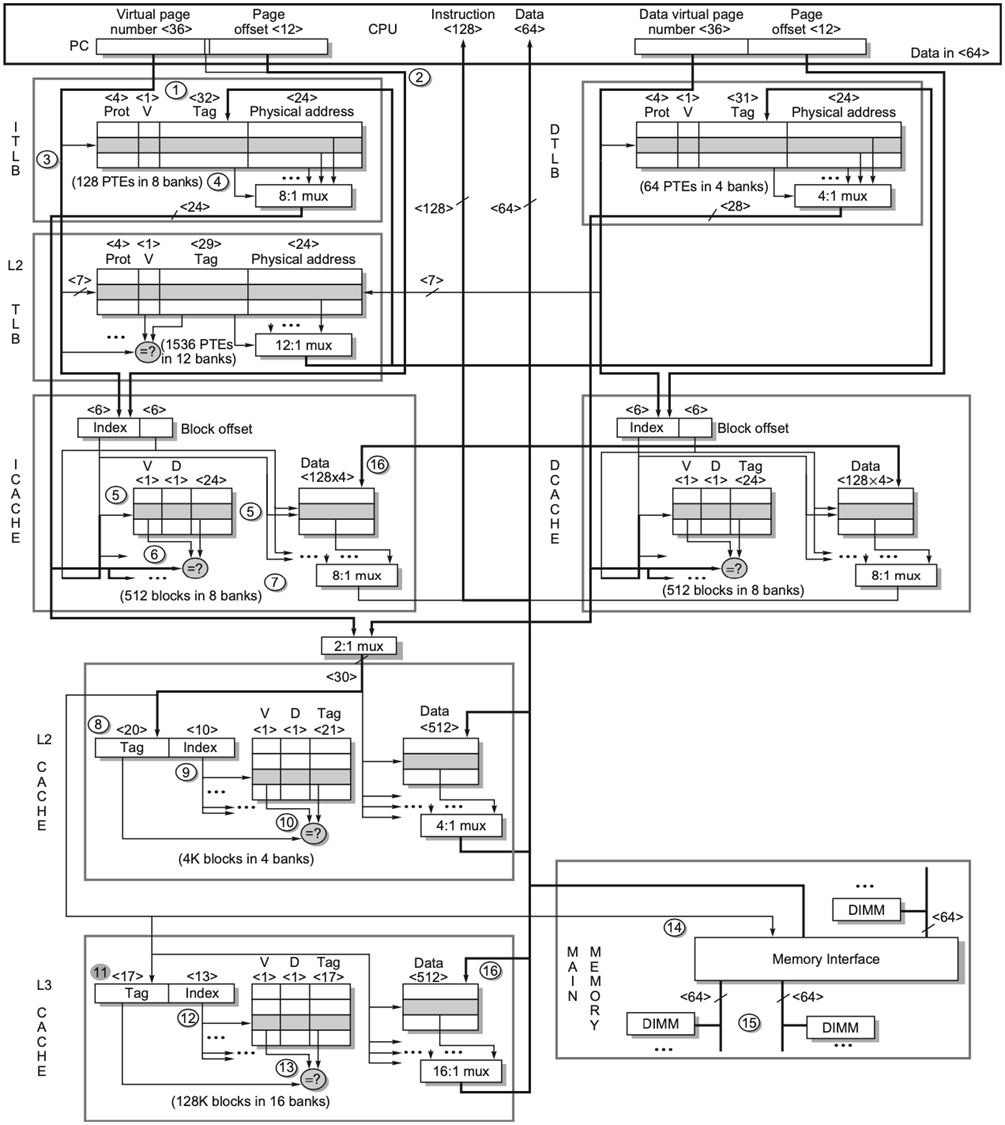

7.5 Intel Core i7-6700

指令 Cache 和数据 Cache 的差异：

• 指令 Cache：所有程序的指令缺失率都远低于数据 Cache，且随着 Cache 扩容下降更快，最终趋近于零，因为指令的局部性天然优于数据；
• 数据 Cache：不同程序的缺失率差距极大，是 Cache 性能的核心瓶颈。
