Ch-3 指令级并行及应用 2

1. 分支预测

1.1 动态预测

动态分支预测 (Dynamic Branch Prediction) 根据程序运行时的历史行为预测下一次分支方向。相比静态预测，它不把所有分支都视为同一种模式，而是为不同分支保存历史状态。

动态预测通常由两类结构配合完成：

• BTB (Branch Target Buffer)：缓存分支指令的目标地址，用于预测跳转目标；
• BHT (Branch History Table)：记录分支历史方向，用于预测是否跳转。

当 PC 命中 BTB，且方向预测器给出 taken 时，下一条取指地址来自 BTB 中的目标地址；否则继续按 PC+4 顺序取指。

动态预测的关键并不是“预测一定正确”，而是让处理器在分支结果真正算出之前先保持取指流水线不断流。对于深流水线或宽发射处理器而言，分支停顿会同时浪费多个周期、多个取指槽和多个执行槽，因此即使预测偶尔错误，只要总体准确率足够高，仍然能显著提高吞吐量。

需要注意的是，BHT 负责方向，BTB 负责目标地址。BHT 通常只用 PC 低位索引方向计数器，多个分支可能共享同一项；BTB 则保存 tag+target，必须确认 tag 匹配当前 PC。因此，BHT 可能给出 taken 倾向，但 BTB 没有当前分支的有效 target。此时前端不能凭空跳转，只能按 PC+4 继续取指，或等待后续流水级解析出真实目标地址。

1.2 位预测器

1-bit predictor 也称 last-time predictor，每个分支只保存 1 位状态：

• 1 表示上次 taken，本次预测 taken；
• 0 表示上次 not taken，本次预测 not taken。

这种方法实现简单，但状态变化过于敏感。只要一次预测失败，下一次预测方向就会立即翻转。

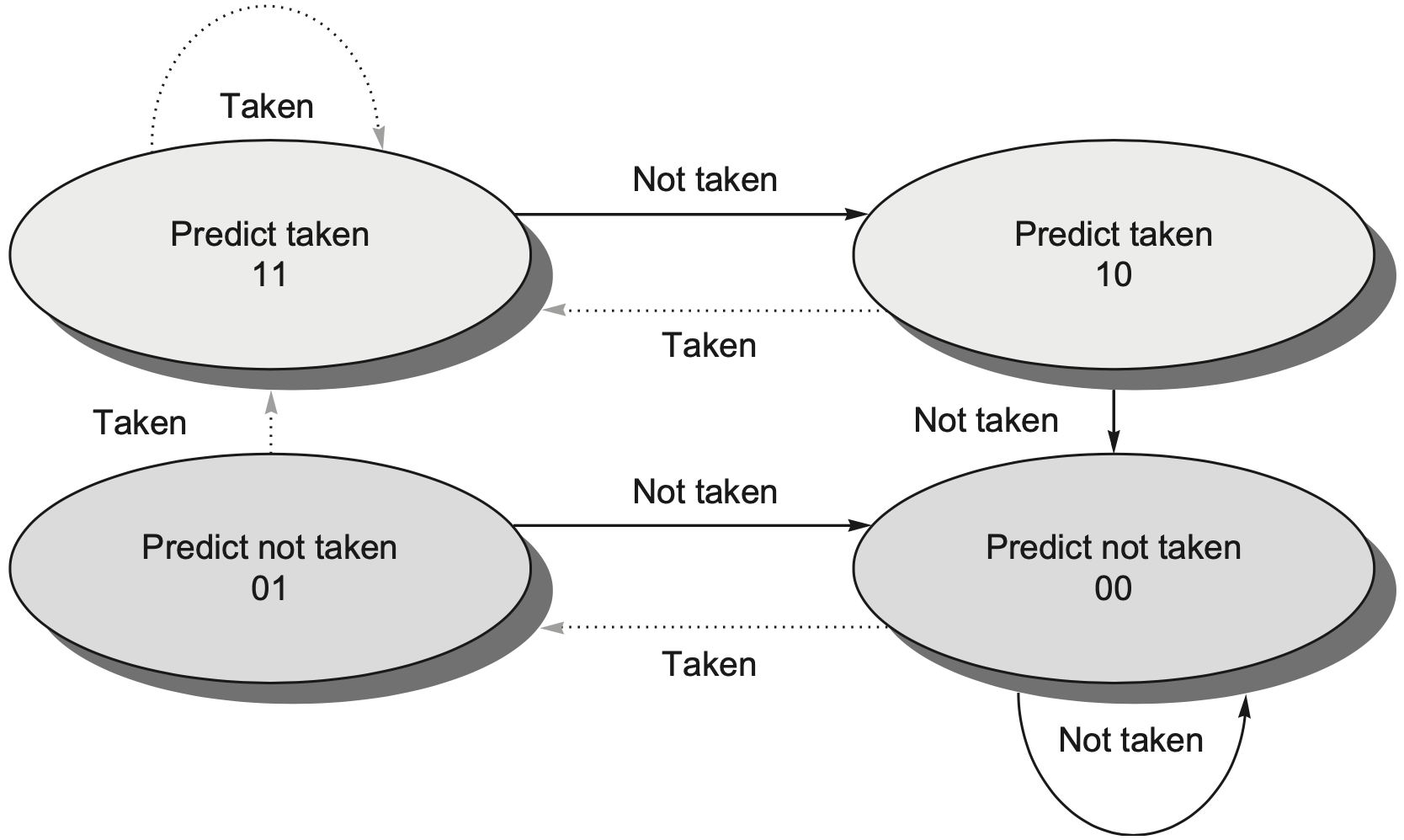

2-bit predictor 为每个分支保存 2 位饱和计数器，只有连续两次反向结果才会改变强预测方向。四个状态可以按“强/弱”和“跳转/不跳转”理解：

2-bit 预测器的核心思想是 滞后翻转：一次偶然的反向结果只会把状态从 strong 推到 weak，而不会立刻改变预测方向。因此它对循环末尾的单次 not taken 更稳定。

例如循环分支大部分时间 taken，只有退出循环时 not taken。1-bit 预测器会在退出时被改成 not taken，下一次重新进入循环时又会错一次；2-bit 预测器在退出时通常只是从 Strong Taken 降到 Weak Taken，下次进入循环仍预测 taken，因此少错一次。

更一般地，N-bit predictor 使用范围为 \(0\sim 2^N-1\) 的饱和计数器：

• 计数器高于或等于中点时预测 taken；
• 计数器低于中点时预测 not taken；
• taken 时计数器加一，not taken 时计数器减一，达到边界后饱和。

PPT 中给出过一个经验结果：4096 项 2-bit predictor 在整数程序上的误预测率约为 11%，在浮点程序上约为 4%。这也说明分支预测效果和程序类型关系很大，整数程序通常包含更多复杂控制流，而浮点程序往往循环结构更规则。

1.3 局部历史

局部预测器 (Local Predictor) 认为某个分支的结果可以由它自己过去几次结果预测。每条分支维护一个 局部历史寄存器 (local history register)，再用该历史索引一组 2-bit 计数器。

其结构可以理解为两级：

1. 用分支 PC 找到这条分支自己的历史；
2. 用这段历史选择对应的饱和计数器，得到 taken / not taken 预测。

局部预测适合具有固定周期模式的单个分支。它的核心不是只记录“上一次跳没跳”，而是为每条分支保存一段 局部历史 (local history)，再用这段历史去选择对应的方向计数器。

假设 1-bit local history 初始为 0，两个历史状态对应的 2-bit counter 都初始为 Strong Not Taken，分支模式为 (NNT)*。由于 1-bit history 只能表示上一次是 N或上一次是 T，但在 (NNT)* 中，N 后面有时接 N，有时接 T，因此这个历史长度不够表达完整周期。按 PPT 的例题，100 轮中会产生 100 次误预测。

若希望更好地预测 (NNT)*，需要把 local history 加长。比如 2-bit local history 可以区分 NN、NT、TN 等上下文，从而把“当前处在周期的哪个位置”编码进预测索引。

1.4 全局相关

相关预测 (Correlating Prediction) 认为一个分支的结果可能依赖于其他分支的结果，即“没有一个分支是孤岛”。例如：

if(d==0) d=1;
if(d==1) ...

第二个分支是否成立，与第一个分支的结果强相关。若只看第二个分支自己的历史，预测器可能看不到这种跨分支关系。

两级预测器 (Two-Level Predictor) 使用最近 \(m\) 个分支的全局历史，从 \(2^m\) 组预测器中选择一组，每组包含 \(n\) 位预测计数器 (常用 2-bit predictor)。常记为 \((m,n)\) predictor：

• \(m\)：使用最近多少个分支结果作为全局历史；
• \(n\)：每个预测计数器的位数；
• 全局历史用于选择预测表项，计数器用于给出最终方向。

这种预测器的优势在于能表达 路径上下文。同一条分支在不同路径下可能有不同方向，单独看它自己的历史会混在一起，而全局历史能把“从哪条路径走到这里”编码进索引中。但全局历史越长，表项数和别名冲突问题也越明显。

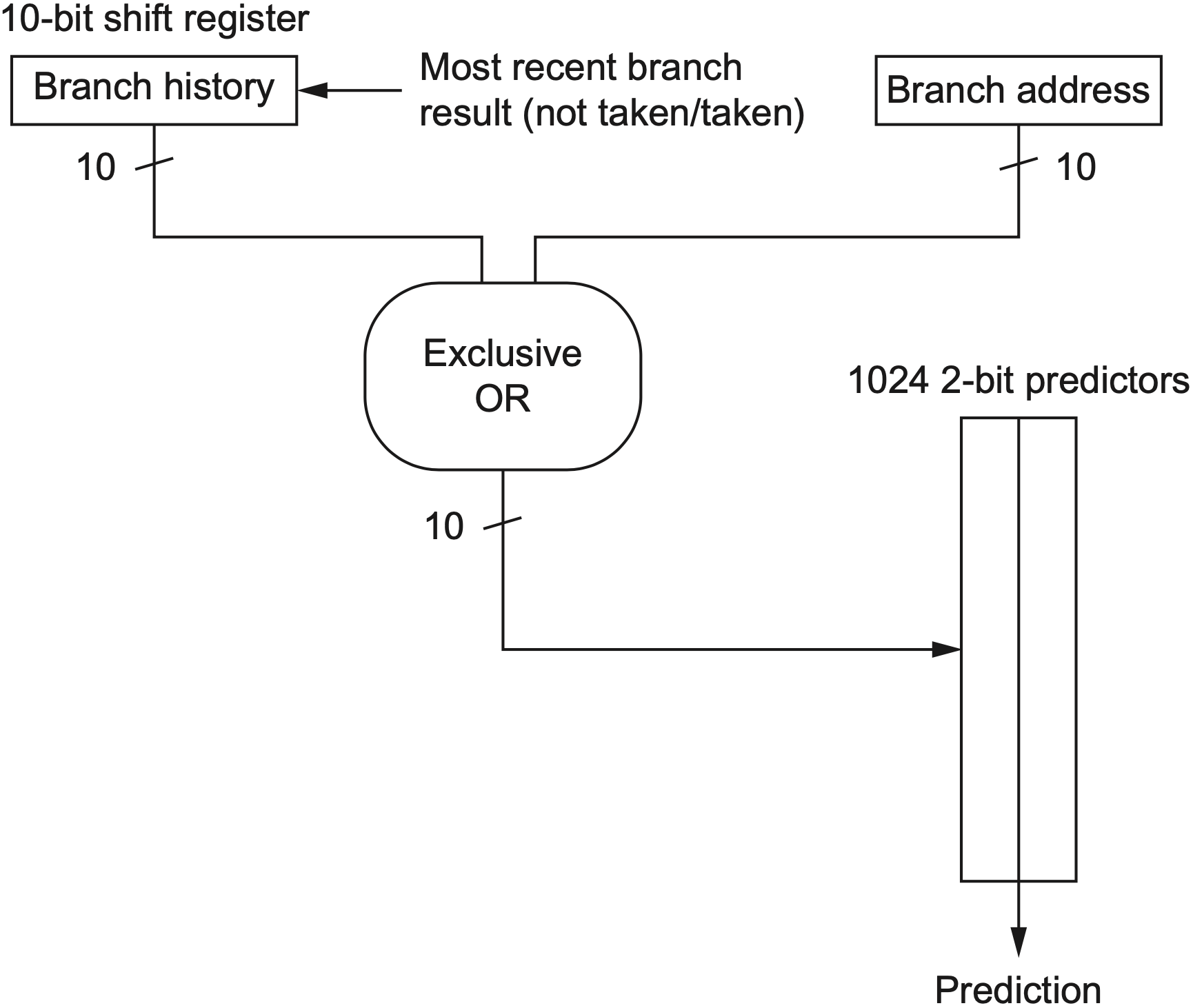

gshare：将全局历史与 PC 做哈希，减少不同分支映射到同一表项的冲突，它并不增加预测表容量，而是用改变表项映射方式。若不同分支出现在不同路径历史下，异或后可能被分散到不同计数器，从而减少有害别名；但它不能消除冲突，也不保证总是优于单纯 PC 索引。

对于一个独立的 pattern history table (PHT)，\((m,n)\) predictor 的存储开销为 \(2^m\times n\) bit。\(m\) 每增加 1，表项数就翻倍，因此全局历史并不是越长越好；过长历史会带来更多容量开销，也会让不同路径哈希到同一项的冲突更难控制。

1.5 混合预测

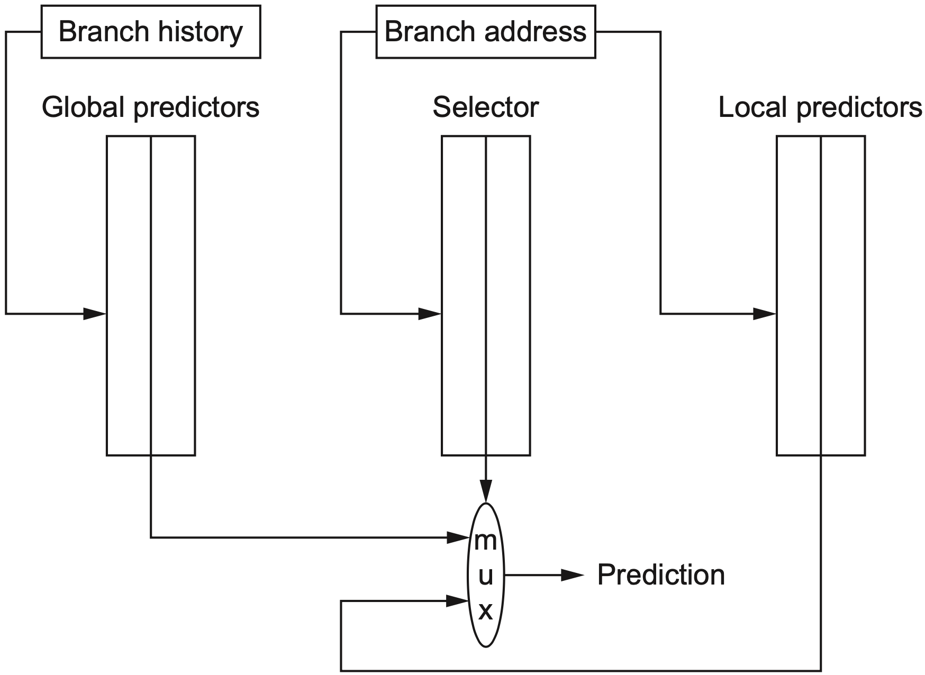

不同分支的行为模式不同，没有一种预测器适合所有分支。混合预测器 (Hybrid Predictor) 同时维护多种预测器，并用选择器决定采用哪一个结果。

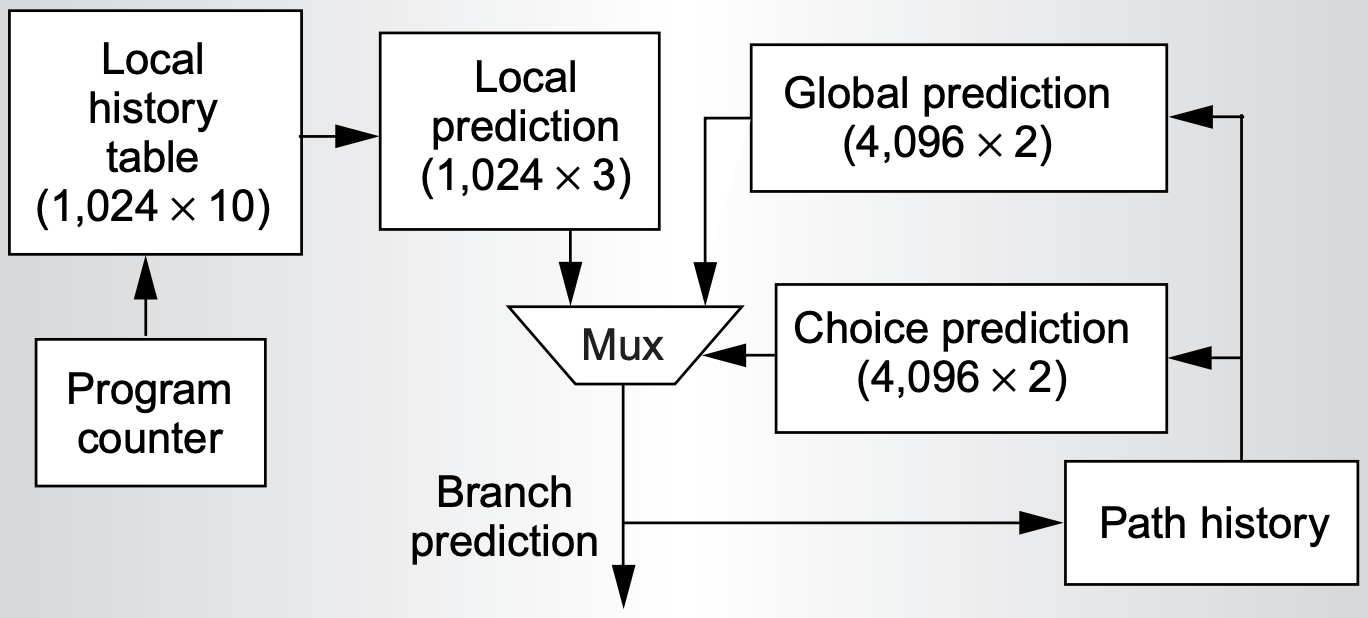

锦标赛预测器 (tournament predictor)：同时使用局部预测器和全局预测器，再由 selector 根据历史表现选择更可靠的一方。

选择器本质上也是一个饱和计数器：当局部预测正确而全局预测错误时，选择器向局部预测器倾斜；反之则向全局预测器倾斜。

混合预测的意义在于把“选择预测器”也变成一个可学习的问题。局部预测器擅长处理单个分支的周期模式，全局预测器擅长处理跨分支相关，selector 则根据每条路径上的历史表现决定相信谁。这种结构牺牲了更多存储和访问能耗，但能显著降低难预测分支的错误率。

1.6 TAGE

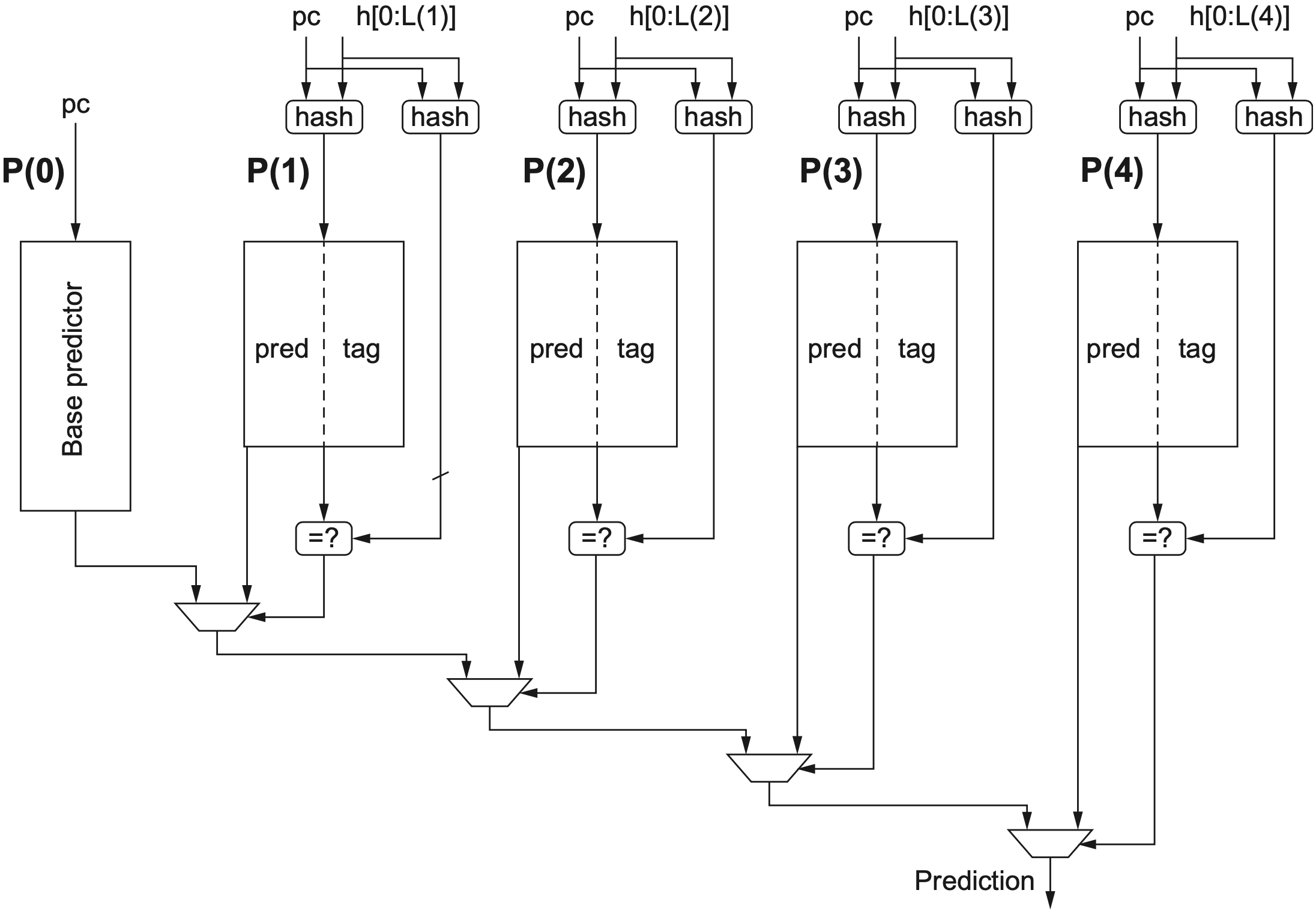

TAGE (Tagged Geometric History Length Predictor) 使用多张全局历史长度不同的预测表。短历史表覆盖简单、稳定的分支，长历史表捕捉更远距离的相关性。

TAGE 的关键机制包括：

• 每张表使用不同长度的全局历史，且历史长度通常按几何级数增长；
• 每个表项带 tag，用于降低别名冲突；
• 预测时优先采用 最长历史且 tag 命中 的表项；
• AGE / useful 位用于替换价值较低的表项。

TAGE 的优势在于能够同时覆盖短周期分支和长距离相关分支，因此在现代高性能处理器中很常见。

从直觉上看，TAGE 相当于同时问多个观察窗口：“只看最近几个分支够不够？要不要看更长的历史？”如果长历史表命中且可信，说明这条分支确实受远距离路径影响；如果长历史表不命中，就退回较短历史表，避免用噪声历史干扰简单分支。

PPT 中也给出了性能直觉：如果分支频率约为 20% 到 25%，TAGE 一类预测器把误预测率压到约 1.8% 到 2.2% 时，整体性能影响大约落在 2.7% 到 3.4% 范围。误预测率已经很低时，继续优化预测器仍然有价值，但收益会受到分支频率和错误恢复代价共同限制。

2. 动态调度

2.1 核心目标

动态调度 (Dynamic Scheduling) 让硬件在运行时重排指令执行顺序，以减少数据冒险造成的停顿，同时仍然保持程序的数据流和异常行为正确。

在静态调度中，编译器提前安排指令顺序；在动态调度中，硬件可以在发现前一条指令等待数据时，让后续无关指令先执行。

典型做法是将 ID 阶段拆成两段：

• Issue：按程序顺序发射指令，检查结构资源；
• Read operands：当操作数就绪时读取操作数并进入执行，可以乱序发生。

因此动态调度通常具有：

• 顺序发射 (in-order issue)；
• 乱序执行 (out-of-order execution)；
• 乱序完成 (out-of-order completion)。

动态调度的前提是：程序顺序不等于执行顺序。只要不破坏数据依赖、名字依赖和控制依赖，硬件就可以让后面的无关指令越过正在等待的指令。典型场景是长延迟的 fdiv.d 阻塞了紧随其后的 fadd.d，但再后面的 fsub.d 与它们无关，此时动态调度允许 fsub.d 先进入执行单元。

这类机制的代价是硬件必须保存更多“半执行状态”：哪些指令已经发射、哪些操作数还没到、结果将写到哪里、发生异常时如何恢复。后面的记分牌、Tomasulo 和 ROB，都是围绕这些状态设计的。

在没有硬件推测的动态调度中，分支仍然是一个边界：位于某条分支之后的指令，通常不能在这条分支真正完成之前进入执行。也就是说，动态调度可以绕过数据等待，但还没有完全跨越未解析的控制依赖；真正把分支预测路径上的指令提前执行，需要后面的硬件推测机制。

2.2 记分牌

记分牌 (Scoreboarding) 是一种集中式动态调度方法。它由一个全局控制表记录功能单元、寄存器结果和每条指令所处阶段，从而决定指令是否可以继续前进。

记分牌将指令推进分为四步：

1. Issue：如果功能单元空闲，且不存在 WAW 冒险，则发射；
2. Read operands：若源操作数已经可读，则读取；否则等待 RAW 消除；
3. Execution complete：功能单元完成运算；
4. Write result：若不会破坏 WAR 顺序，则写回结果。

记分牌的核心是：不通过编译器提前安排，而是由硬件持续观察哪些操作数已经可用、哪些功能单元被占用。

它的控制方式比较保守：指令能否进入下一阶段由记分牌统一判断，所有功能单元都向记分牌报告状态。因此记分牌更像“中央调度表”，能够清楚地避免结构冲突和数据冲突，但每一次判断都依赖全局状态，扩展到更宽的发射宽度时会变得复杂。

2.3 状态表

记分牌维护三类状态。

Instruction Status 记录每条指令处于哪个阶段：Issue、Read operands、Execution complete、Write result。

Functional Unit Status 记录每个功能单元的使用情况，典型字段如下：

Register Result Status 记录每个寄存器将由哪个功能单元写入。如果为空，表示当前没有未完成指令会写该寄存器。这个表主要用于检测 WAW 和 RAW：如果某个寄存器已经登记了未来写入者，那么新的同目的寄存器指令不能随意发射，读取该寄存器的指令也需要等待对应功能单元产生结果。

2.4 冒险处理

记分牌对三类数据冒险的处理方式不同：

• RAW：在 Read operands 阶段等待，直到产生源操作数的功能单元写回或结果可转发；
• WAW：在 Issue 阶段阻止发射，避免两个未完成指令写同一目的寄存器；
• WAR：在 Write result 阶段等待，直到更早的指令已经读取该寄存器。

记分牌能够支持乱序执行，但它并没有真正消除 WAR / WAW，只是通过暂停来避免错误。因此它的控制逻辑较直观，但并行度会受到名字依赖限制。

例如一条较早的指令还没读取 F6，而后面一条较晚的指令准备写 F6，此时若允许后者先写回，就会破坏前者应该读到的旧值，这就是 WAR。记分牌没有为 F6 创建新名字，只能让后写指令停在 Write result 阶段，直到旧读完成。

3. Tomasulo

3.1 基本结构

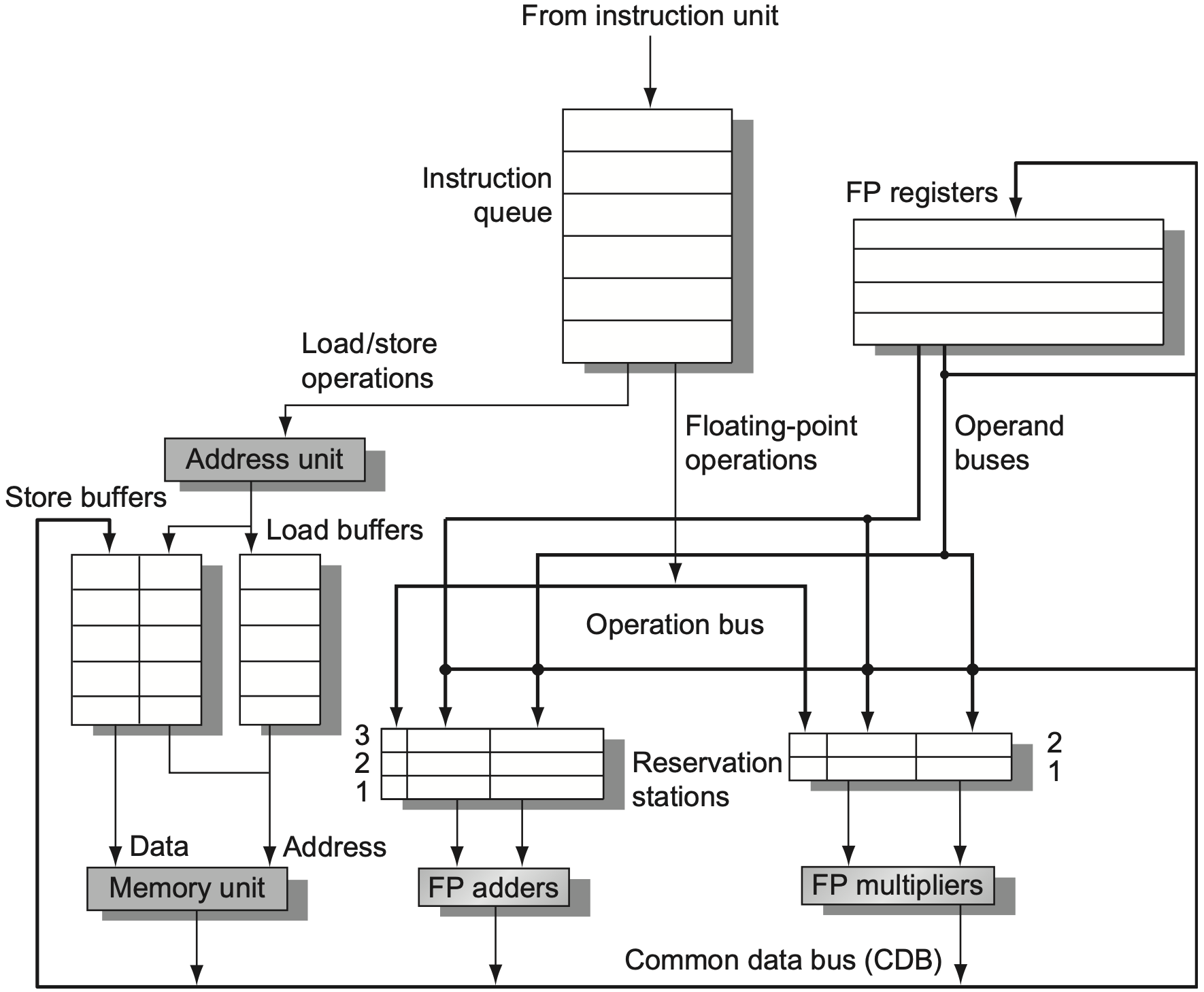

Tomasulo 算法 是一种分布式动态调度方法。它不把所有控制都集中在一个记分牌中，而是让功能单元附近的 保留站 (Reservation Station) 保存等待执行的操作。

核心组件包括：

• Instruction Queue：保存按顺序取来的指令；
• Load / Store Buffers：保存访存指令的地址与数据状态；
• Reservation Stations：保存浮点加法、乘法等操作的操作码、操作数或等待标签；
• CDB (Common Data Bus)：广播执行结果，同时唤醒等待该结果的保留站和寄存器。

Tomasulo 相比记分牌有两个重要优势：

1. 分布式等待：每个保留站自己记录操作数是否就绪；
2. 寄存器重命名：用保留站编号或 ROB 编号代替寄存器名，消除 WAR 和 WAW。

在 Tomasulo 中，寄存器名不再是唯一的等待对象。指令发射后，如果源操作数还没有产生，保留站记录的不是“等待某个寄存器”，而是“等待某个生产者 tag”。当生产者把结果广播到 CDB 上，所有等待该 tag 的保留站会同时捕获结果。这种广播机制让多个依赖者可以在同一周期被唤醒。

3.2 保留站

保留站状态字段如下：

若 Qj/Qk 为空，说明对应操作数已经可用，保存在 Vj/Vk 中；若不为空，说明该操作数还在等待某个保留站或缓冲区通过 CDB 广播结果。

因此，V 字段和 Q 字段不会同时表达同一件事：V 保存“值已经到了”，Q 保存“值还没到，但知道该等谁”。这也是 Tomasulo 能够自然处理 RAW 的原因，消费者不需要反复查询寄存器文件，只要监听 CDB 上是否出现自己等待的 tag。

3.3 重命名

Tomasulo 使用 tag 来实现隐式寄存器重命名。寄存器文件不只保存值，还保存 Qi 字段：

• Qi=0：该寄存器当前值可直接读取；
• Qi!=0：该寄存器的最新值将由某个保留站产生。

例如下面的代码同时包含 RAW、WAR 和 WAW：

fdiv.d f0, f2, f4
fadd.d f6, f0, f8
fsd    f6, 0(x1)
fsub.d f8, f10, f14
fmul.d f6, f10, f8

• fadd.d 对 fdiv.d 有 RAW，因为它要读 f0；
• fsub.d 写 f8，而前面的 fadd.d 还要读旧 f8，存在 WAR；
• fadd.d 和 fmul.d 都写 f6，存在 WAW。

Tomasulo 不需要真的修改程序中的寄存器名，而是在硬件内部把不同“版本”的 f6、f8 绑定到不同 tag。这样后续指令等待的是 tag，而不是寄存器名本身。

这里的“重命名”并不是修改汇编代码，而是修改硬件内部的映射关系。假设前一条指令将写 f6，后一条指令也将写 f6，Tomasulo 可以让它们分别对应不同保留站。谁最后更新体系结构可见的 f6，由寄存器结果状态中的最新 tag 决定。旧 tag 即使较晚广播，也不会覆盖新映射。

3.4 执行流程

Tomasulo 的基本流程分为三步。

• Issue / Dispatch：从指令队列头部取出下一条指令。如果有空闲保留站或缓冲区，就分配给它；若源操作数已在寄存器中，直接填入 Vj/Vk；若源操作数尚未就绪，则记录产生者 tag 到 Qj/Qk。

• Execute：当所有源操作数可用，且功能单元空闲时开始执行。对于 load/store，先计算有效地址，再根据访存约束决定何时访问内存。

• Write Result：执行完成后将结果放到 CDB 上广播。所有等待该 tag 的保留站都会捕获结果，寄存器文件中仍指向该 tag 的项也会更新。

对于 load/store buffer，除了保存等待状态，还会在地址计算完成后保存有效地址 A。load 在地址和内存条件满足后读取数据；store 则要等待地址和待写数据都可用，才能真正写入内存。

用流程语言描述就是：发射时先占住一个保留站；如果源操作数已经在寄存器中，就把值复制进去；如果源操作数还在路上，就记录它的生产者 tag。等两个源操作数都到齐，功能单元才开始执行。结果出来后通过 CDB 广播，所有等待该 tag 的位置同时更新。

对于 store，结果广播并不是写寄存器，而是让 store buffer 获得要写入的数据；当 store 的地址和数据都可用后，才能执行内存写入。对于 load，读取的数据会像普通运算结果一样通过 CDB 广播给依赖者。

3.5 访存处理

访存指令比普通浮点运算更复杂，因为内存地址本身也可能依赖前面指令。

load 通常需要等待：

• 基址寄存器可用；
• 有效地址计算完成；
• 更早的 store 不会写同一地址，或已经完成必要检查。

store 可以分成两部分处理：

• 地址可以在基址寄存器可用后先计算；
• 要写入的数据可以稍后到达，只要在真正写内存前准备好即可。

没有硬件推测时，Tomasulo 可以乱序执行并乱序完成，但结果一旦通过 CDB 写入寄存器，就已经修改了体系结构状态，因此还不能自然支持精确异常和错误分支回滚。

这也是 Tomasulo 与硬件推测之间的分界：Tomasulo 解决的是“如何乱序执行”，但不完整解决“乱序执行后如何按顺序生效”。如果一条较晚指令先写回寄存器，而较早指令随后发生异常，处理器就很难恢复到“异常指令之前所有指令完成、之后所有指令未完成”的精确状态。

4. 硬件推测

4.1 引入动机

动态分支预测解决控制冒险的一半问题：预测接下来要走哪条路径。另一半问题是：在分支尚未确认前，能不能先执行预测路径上的指令？

硬件推测 (Hardware Speculation) 将分支预测、Tomasulo 和提交机制结合起来：

• 预测正确时，提前执行的指令可以继续提交；
• 预测错误时，丢弃预测路径上的结果并重新取指；
• 任何指令在真正安全之前，都不能永久修改寄存器或内存。

因此硬件推测的核心是：

这意味着执行结果会先进入临时结构，而不是马上改变体系结构寄存器或内存。只要分支还没有确认，或者更早的指令还没有提交，后续指令即使已经算出结果，也只能停留在“完成但未提交”的状态。

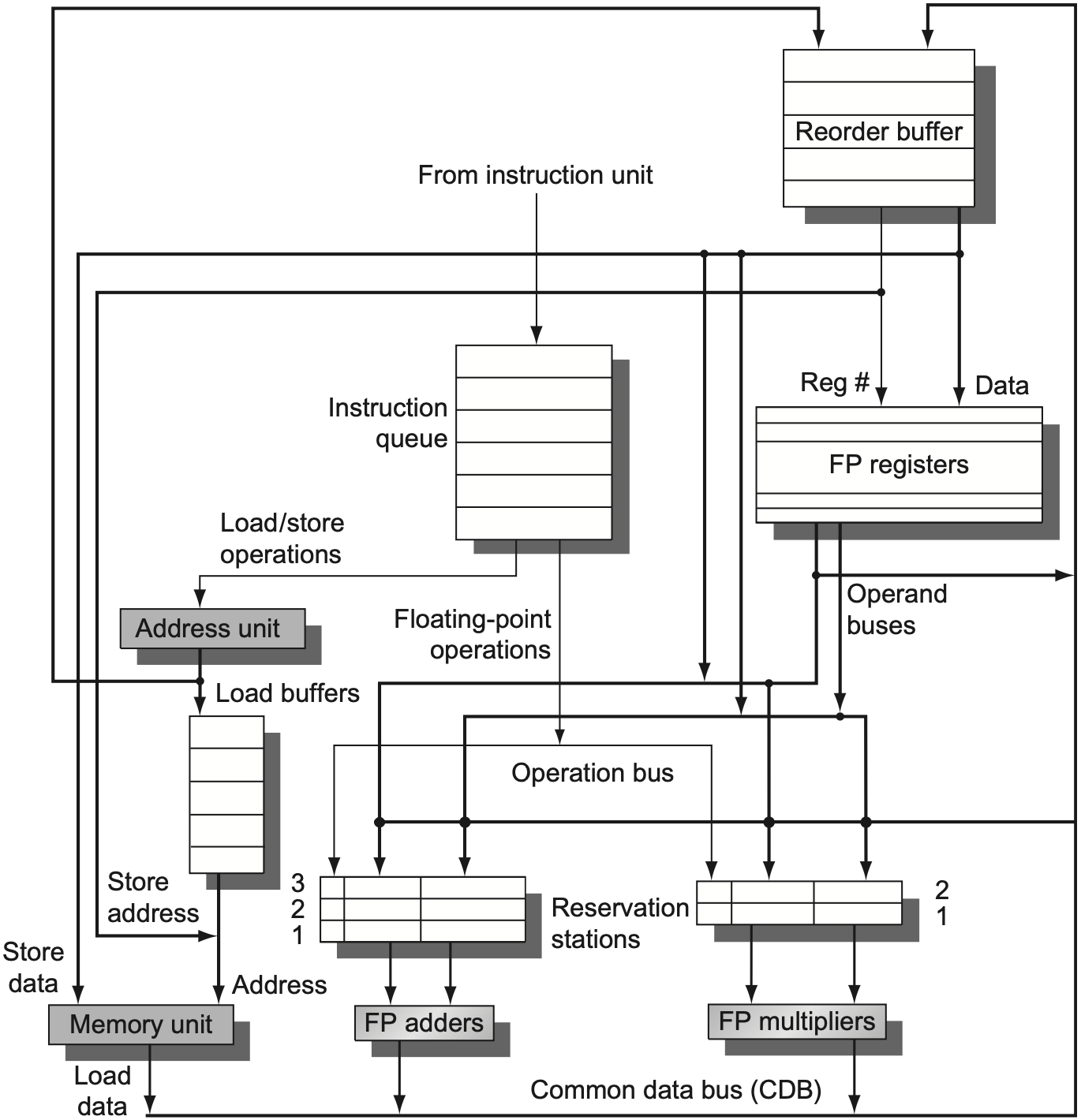

4.2 ROB

重排序缓冲区 (Reorder Buffer, ROB) 保存已经执行完成但尚未提交的结果。它让结果先进入临时缓冲，而不是直接写入寄存器或内存。

ROB 的作用包括：

• 保存推测执行产生的结果；
• 按程序顺序提交指令；
• 为后续指令提供尚未提交的源操作数；
• 在分支预测错误或异常发生时清空错误路径。

ROB 可以看成一条按程序顺序排列的“提交队列”。指令可以在队列中乱序变成 ready，但只能从队首按顺序离开队列。这样既保留了乱序执行带来的并行性，又让外部看到的寄存器和内存更新仍然像顺序执行一样。

ROB 表项常见字段如下：

4.3 推测流程

加入 ROB 后，Tomasulo 的三步变成四步：

1. Issue：分配保留站和 ROB 表项，目的寄存器重命名为 ROB 编号；
2. Execute：操作数可用后执行；
3. Write result：结果通过 CDB 写入 ROB，并广播给等待的保留站；
4. Commit：只有到达 ROB 队首且结果 ready 时，才正式更新寄存器或内存。

结果写回阶段不直接修改体系结构寄存器，而是写入 ROB。寄存器真正改变发生在 Commit 阶段。

因此，Write result 和 Commit 是两个不同概念：前者说明“值已经算出来”，后者说明“这条指令已经不再处于推测状态，可以影响程序可见状态”。这一区分是精确异常和分支回滚的基础。

4.4 提交流程

提交必须保持程序顺序。ROB 队首指令根据类型采取不同动作：

• 普通寄存器指令 / load：若结果 ready，将 ROB 中的值写入目的寄存器；
• store：若地址和数据 ready，写入内存；
• 预测正确的 branch：释放该 ROB 表项，继续提交后续指令；
• 预测错误的 branch：清空错误路径上的 ROB 表项和保留站，从正确目标重新取指；
• 异常指令：在到达 ROB 队首时精确报告异常，保证此前指令都已提交，此后指令都未提交。

这就是硬件推测能够保持 精确异常 (precise exception) 的原因：即使执行是乱序的，体系结构状态的更新仍然是顺序的。

4.5 处理冒险

硬件推测下的数据冒险处理可以概括为：

• RAW：后续指令等待前序 ROB 表项或 CDB 广播结果；
• WAR / WAW：通过 ROB 编号进行寄存器重命名，消除名字依赖；
• 控制冒险：通过分支预测先执行，预测错误时由 ROB 回滚；
• 内存 RAW：load 必须检查更早 store 是否可能写同一地址。

对于 store，写内存必须推迟到 Commit 阶段。否则一旦预测错误或异常发生，已经写入内存的副作用很难回滚。

load/store 还需要额外处理内存相关。寄存器相关可以通过 tag 明确知道生产者是谁，但两个内存地址是否相同，往往要等地址计算后才知道。因此较晚的 load 不能随意越过较早的未知地址 store；如果地址相同，必须先让 store 提供正确数据或等待 store 提交。

PPT 中为了简化处理，给出过更保守的策略：在没有比较所有 store 地址字段的情况下，可以要求较早的 store 先完成，再允许后续 load 访问内存。更激进的实现会做地址比较和 store-to-load forwarding，但硬件复杂度也更高。

5. 动态并行

5.1 技术对比

动态并行技术的整体目标，是在不破坏程序语义的前提下尽量突破顺序执行限制：

• 分支预测减少控制停顿；
• 动态调度减少数据等待；
• 寄存器重命名消除名字依赖；
• ROB 保证乱序执行后的顺序提交。

5.2 执行模型

现代乱序处理器可以抽象为以下模型：

这条路径把“执行顺序”和“提交顺序”分离开来。执行顺序由数据是否就绪、功能单元是否空闲决定；提交顺序仍然由原始程序顺序决定。

5.3 核心结论

动态 ILP 的关键不在于让程序完全失去顺序，而是把顺序拆成两类：

• 必须保留的顺序：数据流、异常行为、内存可见副作用；
• 可以打破的顺序：无关指令的执行先后、功能单元占用顺序、预测路径上的临时计算。

因此，动态并行的本质是：

• 在保持体系结构状态顺序可解释的前提下，让微架构内部尽可能乱序。

从记分牌到 Tomasulo，再到带 ROB 的硬件推测，硬件逐步把更多“等待”转化为“暂存、标记、广播、提交”的问题，也就逐步扩大了可以挖掘的指令级并行空间。
