Ch-4 数据级并行架构

1. 数据级并行

1.1 基本思想

数据级并行 (Data-Level Parallelism, DLP) 指的是：同一类操作可以同时作用在大量数据元素上。它利用的是数据集合内部的并行性，而不是多个独立控制流之间的并行性。

典型例子包括矩阵计算、图像与音频处理、机器学习中的张量运算等。这些程序常常会对数组、向量或矩阵中的许多元素执行相同操作，例如：

for(i=0;i<n;i++)
{
    y[i]=a*x[i]+y[i];
}

从硬件角度看，DLP 的吸引力在于：一条指令可以启动很多个数据操作。指令取指、译码、发射等控制开销只付一次，却能覆盖一批元素，因此能效往往比为每个元素单独发射标量指令更好。

DLP 也比传统 MIMD 并行更容易编程。MIMD 程序员需要显式考虑线程划分、同步、通信和负载均衡；而 DLP 程序通常只需要表达“这批元素做同一件事”，剩下的并行执行细节交给向量硬件、SIMD 指令或 GPU 运行时。

常见 DLP 架构包括：

1.2 向量架构

向量架构 (Vector Architecture) 的核心思想是：先把一组数据元素从内存取入向量寄存器，再由向量功能单元对整组元素执行运算，最后把结果写回内存。

可以把它理解为四步：

1. Grab：从内存中取出一组数据元素；
2. Place：放入连续的向量寄存器；
3. Operate：用向量功能单元逐元素运算；
4. Disperse：把结果分散写回内存。

一条向量指令在语义上只是一条指令，但实际会展开成许多相互独立的寄存器-寄存器操作。例如一条向量加法可以完成几十个元素的加法，这些元素之间没有循环携带依赖，因此天然适合流水化和并行化。

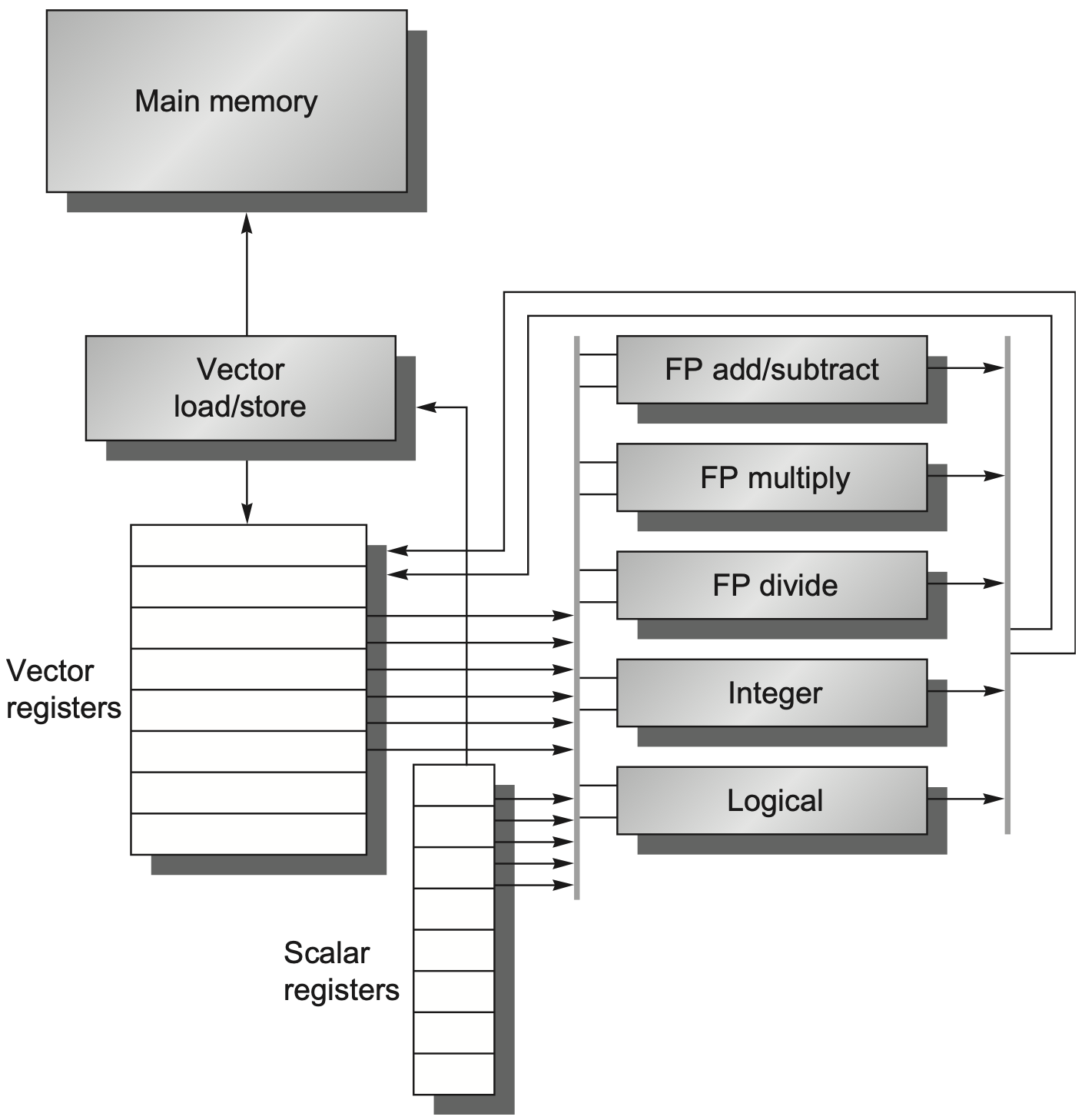

RV64V 这一类向量扩展通常包含：

• 多个向量寄存器，用于保存整组元素；
• 向量 load/store 单元，用于批量访问内存；
• 向量整数、浮点等功能单元，用于流水化执行；
• 标量整数寄存器和浮点寄存器，用于提供地址、标量操作数和控制信息；
• 控制逻辑，用于检测结构冒险和数据冒险。

PPT 中的 RV64V 例子包含 32 个向量寄存器，并通过 crossbar 把寄存器文件连接到多个向量功能单元。其设计目标不是让一条指令只完成一个标量操作，而是让向量功能单元在流水线填满后持续接收新元素。因此寄存器端口、load/store 带宽和功能单元启动率都会直接影响最终吞吐。

与普通标量流水线不同，向量功能单元通常是深流水的：第一批元素进入后，后续元素可以每个周期连续进入。只要流水线填满，就能接近每周期产生一个元素结果。

1.3 指令形式

向量指令需要说明操作数来自向量还是标量。RV64V 中常见后缀可以按如下方式理解：

例如 vmul.vs v1,v0,f0 表示：把向量寄存器 v0 中的每个元素与标量浮点寄存器 f0 相乘，结果写入 v1。

向量指令的关键不只是“并行做很多次”，还包括减少循环控制开销。标量代码每次迭代都要进行地址更新、循环计数和分支判断；向量代码把一批元素合成少数几条向量指令，循环控制次数明显减少。

1.4 动态类型

RV64V 采用类似动态寄存器类型 (dynamic register typing) 的思想：指令编码中不总是显式写出数据类型和元素宽度，而是先通过配置指定当前向量寄存器如何解释。

这种做法有几个好处：

• 减少指令编码数量，不必为每种类型都设计一套独立指令；
• 同一条向量指令可以在不同配置下处理不同元素宽度；
• 未启用的向量寄存器资源可以合并给已启用寄存器，从而增加每个寄存器可容纳的元素数；
• 允许硬件根据当前配置处理必要的数据宽度转换。

例如总向量寄存器空间固定时，如果启用的向量寄存器更少，每个启用寄存器可以分到更长的向量空间。这使得架构能在“寄存器数量”和“单个向量长度”之间做折中。

2. 向量执行

2.1 DAXPY

PPT 用 DAXPY 作为向量化例子。DAXPY 来自 double-precision a*X+Y，即对双精度数组执行：

for(i=0;i<n;i++)
{
    Y[i]=a*X[i]+Y[i];
}

在标量 RISC-V 中，这个循环需要反复执行 load、multiply、load、add、store、地址递增、循环判断等指令。每个元素都要走一遍循环控制。

在 RV64V 中，如果 X 和 Y 各有 32 个元素，并且向量寄存器足够容纳这 32 个双精度元素，可以写成类似：

vsetdcfg 2*FP64
fld      f0,a
vld      v0,x5
vmul.vs  v1,v0,f0
vld      v2,x6
vadd.vv  v3,v1,v2
vst      x6,v3
vdisable

这里 x5、x6 分别保存 X 和 Y 的起始地址。vld 一次装入整段向量，vmul.vs 完成所有 a*X[i]，vadd.vv 完成所有加法，vst 再一次性写回结果。

向量版本的重要特点是：不同迭代之间没有循环携带依赖。第 i 个元素和第 j 个元素的乘加相互独立，因此硬件可以流水化地处理整组数据，而不需要等待前一个元素完全结束后才开始下一个元素。

2.2 链式执行

向量运算并不一定要等整条前序向量指令完全结束后，后序向量指令才能开始。Chaining 允许后序指令在前序指令产生某个元素结果后，立刻消费这个元素。

例如：

vmul.vs  v1,v0,f0
vadd.vv  v3,v1,v2

vadd.vv 依赖 vmul.vs 的结果 v1。如果没有 chaining，就要等 v1 的所有元素都算完，再开始加法；有 chaining 时，第 0 个乘法结果一出来，第 0 个加法就可以开始，之后第 1 个、第 2 个元素继续流水前进。

这样做的效果类似标量流水线中的 forwarding，但粒度是“向量元素”。它减少了相关向量指令之间的等待时间，使一串向量运算能够像流水线一样首尾相接。

Flexible chaining 更进一步，允许一条向量指令几乎和任意正在执行的相关向量指令相连，而不是只允许固定功能单元之间的特定转发路径。这提高了调度灵活性，但也增加了旁路网络和控制逻辑复杂度。

2.3 Convoy

分析向量执行时间时，PPT 引入两个概念：

同一个 convoy 中的指令不能有结构冒险。例如只有一个向量 load/store 单元时，两条 vld 不能放在同一个 convoy；vld 和 vst 也可能争用同一访存单元。

但 RAW 数据依赖可以在同一个 convoy 中出现，因为 chaining 可能让消费者在生产者产生元素后立刻继续执行。

以前面的 DAXPY 为例，假设只有一份向量功能单元，且 vld/vld、vld/vst 有结构冲突，可以分成：

如果向量长度为 n=32，每个 chime 近似需要 32 个周期，那么 3 个 chime 约为：

DAXPY 对每个元素包含一次乘法和一次加法，32 个元素共 64 个浮点操作。因此：

更一般地，如果一个向量指令序列包含 m 个 convoy，向量长度为 n，忽略指令发射开销和启动延迟时，总时间可粗略估为：

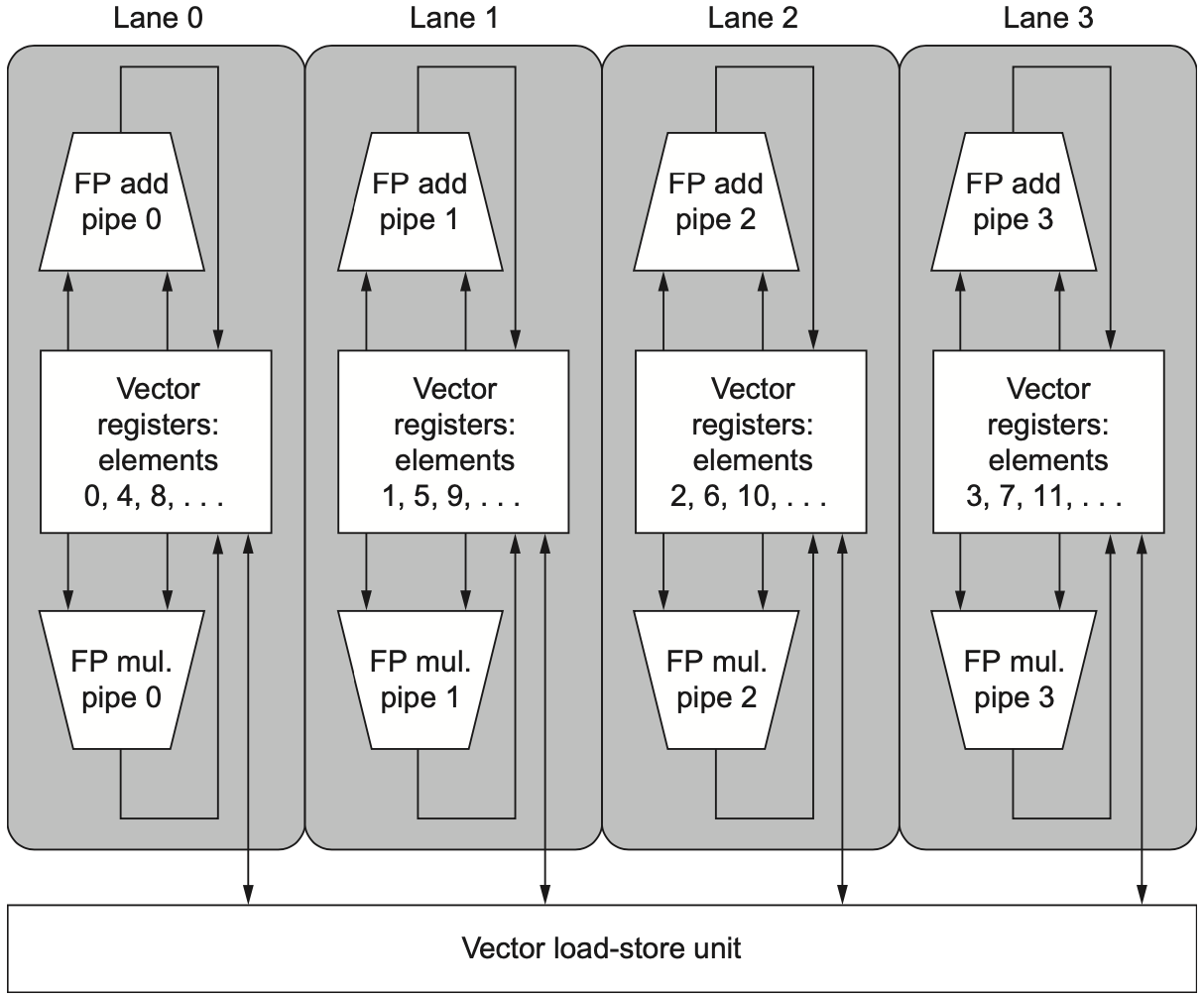

2.4 多车道

单条向量流水线每周期通常只能启动一个元素。为了进一步提高吞吐量，向量处理器可以使用多个 lanes。

每个 lane 拥有一部分向量寄存器存储和一组功能单元。向量元素被分散到不同 lane 中执行，因此多个元素可以在同一周期同时前进。

多车道的直观效果是：原本每周期处理 1 个元素，现在可以每周期处理多个元素。假设有 4 个 lanes，并且访存和功能单元都能跟上，那么 64 个元素的向量操作理想情况下可以接近 16 个周期完成。

不过 lane 数增加后，硬件也要解决更多问题：

• 向量寄存器文件需要按 lane 分布，避免端口数爆炸；
• load/store 单元需要提供足够带宽；
• 不同 lane 的结果需要按正确元素顺序组织；
• 跨 lane 的规约、重排、压缩等操作会更复杂。

2.5 向量长度

真实程序的数组长度不一定刚好等于最大向量长度。向量架构通常使用 vector-length register，记为 vl，指定本次向量指令实际处理多少个元素。

若最大向量长度为 mvl，则每次向量操作必须满足：

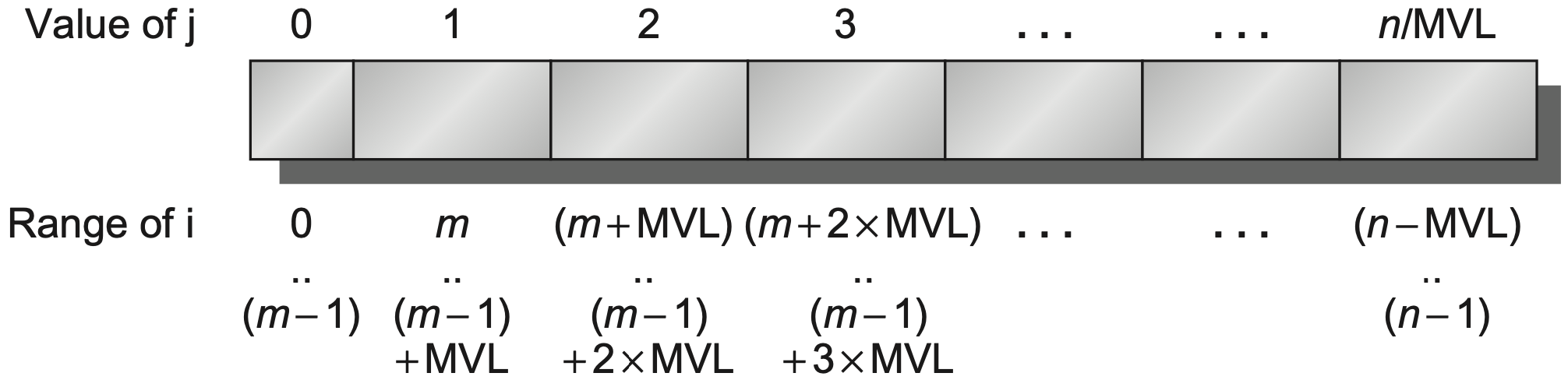

对于长度为 n 的数组，编译器会使用 strip mining：把长循环切成若干段，每段最多处理 mvl 个元素，最后一段处理剩余元素。

RV64V 中可以用 setvl 设置本轮长度，语义可理解为：

vl=min(mvl,n)

因此任意长度的 DAXPY 可以写成“每轮处理 vl 个元素，然后移动指针并减少剩余元素数”的形式：

vsetdcfg 2*FP64
fld      f0,a
loop:
setvl    t0,a0
vld      v0,x5
vmul.vs  v1,v0,f0
vld      v2,x6
vadd.vv  v3,v1,v2
vst      x6,v3
slli     t1,t0,3
add      x5,x5,t1
add      x6,x6,t1
sub      a0,a0,t0
bnez     a0,loop
vdisable

其中双精度元素为 64 bit，即 8 byte，所以地址每轮增加 vl*8。x5/x6 追踪下一段 X/Y 的起始地址，a0 记录还剩多少元素。

3. 向量访存

3.1 谓词寄存器

循环中常常包含条件判断。例如只有当 X[i]!=0 时才更新 Y[i]：

for(i=0;i<n;i++)
{
    if(X[i]!=0)
    {
        Y[i]=a*X[i]+Y[i];
    }
}

如果直接分支，向量化会很麻烦，因为每个元素的分支方向可能不同。向量架构用谓词寄存器 (predicate register) 或 mask 解决这个问题。

谓词寄存器保存一组 0/1 位，每一位对应一个向量元素：

• mask 为 1 的元素参与后续向量操作；
• mask 为 0 的元素不执行操作；
• 目的寄存器中 mask 为 0 的对应位置保持不变。

这样，编译器可以把 if 转换成直线代码，也就是 IF-conversion。控制依赖被转化为数据掩码，硬件仍然按向量方式执行，只是对部分元素关闭写入。

3.2 存储体

向量处理器需要持续给功能单元喂数据，因此内存系统必须支持高吞吐。常见做法是把内存分成多个 memory banks，让多个 load/store 请求可以并行访问不同 bank。

问题在于，单个 bank 的忙碌时间通常比处理器周期更长。如果连续请求总是落到同一个 bank，就会发生 bank conflict，流水线必须停顿。

PPT 中的 Cray T90 例子：

• 32 个处理器；
• 每个处理器每周期最多 4 次 load 和 2 次 store；
• 处理器周期为 2.167 ns；
• SRAM 周期为 15 ns。

满带宽下，每个处理器周期的最大访存请求数为：

一个 SRAM 周期约等于：

因此至少需要：

个 memory banks，才能让所有处理器在理想情况下持续获得满内存带宽。

这个例子说明：向量机的瓶颈不只在算术单元，也在内存带宽和 bank 组织。功能单元再快，如果数据供不上，吞吐量仍然上不去。

3.3 步长访问

Stride 表示被装入同一个向量寄存器的相邻元素在内存中的距离。

在 C 的 row-major 二维数组中，一行内元素通常连续；如果按列访问，相邻逻辑元素在内存中会相隔一整行的大小，因此会形成 nonunit stride。

向量架构提供带步长的 load/store，例如：

vlds  v0,x5,x7
vsts  x6,x7,v1

这里 x7 可以保存 stride，表示相邻向量元素对应的内存地址间隔。

步长会直接影响 bank conflict。PPT 给出的例子：

• 8 个 memory banks；
• bank busy time 为 6 个周期；
• 总内存延迟为 12 个周期；
• 访问 64 个元素。

当 stride=1 时，访问会依次落到不同 bank 上。因为 bank 数 8 大于 busy time 6，等再次访问同一个 bank 时，它已经空闲，因此没有 bank conflict。总时间约为：

当 stride=32 时，32\%8=0，每次访问都落到同一个 bank。第二次访问开始就会持续冲突，总时间变为：

判断是否容易冲突，可以看“再次访问同一个 bank 的间隔”是否小于 bank busy time：

若不等式成立，同一个 bank 还没空闲就又被访问，会产生停顿。比如 stride=6、banks=16 时，访问序列为 0,6,12,2,8,14,4,10,0...，再次访问 bank 0 的间隔为 8 次访问。

3.4 聚集分散

普通 stride 访问仍然假设元素之间有固定间隔。但稀疏矩阵、图算法等程序中，非零元素位置可能完全不规则。此时需要 gather-scatter。

例如稀疏数组 A 和 C 的非零位置由索引向量 K 和 M 指定。Gather 会从 A[K[i]] 读取有效元素，形成紧凑向量；计算完成后，scatter 再把结果写回 C[M[i]]。

RV64V 中可以用：

vldx  v0,x5,vk
vstx  x6,vm,v1

vldx 表示 indexed load，也就是 gather；vstx 表示 indexed store，也就是 scatter。

Gather-scatter 扩展了向量架构能处理的数据布局，但代价也明显：访存地址不连续，容易造成 bank conflict、cache miss 或合并访存困难。因此它通常比 unit stride 访问慢，适合在数据结构无法改成连续布局时使用。

4. 多媒体 SIMD

4.1 固定向量

Multimedia SIMD 可以看作向量架构的简化版本。它仍然是一条指令处理多个数据元素，但通常使用固定宽度的短向量寄存器，例如 128-bit、256-bit 或 512-bit。

这类指令常被用于多媒体处理，也依赖编译器或程序员提供更明确的并行化线索。硬件只提供固定宽度的数据通路，至于循环展开、尾部处理、对齐和数据重排，往往需要软件更多参与。

如果使用 256-bit SIMD 处理双精度浮点数，每个元素 64-bit，那么一条 SIMD 指令可以同时处理：

个 double 元素。

RISC-V SIMD 风格的 DAXPY 可以写成类似：

fld       f0,a
loop:
vld.4D    v0,x5
vmul.4D   v1,v0,f0
vld.4D    v2,x6
vadd.4D   v3,v1,v2
vst.4D    x6,v3
addi      x5,x5,32
addi      x6,x6,32
addi      n,n,-4
bnez      n,loop

.4D 表示一条指令同时操作 4 个 double。每轮处理 4 个元素，因此地址增加 4*8=32 字节。

相比完整向量架构，多媒体 SIMD 通常省略：

• vector length register；
• strided load/store；
• gather/scatter；
• mask/predicate register。

这让 SIMD 指令硬件更简单，也更容易集成到通用处理器里；但程序员或编译器需要更多处理边界元素、非连续数据和条件执行的问题。

4.2 Roofline

Roofline Model 用二维图把浮点性能、内存带宽和算术强度联系起来，用于判断一个程序更可能受计算限制还是受内存限制。

核心指标是 arithmetic intensity：

如果一个程序每读写很多字节只做很少计算，它的算术强度低，通常受内存带宽限制。反过来，如果每个字节能带来大量计算，它更可能接近处理器峰值浮点性能。

DAXPY 每个元素做 2 次浮点操作：一次乘法和一次加法。若读 X[i]、读 Y[i]、写 Y[i] 都按 double 计，则每个元素访问约 24 字节，算术强度约为：

这说明 DAXPY 更偏向内存带宽受限。即使算术单元很强，如果内存系统无法持续提供 X/Y 数据，实际性能仍然很难接近峰值 FLOPS。

5. CUDA 与 GPU

5.1 CUDA 模型

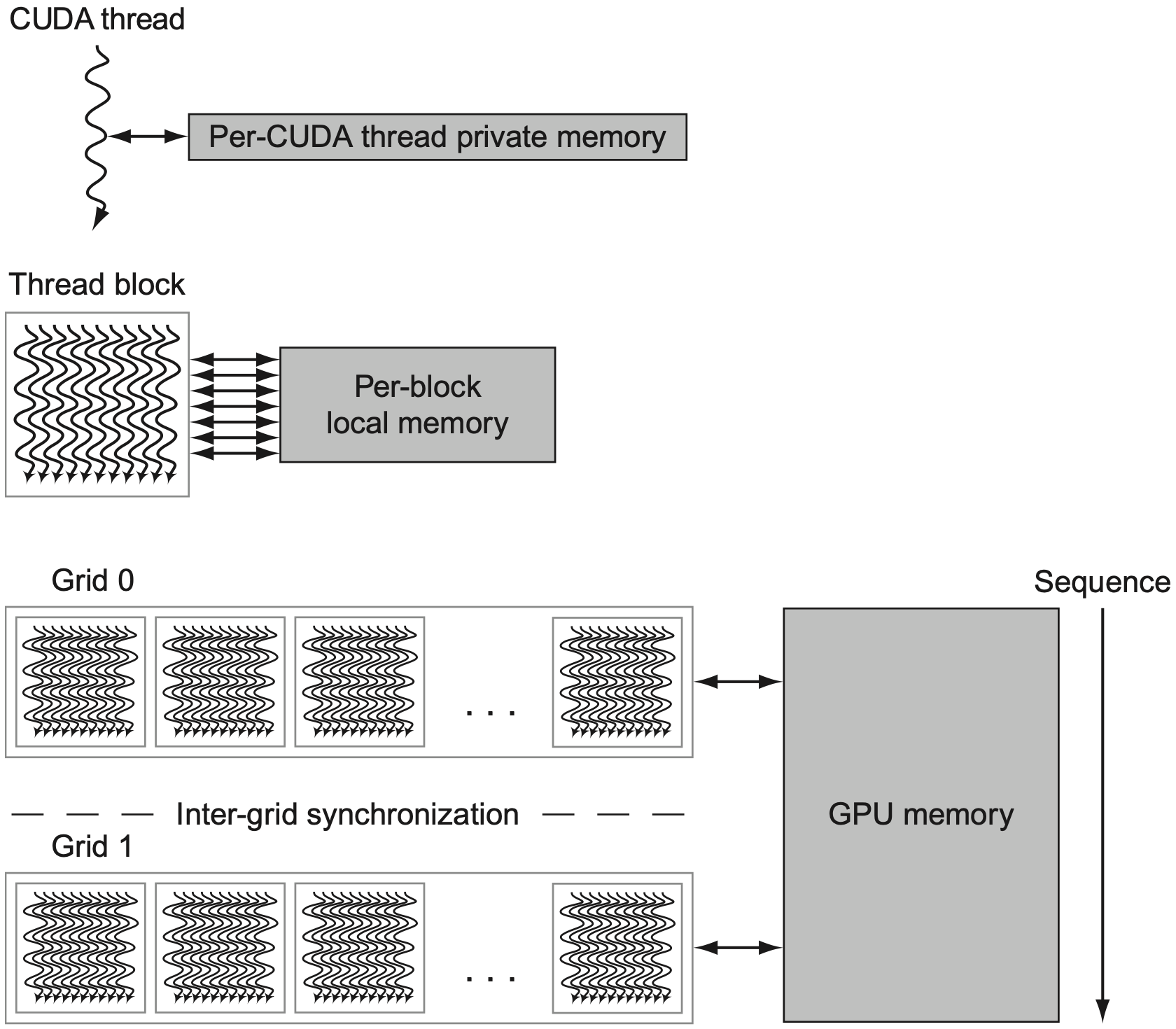

GPU 也是 DLP 架构，但它不直接暴露成传统向量寄存器模型，而是让程序员写大量轻量线程。CUDA 中的基本层次是：

CUDA 的全称是 Compute Unified Device Architecture。它把 CPU 称为 host，把 GPU 称为 device：

• host 端使用普通 C/C++；
• device 端使用 CUDA C/C++ 扩展；
• 大量 CUDA threads 通过 SIMT 方式执行；
• thread blocks 被分配到 GPU 的多线程 SIMD 处理器上。

CUDA 函数常见限定符包括：

用 __device__ 声明的变量分配在 GPU 内存中，可以被 GPU 上的多线程 SIMD 处理器访问。

5.2 Kernel

CUDA kernel 的调用形式是：

name<<<dimGrid,dimBlock>>>(parameter_list);

其中：

• dimGrid 表示 grid 中有多少个 thread blocks；
• dimBlock 表示每个 block 中有多少 threads；
• blockIdx 是当前 block 的编号；
• threadIdx 是当前 thread 在 block 内的编号；
• blockDim 是每个 block 的维度。

DAXPY 的 CUDA kernel 可以写成：

__global__
void daxpy(int n,double a,double *x,double *y)
{
    int i=blockIdx.x*blockDim.x+threadIdx.x;
    if(i<n)
    {
        y[i]=a*x[i]+y[i];
    }
}

host 端启动 kernel：

int nblocks=(n+255)/256;
daxpy<<<nblocks,256>>>(n,2.0,x,y);

这里每个线程处理一个元素。(n+255)/256 是向上取整，用来保证 n 个元素都被覆盖。最后一个 block 可能有部分线程对应的 i>=n，因此 kernel 中需要 if(i<n) 防止越界。

GPU 硬件负责线程并行执行和线程管理。thread blocks 之间必须相互独立，可以以任意顺序执行，通常不能直接通信。这个限制让硬件调度更自由，也让同一个 kernel 能在不同规模的 GPU 上运行。

例如要处理 8192 个元素，可以让每个线程处理 32 个元素，每个 block 包含 16 个线程，总共启动 16 个 blocks。这样 grid 决定整体任务规模，block 决定调度粒度，thread 决定每份数据的具体计算。

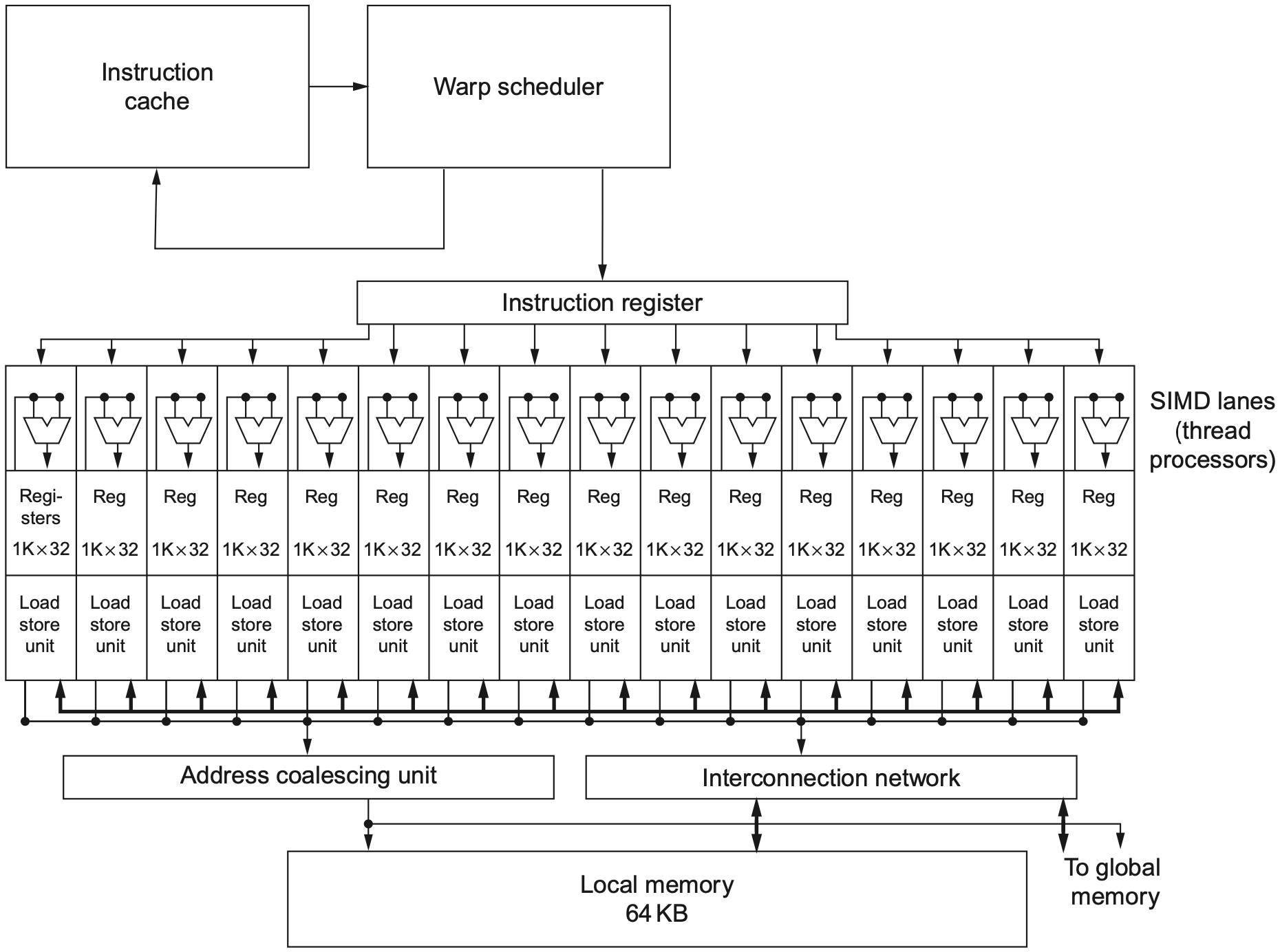

5.3 SIMD 处理器

GPU 内部并不是每个线程都有一套完整独立硬件。更常见的组织方式是：许多线程被组合成一组，以 SIMT 方式在 SIMD lanes 上执行。

一个多线程 SIMD 处理器中通常包含：

• 多个 SIMD lanes，负责并行执行同一条指令的不同线程实例；
• SIMD thread scheduler，选择哪些线程组的指令可以发射；
• 寄存器文件，用于保存大量线程上下文；
• load/store 单元和互连，用于访问共享内存或全局内存。

GPU 通过大量线程隐藏延迟。当某一组线程因为内存访问而等待时，调度器可以切换到另一组已经就绪的线程继续执行。这样不需要像 CPU 那样依赖很大的 cache 和复杂乱序执行，也能维持较高吞吐。

GPU 调度可以理解为两级：

这种结构的关键目标不是降低单个线程延迟，而是提高整体吞吐量。

5.4 PTX

NVIDIA GPU 使用 PTX (Parallel Thread Execution) 作为稳定的中间指令集。编译器可以生成 PTX，之后再由软件或加载阶段把 PTX 翻译成具体 GPU 代际的内部指令。

PTX 的作用类似一个可移植层：

• 对编译器提供相对稳定的目标；
• 让同一份程序可以在不同 GPU 代际上运行；
• 允许 GPU 驱动在加载时做针对具体硬件的翻译和优化。

PTX 指令格式可概括为：

opcode.type d,a,b,c

其中 opcode 是操作码，.type 是数据类型，d 是目的操作数，a/b/c 是源操作数。对于非 store 指令，目的操作数通常是寄存器；对于 store 指令，目的位置是内存地址。

例如 DAXPY 的 PTX 会包含三类核心操作：

1. 计算线程编号：由 blockIdx、blockDim、threadIdx 得到全局索引；
2. 计算地址：每个 double 为 8 字节，所以地址偏移为 i*8；
3. 执行 load、multiply、add、store。

PTX 暴露的是“每个线程要做什么”，而硬件负责把许多线程映射到 SIMD lanes 上执行。

5.5 分支处理

GPU 的 SIMT 执行对分支很敏感。一个线程组中的线程共享同一条指令流，如果它们在同一个 if 上走向不同路径，就会发生 divergence。

GPU 处理条件分支依赖几类硬件：

• predicate registers；
• internal masks；
• branch synchronization stack；
• instruction markers。

谓词寄存器在 PTX 汇编层面可见，每个线程 lane 有自己的 1-bit predicate。setp 指令会设置这些 predicate 位。

当执行 THEN 部分指令时，指令仍然广播到所有 SIMD lanes：

• predicate 为 1 的 lane 真正执行并写回；
• predicate 为 0 的 lane 被屏蔽；
• ELSE 部分可以使用互补 predicate。

因此，如果一个 if-then-else 的两条路径长度相同，并且同一个线程组中一半线程走 THEN、一半线程走 ELSE，那么硬件通常需要分别执行两条路径。每次只有一部分 lane 有效，效率可能降到 50% 或更低。若出现两层等长嵌套分支，效率甚至可能降到约 25%。

branch synchronization stack 用于记录分歧和汇合信息。表项通常包含：

简单外层 if-then-else 有时可以完全转成谓词指令；更复杂控制流则需要谓词、分支和同步栈配合。

5.6 GPU 内存

GPU 的内存层次与 CUDA 编程模型对应：

shared memory 让同一个 block 内的线程可以协作，例如先把全局内存中的一块数据搬到 shared memory，再进行多次复用。global memory 容量更大，但访问延迟高，因此 GPU 依靠大量线程切换和合并访存来隐藏或摊薄延迟。

6. 架构对比

6.1 三类架构

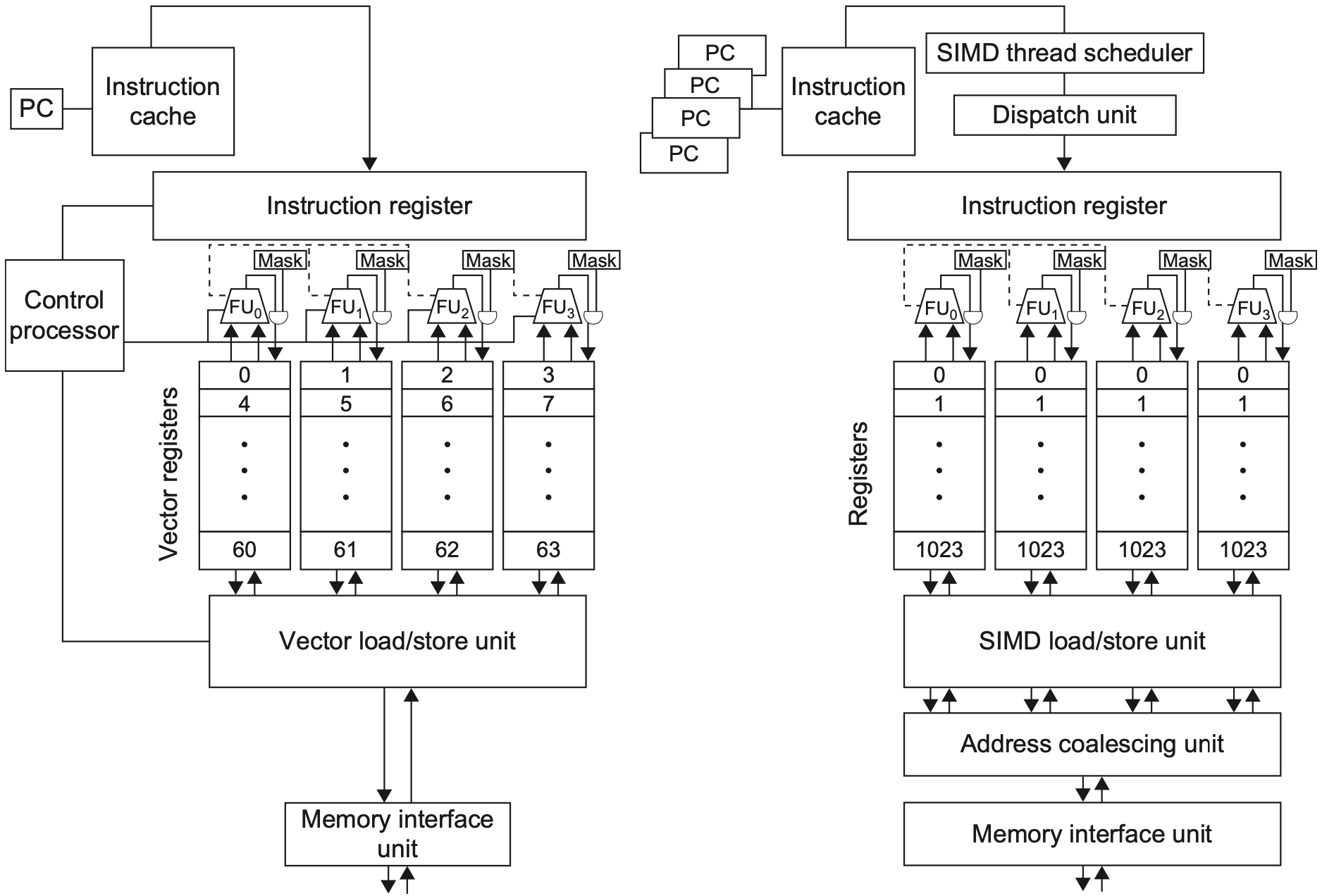

向量架构、多媒体 SIMD 和 GPU 都利用数据级并行，但它们在抽象、硬件复杂度和适用场景上不同。

可以把三者放在一条轴上理解：

• 多媒体 SIMD 最接近“短向量标量扩展”；
• 向量架构把向量长度、访存步长和掩码都纳入 ISA；
• GPU 则把向量元素进一步包装成线程，让硬件调度大量线程来隐藏延迟。

6.2 核心总结

本章的主线是：同一份数据级并行，可以被不同架构用不同方式表达。

向量架构依靠向量寄存器、向量功能单元、chaining、convoy、vl 和 strip mining，把循环中的许多独立迭代压缩成少数向量指令。它对连续数组和规则步长访问非常高效，也能通过 predicate 和 gather-scatter 处理条件执行与不规则布局。

多媒体 SIMD 是更轻量的方案。它保留“一条指令多个元素”的核心，但通常省略复杂向量机制，因此实现简单、适合通用处理器，不过需要软件额外处理尾部、mask 和非连续访问。

GPU 则把 DLP 表达为大量线程。CUDA 提供 thread、block、grid 的层次，GPU 硬件通过 SIMT、thread scheduler、大量寄存器上下文和多级内存来获得高吞吐。它特别适合规则、大规模、计算密集的数据并行任务；但分支发散、不规则访存和线程间通信都会削弱效率。

因此，DLP 优化的核心问题始终是三件事：让更多元素并行执行，让数据持续供给计算单元，并让控制流尽量规则。
