Ch-6 ER Model

1. 数据库设计

1.1 设计四阶段

• 需求说明 (Requirement Specification)：与用户沟通了解系统需要存储哪些信息；
• 概念设计 (Conceptual Design)：将抽象的需求转化为结构化的概念模型，如 ER 图；
• 逻辑设计 (Logical Design)：将概念模型映射到具体的数据库实现模型上；
• 物理设计 (Physical Design)：关注数据库在底层的物理布局、存储结构等物理模式。

1.2 设计陷阱

• 避免冗余 (Redundancy)：糟糕的设计会导致信息在多个地方重复存储，极易引发数据更新时的不一致。例如，不合理设计可能每次记录学生选课时都重复存储学生所属学院；
• 避免不完整 (Incompleteness)：糟糕的设计会使应用某些特定层面的建模变得困难甚至无法实现 。例如，学校需要记录部分学生的双学位信息，但如果系统设计硬性规定一个学生只能对应一条专业记录，这就导致了数据模型的不完整 。

2. ER 模型基础

2.1 基本组成

• 实体 (Entity)：现实世界中客观存在且可以与其他对象相互区分的对象；
• 实体集 (Entity Set)：是一系列具有相同属性的实体构成的集合；
• 联系 (Relationship) ：用于描述多个实体之间的关联；
• 联系集 (Relationship set) ：是多个实体之间的关联的集合，每个实体均取自相应的实体集： \(\{(e_1,e_2,\cdots,e_n)|e_1\in E_1,e_2\in E_2,\cdots,e_n\in E_n\}\) 每一个元组就是一个联系；
• 属性 (Attributes)：实体所具备的各种具体特征，实体是由属性描述的，联系中也可以包含属性。例如 student 和 instructor 的联系 advisor 可以含有属性结对日期。

ER 图是实体和实体间关系的集合。在图形化建模 ER 图时，使用矩形表示实体集，实体的属性直接列在矩形内部，其中主键必须带有下划线，用菱形表示多个实体之间的相互关联。

2.2 角色

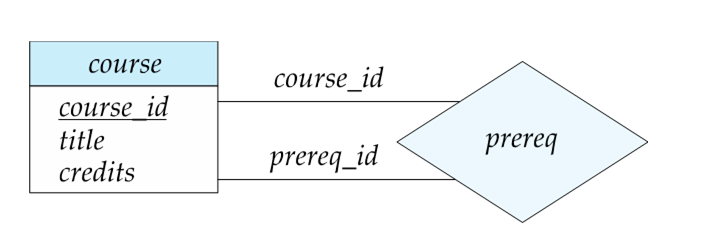

参与同一个联系的实体集 不必是互不相同的。下图 course_id 和 prereq_id 都是角色。

• 实体集在联系中每一次出现都扮演某种特定的角色 (Role)。

2.3 联系集的度

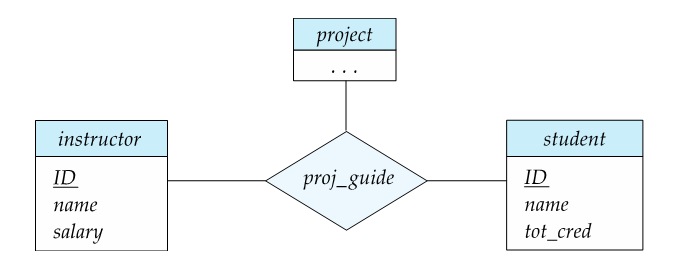

二元联系 (binary relationship)：两个实体集。大部分数据库系统的联系集都是二元的，在实际设计联系的时候 尽量不要使用多元联系。联系集的度即涉及实体集的数量，下图是三元联系的例子。

2.4 属性

• 简单属性 (simple attributes)：不可再分的基本属性；
• 复合属性 (composite attributes)：可拆分为更小的子属性，如 name 可以拆分；
• 单值属性 (single-valued attributes)：对于一个实体，该属性最多只有一个值；
• 多值属性 (multivalued attributes)：一个实体可以对应多个值，如 phonenumber；
• 派生属性 (derived attributes)：可从其他属性计算或推导出来无需直接存储，如age。

2.5 映射基数约束

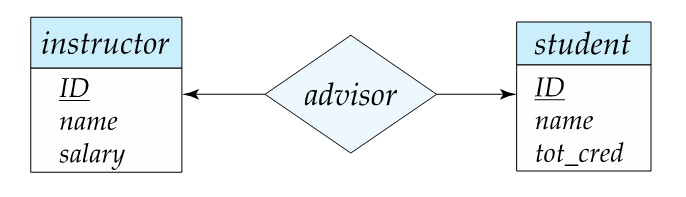

一对一： \(A\) 中的一个实体最多与 \(B\) 中的一个实体关联，反之亦然。

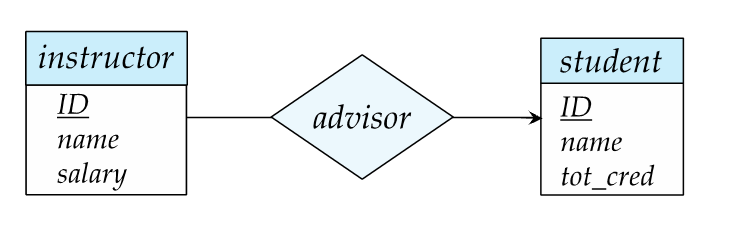

一对多：\(A\) 中的实体可关联 \(B\) 中多个实体，但 \(B\) 中实体最多关联 \(A\) 中一个实体。

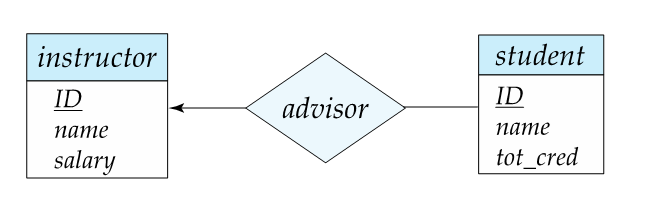

多对一：多个 \(A\) 中实体可关联到 \(B\) 中一个实体，\(B\) 中实体可关联多个 \(A\) 中实体。

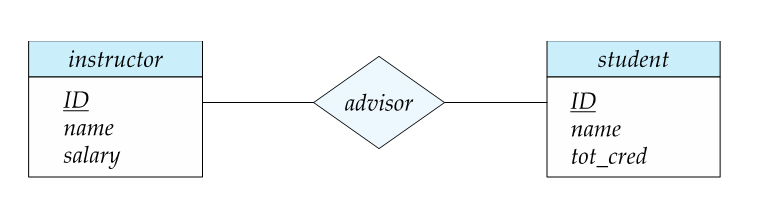

多对多：\(A\) 和 \(B\) 中的实体都可以与对方的多个实体相关联。

2.6 实体参与度

• 全部参与 (Total Participation)：实体集中的每个实体都必须参与到关系集中，在 ER 图中用 双线 表示。例如规定每个学生必须有导师，学生实体在 advisor 关系中是全部参与；
• 部分参与 (Partial Participation)：允许实体集中的某些实体不参与任何关系，在 ER 图中用 单线 表示。例如并非所有教师都担任导师，教师实体在 advisor 关系中是部分参与。

2.7 复杂约束表示

可以在 ER 图的关系线上使用 l..h 的形式来精确标出最小和最大关联基数。

例如：如果线上标有 0..*，表示该教师可以指导0个或不限数量的多个学生，如果线上标有 1..1，表示该学生必须拥有且只能拥有1位导师 。

3. 键与弱实体

3.1 主键的定义

主键 (Primary Key) 提供了一种区分实体和关系的绝对唯一方法 。

1. 实体集主键：实体中某组属性的值必须能唯一标识该实体，即同一个实体集内，绝不允许两个实体拥有完全相同的主键值；
2. 关系集主键：其主键的构成取决于参与实体的映射基数类型，对于多对多关系，主键通常是两端参与实体主键的组合：
   • 多对多：两个实体集的主键的并集是一个最小超键，被选作主键；
   • 一对多：“多”的那一侧实体集的主键是一个最小超键，被用作主键；
   • 多对一：“多”的那一侧实体集的主键是一个最小超键，被用作主键；
   • 一对一：两个参与实体集中任意一个的主键都能构成一个最小超键。

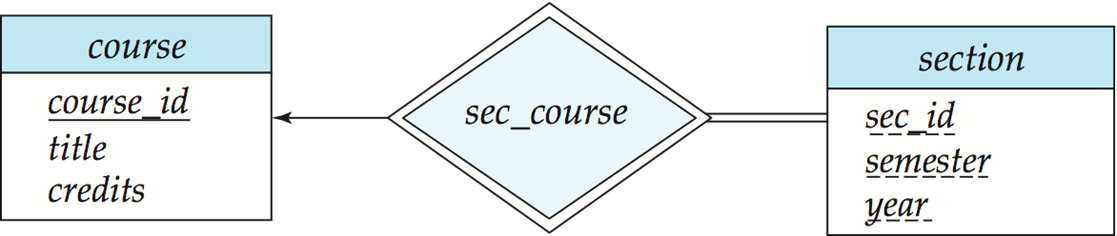

3.2 弱实体集

弱实体集 (Weak Entity Set)：没有足够的属性来形成主键，依附于其他实体的实体集。

• 弱实体必须依赖于 标识实体集 (Identifying Entity Set) 及其之间的标识关系而存在 。在其内部，需使用 分辨符 (Discriminator) 进行相互区分；
• 弱实体主键 由标识实体集的主键加上弱实体集自身的分辨符共同构成 。例如，section 是弱实体，它的主键是强实体课程的 course_id 加上自身的分辨符 sec_id 等属性；
• 强实体集的主键 不会显式存储 在弱实体集中，因为它已经隐含在标识性联系之中了。

在 ER 图中多对多一定要转换成关系模式，一对多可以不转换成关系模式，将箭头所指的 primary key 加到另一侧即可。

4. 模式转换

4.1 实体与关系

• 强实体集：直接转换为具有相同属性的同名关系模式。例如，course 实体直接转换为表 course(course_id, title, credits)；
• 弱实体集：转换为一个新模式，除了包含自身属性外，还必须引入标识强实体的主键列作为外键。例如，section 转换为表 section(course_id, sec_id, semester, year)；
• 关系集：多对多关系被表示为一个独立模式，其列由参与实体的两端主键及关系自身的描述属性构成。例如，导师关系转为表 advisor(s_id, i_id)。关系转换见 3.1 小节。

4.2 特殊属性

• 复合属性处理：将复合属性内部的每个组件展开为独立的列 。例如，实体若带有 name 属性（name 内含 first_name 和 last_name），在建表时会生成 name_first_name 和 name_last_name 两个字段来替代原来的 name；
• 多值属性处理：为该多值属性建立一张单独的新表，包含原实体主键和多值属性本身。例如，针对教师的多个电话号码，创建新表 inst_phone(ID, phone_number)。若主键为 001 的教师有两个号码，该表会插入两条对应的独立记录 。

对于上图中的多值属性 time_slot_id 有两种处理方式：

-- Definition 1
time_slot(time_slot_id)
time_slot_detail(time_slot_id,day,start_time,end_time)
-- Definition 2
time_slot(time_slot_id,day,start_time,end_time)

• 第一种定义方式造成了 time_slot_id 的 数据冗余，但是表 time_slot 有助于实现 foreign key 完整性约束条件；
• 第二种定义优化后去除了冗余，但是 不能 将 section 表中的 time_slot_id 属性作为 foreign key 使用（因为多值导致 time_slot_id 不能唯一确定 time_slot）。

5. 设计问题

5.1 设计误区

1. 在 ER 图中外键 不应 出现在实体集的属性中，而体现在联系集中；
   • 在 员工 实体中不要加 部门编号 属性，而应该让 员工 和 部门 建立属于的联系；
2. 复杂对象 不应 被作为属性而应当作为独立的实体；
   • 如果员工只有一个手机号，那么用 电话 作为属性没有问题，但是如果要记录座机、手机或者多个手机号，那么 电话 应该作为实体和 员工 建立拥有的联系；
3. 用来描述多个实体之间的交互或动作，应该用联系集而不应建立一个新的实体；
   • 读者借阅图书，借阅 应该作为 读者 和 图书 间的联系，而不是 借阅记录 实体。

5.2 设计抉择

• 关系属性的放置：关系属性放在哪里取决于映射基数。例如，访问日期 date，如果是多对多关系，它必须挂在关系集上；如果是一对多，它甚至可以作为属性挂载到实体上；
• 转换二元关系：任何非二元关系都可以被转换为二元形式，非二元关系能更自然地展示多实体的协同参与，但是在实际中还是尽量使用二元关系；
• 使用实体集还是联系集：根据实际情况判断是交互动作还是主体；
• 强实体集还是弱实体集：该实体集是否能够建立主键以唯一区分实体。

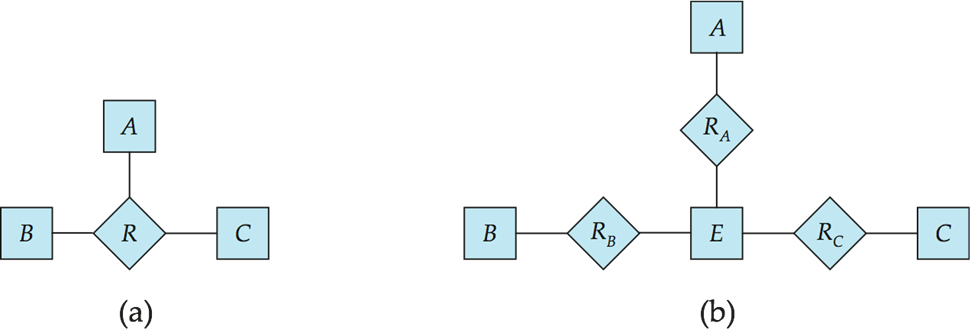

以上图为例，从三元联系 \(R(A,B,C)\) 转换为多个二元联系的步骤如下：

1. 构造人工实体：废弃原联系集 \(R\) 建立一个新的实体集 \(E\) 代表一种时间或记录；
2. 标识符生成与属性迁移：为 \(E\) 生成一个代理主键作为其唯一标识符，将原联系集的所有属性完全迁移至新实体，即 \(\text{Attr}(E)\leftarrow\text{Attr}(R)\)；
3. 建立二元联系：构建三个全新的二元联系集 \(R_A,R_B,R_C\) 将新实体 \(E\) 与原实体集关联 \[ \begin{cases} R_A=\{(e,a)|e\in E,a\in A\}\\ R_B=\{(e,b)|e\in E,b\in B\}\\ R_C=\{(e,c)|e\in E,c\in C\} \end{cases} \]此时 \(E\) 到 \(A,B,C\) 的基数比通常为多对一，即一个 \(E\) 实体精准对应一个 \(A,B,C\) 实体。但在上图中为多对多，这需要根据实际情况来判断。

6. 扩展特性

6.1 特化与泛化

1. 特化 (specialization)：
   • 自顶向下 (top-down) 在实体集中划分出于其他实体具有显著区别的子集；
   • 属性继承 (attribute inheritance) 低层实体集会自动继承高层实体集所有属性，以及高层实体集所参与的所有联系。
2. 概化 (generalization)：
   • 自底向上 (bottom-up) 将多个共享相同特征的实体集提取成更高层的实体集。

6.2 互斥性约束

互斥性约束 (disjointness constraint) 定义了在同一个特化或概化结构中，低层实体集之间是否允许存在交集：

1. 互斥 (disjoint) 表示一个父类实体最多只能属于一个子类，子类之间是互斥的；
   • 例如下图中的 instructor 和 secretary ，不能既是讲师又是自己的助手。
2. 重叠 (overlapping) 表示一个父类实体可以同时属于多个子类，子类身份允许叠加；
   • 例如下图中的 student 和 employee ，例如助教可以同时具备两个身份。

6.3 完全性约束

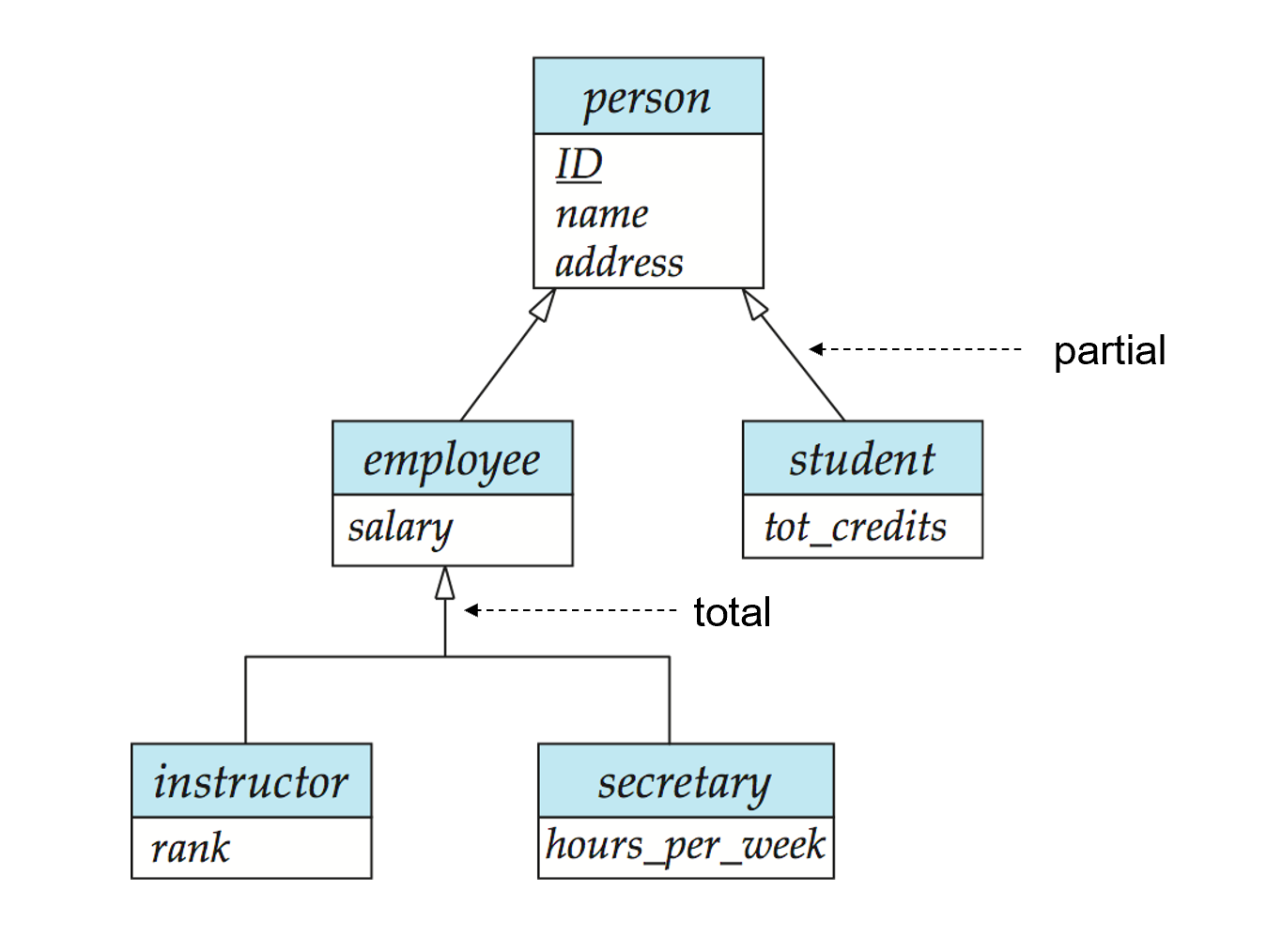

完全性约束 (completeness constraint) 定义了对于父类实体能不能不属于任何子类：

1. 完全 (total) 表示一个父类实体必须属于底下的至少一个子类，不存在纯粹的父类；
   • 例如下图中 employee 只能是 instructor 或 secretary ，不允许不特化；
2. 部分 (partial) 表示父类实体不必属于任何子类，允许只拥有父类属性，无子类属性。
   • 例如下图中一个 person 实体可以不是 employee 或 student。

6.4 面向继承的模式转换

1. 实体分表法：完全忠实于 ER 图，无论父子每个实体集都建立一张独立的表，子类表只包含自身特有属性，通过主键与父类表关联；
   • 缺陷：查询代价高，想要查找完整信息必须进行 join 操作，子类越多代价越大；
2. 向下合并法：让子类完全独立，不仅包含自己的局部属性，还将父类的所有属性继承；
   • 缺陷：如果存在重叠约束，父类数据会存在 冗余，极易造成数据不一致；
3. 单标聚类法：将所有父类和子类压扁塞到一张表中引入 类型标识列 (type attribute)；
   • 缺陷：如果子类的特有属性非常多，表内会包含大量的 NULL 值，导致数据密度降低浪费空间，并且 无法对子类特有属性加入 NOT NULL 约束。

-- Method 1
schema   | attributes
person   | ID,name,street,city
student  | ID,tot_cred
employee | ID,salary
-- Method 2
schema   | attributes
person   | ID,name,street,city
student  | ID,name,street,city,tot_cred
employee | ID,name,street,city,salary
-- Method 3
schema   | attributes
persion  | ID,name,street,city,person_type,tot_cred,salary

7. UML类图

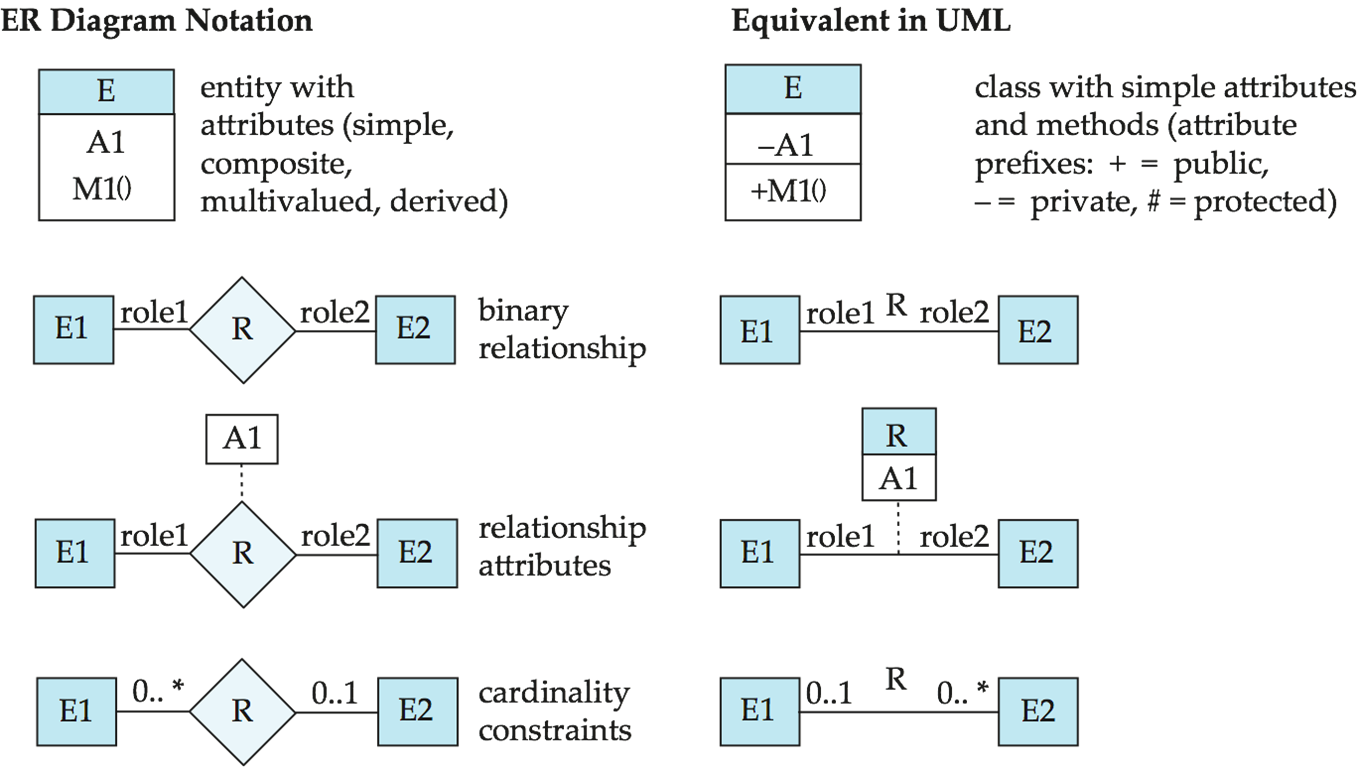

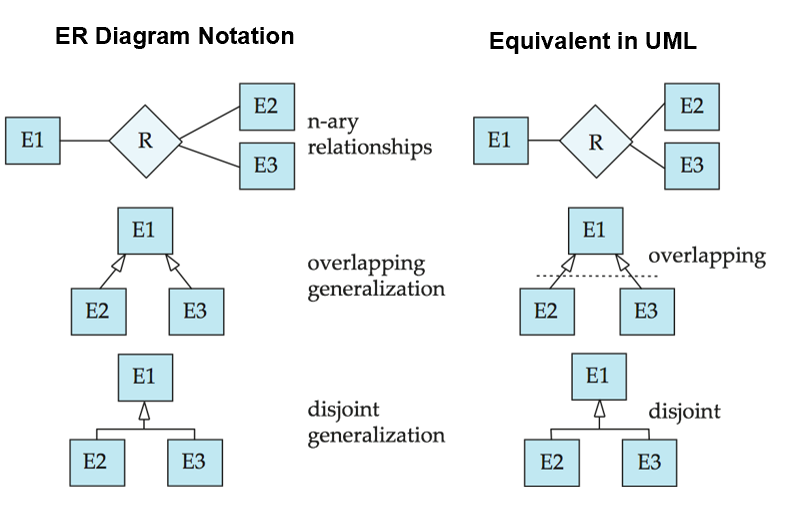

统一建模语言 (UML) 提供多种组件对软件系统进行建模，其中的 UML类图 (Class Diagrams) 在概念上与 ER 图高度对应，但在表达上有所区别：

• 二元关系绘制：在UML中，直接用一条直线连接两个实体集即可表示二元关系，关系名称通常直接写在连线的旁边；
• 角色表示：在UML中实体在关系中扮演的角色名可以直接写在连线靠近实体集的一端；
• 关系属性表示：如果关系集自带属性，UML中会用虚线将包含属性的方框连接到那条表示关系的实线上 。
