Ch-8 复杂类型

1. 对象关系

1.1 复杂类型

复杂数据类型 (Complex Data Types) 用于表示普通关系表不容易直接表达的数据。高级数据库应用常需要集合、数组、嵌套记录、对象引用、大对象、空间对象等结构；这些结构和传统关系模型中“属性值必须原子”的要求并不完全一致。

对象化需求通常来自两个方向：应用程序常用面向对象语言编写，而数据库采用关系模型；复杂应用又希望把对象的嵌套结构、继承关系和引用关系更自然地保存下来。

常见整合方式如下：

对象关系数据库 (Object-Relational Database, ORDB) 通常是在关系模型上扩展复杂类型，而不是完全放弃关系表。

1.2 嵌套关系

以图书信息为例，一本书可能有一个标题、一组作者、一个出版社和一组关键词。如果直接把作者集合和关键词集合放在一个元组中，就得到非第一范式的嵌套关系。

若强行展开为第一范式关系，会把作者和关键词组合成多行，容易产生冗余。

若假设标题多值决定作者、关键词和出版社信息，可用多值依赖描述：

标题也多值决定关键词：

标题还决定出版社名称和分支：

于是可分解为三个关系：

这种分解符合传统规范化思想，但查询时需要连接；嵌套类型则保留了对象结构，读写某本书的完整信息更直接。

1.3 SQL 扩展

SQL:1999 引入了若干对象关系特性，包括集合类型、结构化类型、继承、对象标识、引用类型和大对象类型。不同数据库的支持程度差异很大，实际使用时要以具体系统语法为准。

数组和多重集可以直接作为属性类型：

create type Publisher as (
    name varchar(20),
    branch varchar(20)
);

create type Book as (
    title varchar(20),
    author_array varchar(20) array[10],
    pub_date date,
    publisher Publisher,
    keyword_set varchar(20) multiset
);

create table books of Book;

结构化类型可以模拟嵌套记录。表类型可以把一个属性声明为“表”，适合表示用户兴趣、多个地址、多个电话等多值属性。

create type Interest as table (
    topic varchar(20),
    degree_of_interest int
);

create table users (
    ID varchar(20),
    name varchar(20),
    interests Interest
);

1.4 继承引用

对象关系系统可以支持 类型继承 (Type Inheritance)。

例如，Student 和 Teacher 都可以继承 Person：

create type Person as (
    ID varchar(20),
    name varchar(20),
    address varchar(20)
) ref from (ID);

create type Student under Person (
    degree varchar(20)
);

create type Teacher under Person (
    salary integer
);

引用类型 (Reference Type) 保存对象引用，不复制被引用对象的全部属性。

例如，Department.head 可以引用 Person：

create type Department as (
    dept_name varchar(20),
    head ref(Person) scope people
);

引用可用于路径表达式。若 head 指向教师对象，可通过 head->name 访问姓名。

1.5 ORM 映射

对象关系映射 (Object-Relational Mapping, ORM) 在应用对象和数据库表之间建立映射。它负责创建、更新、删除元组，并把查询结果组装成程序对象。

Java 中的 Hibernate、Python 中的 Django ORM 都属于这类工具。

下面的类可以映射到学生关系：

@Entity
public class Student {
    @Id
    String ID;
    String name;
    String department;
    int tot_cred;
}

@Entity 表示该类映射到数据库关系，@Id 表示主键属性。ORM 的好处是应用代码更贴近对象模型；代价是开发者仍然需要理解底层 SQL、连接代价、事务边界和对象加载策略，否则容易产生隐藏的性能问题。

2. 半结构化

2.1 基本特征

半结构化数据 (Semi-Structured Data) 用于描述结构灵活的数据。

它适合模式多变、属性稀疏、嵌套明显的场景。

它介于关系表和纯文本之间：对象不必共享固定模式，但仍保留可查询结构。

半结构化数据常见特征如下：

宽列表示允许每个元组有不同属性；稀疏列表示保留一个很大的固定属性集合，但每个元组只存其中一部分。二者都在放松传统关系模型的规则。

2.2 数组集合

数组适合时间序列、传感器读数、科学计算等场景。

例如，连续四个时刻的读数可写成：

[5, 8, 9, 11]

若按传统关系表示，则需要保存时刻和值：

{(1, 5), (2, 8), (3, 9), (4, 11)}

数组表示更紧凑，也更适合压缩和批量计算。专门支持数组的数据库还会提供数组压缩、数组切片、范围计算和查询语言扩展。

集合、多重集和数组都属于非第一范式数据模型的一部分。它们牺牲了一部分规范化带来的统一性，换取对复杂应用对象更自然的表示。

2.3 XML 模型

XML (Extensible Markup Language) 使用标签标记数据。标签让数据具有自描述能力，也可以形成层次结构。

<course>
  <course_id>CS-101</course_id>
  <title>Intro. to Computer Science</title>
  <dept_name>Comp. Sci.</dept_name>
  <credits>4</credits>
</course>

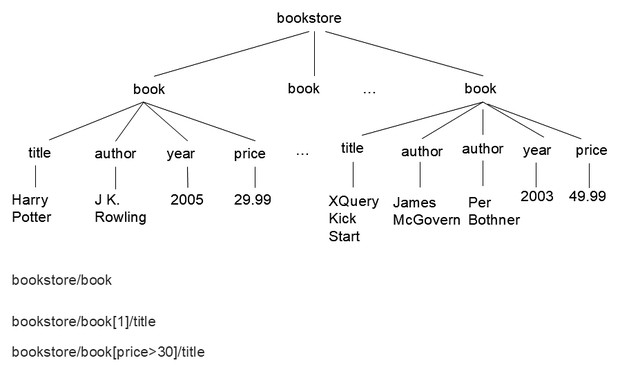

XML 文档本质上是一棵树。节点表示元素、属性或文本；路径表达式定位节点。

例如 bookstore/book 选择所有 book 元素。

bookstore/book[1]/title 选择第一个 book 的标题。

bookstore/book[price>30]/title 选择价格大于 30 的图书标题。

DTD (Document Type Definition) 可以约束 XML 文档结构。例如 book 必须含有 title、一个或多个 author、year、price，并且可选 publisher 和 edition。

<!ELEMENT book (title, author+, year, price, publisher*, edition*)>
<!ATTLIST book category CDATA #REQUIRED>
<!ATTLIST book ISBN ID #REQUIRED>

+ 表示至少一次，* 表示零次或多次。DTD 类似模式约束，服务于层次化文档。

2.4 查询 XML

XPath 用路径表达式查询 XML 树。路径谓词过滤节点，text() 提取文本。

bookstore/book[1]/title/text()
bookstore/book/author
bookstore/book[price > 30]/year

XQuery 用 for、where、return 表达嵌套查询，并构造 XML 结果。

<book_pairs>
{
  for $a in /bookstore/book
  for $b in /bookstore/book
  where $a/author[1] = $b/author[1]
    and $a/price > $b/price
  return
    <book_pair>
      <first_author>{ data($a/author[1]) }</first_author>
      { $a/title }
      { $b/title }
    </book_pair>
}
</book_pairs>

关系数据库也可用 SQL 扩展来存储、生成和提取 XML。XML 常见于配置、文档交换和企业集成；Web 应用更常使用 JSON。

2.5 JSON 数据

JSON (JavaScript Object Notation) 是轻量级、语言无关的文本数据表示。它支持字符串、整数、实数、布尔值、null、对象和数组。

{
  "ID": "22222",
  "name": {
    "firstname": "Albert",
    "lastname": "Einstein"
  },
  "deptname": "Physics",
  "children": [
    {"firstname": "Hans", "lastname": "Einstein"},
    {"firstname": "Eduard", "lastname": "Einstein"}
  ]
}

对象 {} 是键值映射，数组 [] 可以看成从位置偏移到值的映射。JSON 在 Web 服务和前后端数据交换中非常常见。

许多关系数据库提供 JSON 类型、路径提取、JSON 构造和 JSON 聚集函数。

例如，MySQL 可以直接存储和查询 JSON：

create table users (
    id int auto_increment primary key,
    info json
);

insert into users(info)
values ('{"name":"Alice", "age":30}');

select *
from users
where info->'$.age' > 28;

update users
set info = json_set(info, '$.age', 31)
where id = 1;

JSON 的优点是表达灵活、贴近应用层结构；缺点是文本形式较冗长，约束和优化通常比普通列更困难。为了提高存储和解析效率，一些系统会使用 BSON。

3. 知识图谱

3.1 RDF 三元组

RDF (Resource Description Format) 用三元组表示事实。

其基本形式是：

例如，几个常见事实可写成：

(NBA-2019, winner, Raptors)
(Washington-DC, capital-of, USA)
(Washington-DC, population, 6200000)

RDF 可以表示对象的属性，也可以表示对象之间的关系。属性事实类似：

关系事实类似：

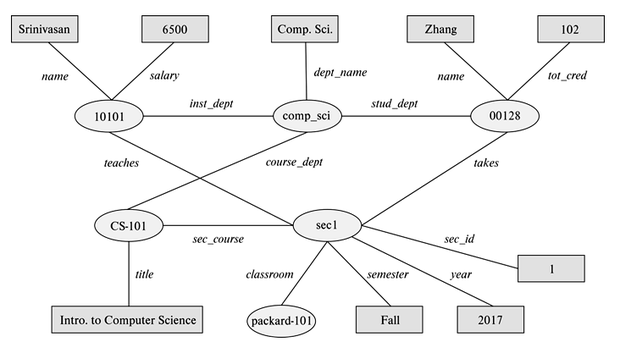

图中实体是节点，谓词是边或属性标签。它接近 E-R 模型，模式也更灵活。

3.2 SPARQL

SPARQL 是查询 RDF 的语言。它通过三元组模式匹配图中事实，变量以 ? 开头。

select ?name
where {
  ?cid title "Intro. to Computer Science" .
  ?sid course ?cid .
  ?id takes ?sid .
  ?id name ?name .
}

这个查询沿着课程标题、开课、选课和姓名关系逐步匹配，最后返回选修指定课程的学生姓名。SPARQL 还支持聚集、可选匹配、子查询和路径上的传递闭包。

3.3 多元关系

RDF 三元组天然表示二元关系。若事实本身是多元关系，需要额外建模。

一种做法是创建人工实体，把多元关系拆成若干二元关系。

例如“某人在某时间段担任某国总统”，可引入事件实体 e1：

(e1, person, Barack Obama)
(e1, country, USA)
(e1, president-from, 2008)
(e1, president-till, 2016)

另一种做法是使用四元组，把上下文实体放进事实中：

(Barack Obama, president-of, USA, c1)
(c1, president-from, 2008)
(c1, president-till, 2016)

RDF 常用于知识库和知识图谱，例如 DBPedia、Yago、Wikidata 等。开放链接数据的目标是把不同知识图谱连接起来，使查询可以跨数据源执行。

4. 文本检索

4.1 文本查询

信息检索 (Information Retrieval) 关注非结构化文本上的查询。最简单的关键词查询模型是：给定一组关键词，返回包含这些关键词的文档。

实际系统还需要相关性排序，因为匹配关键词的文档可能非常多。排序不仅看词是否出现，还会利用词的重要性、词距、链接关系和点击反馈。

结构化数据库和知识图谱也可以支持关键词查询。若用户不知道模式，关键词搜索可以把数据看成图，返回包含关键词且彼此连接紧密的元组集合。

4.2 TF-IDF

词频 (Term Frequency, TF) 衡量词项 \(t\) 对文档 \(d\) 的重要性。

一个常见定义是：

其中 \(n(d,t)\) 是词项 \(t\) 在文档 \(d\) 中出现的次数。

其中 \(n(d)\) 是文档 \(d\) 中的词项总数。

逆文档频率 (Inverse Document Frequency, IDF) 衡量词项区分文档的能力。

一个简单定义是：

其中 \(n(t)\) 是包含词项 \(t\) 的文档数量。

给定查询词集合 \(Q\)，文档 \(d\) 的相关性可估计为：

实际系统还会忽略停用词，并考虑词距、短语匹配、字段权重等因素。

4.3 PageRank

超链接能反映页面的重要性。被许多页面链接的页面通常更重要；被重要页面链接的页面也会更重要。PageRank 用随机游走模型形式化这个想法。

设 \(T[i,j]\) 表示随机浏览者位于页面 \(i\) 时点击到页面 \(j\) 的概率。

若页面 \(i\) 的所有出边等概率被点击，且出边数量为 \(N_i\)，则 \(T[i,j]=1/N_i\)。

页面 \(j\) 的 PageRank 可定义为：

其中 \(N\) 是页面总数。

其中 \(\delta\) 是随机跳转概率，常取 \(0.15\)。

这个定义是递归的，可以用迭代法求解。初始化所有页面得分为 \(1/N\)，然后反复按公式更新，直到变化足够小或达到迭代次数上限。

4.4 检索效果

检索效果常用 精确率 (Precision) 和 召回率 (Recall) 衡量。

精确率表示返回结果中真正相关的比例：

召回率表示所有相关结果中被返回的比例：

实际评估常看 precision@10、recall@10 等指标，也就是只考察前若干个结果。搜索系统通常在精确率、召回率、排序质量和响应时间之间取舍。

5. 空间数据

5.1 空间类型

空间数据库 (Spatial Database) 存储和查询与位置、几何形状相关的数据。它常用于地理信息系统、地图、土地使用、道路网络、地形、建筑设计和电路布局。

空间数据大致分为两类：

地理数据需要考虑地球曲面和投影，几何数据通常使用二维或三维坐标系。

5.2 几何表示

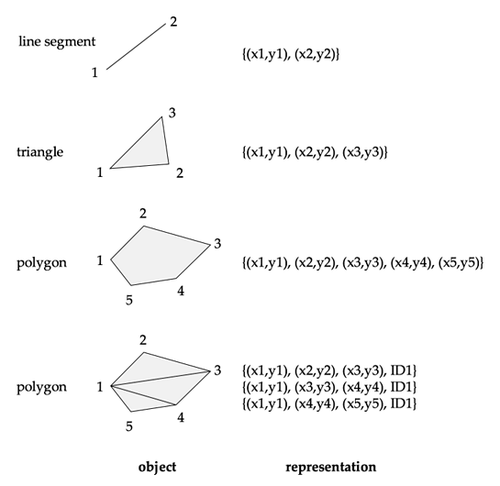

线段可用两个端点表示。折线或线串由顺序连接的线段组成，也可用端点列表表示。

多边形可用有序顶点列表表示；复杂多边形可三角剖分为若干三角形。

三维中的点和线段与二维类似，只是点多一个 \(z\) 坐标。任意多面体可以拆成四面体保存，也可以保存一组面，并标明每个面的内侧方向。

许多数据库支持 geometry 和 geography 类型。常见几何对象包括 point、linestring、curve、polygon，以及它们的集合类型。

LINESTRING(1 1, 2 3, 4 4)
POLYGON((1 1, 2 3, 4 4, 1 1))

常见空间函数包括 ST_Union()、ST_Intersection()、ST_Contains() 和 ST_Overlaps()。

5.3 设计数据

设计数据库 (Design Database) 用于保存设计组件及其连接关系。

组件通常表示为空间对象，连接关系表示整体设计结构。

二维对象可由点、线、三角形、矩形、多边形组成。

三维对象可由球体、圆柱、长方体等基本体组合。

复杂对象可以通过并、交、差构造。

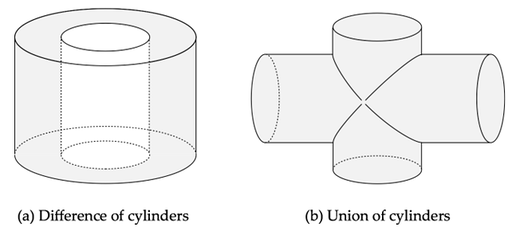

下面的例子展示了圆柱差和圆柱并两种组合方式：

设计数据库还需要保存非空间属性，例如材料、颜色、型号等。空间完整性约束也很重要，例如管道不应相交，导线之间距离不能过近。

5.4 地理数据

地理数据可以用 栅格数据 (Raster Data) 或 矢量数据 (Vector Data) 表示。

栅格数据由像素或位图组成，可以扩展到多维。例如卫星云图可以让每个像素保存某个区域的云量；再增加维度后，还可以保存高度、温度或时间序列。

矢量数据由几何对象组成，例如点、线段、曲线、多边形、圆柱、球体和多面体。地图数据通常使用矢量表示：道路可表示为线或曲线，湖泊和行政区可表示为多边形。

5.5 空间查询

空间查询不仅关心属性值，还关心位置关系和几何关系。

空间查询通常需要专门索引支持，例如 R 树或 GiST 索引。没有空间索引时，大量几何相交和距离计算会非常昂贵。
