Ch-3 组合逻辑电路设计

计算机科学

数字逻辑设计

Ch-3 组合逻辑电路设计

1. 组合逻辑电路

1.1 基本定义

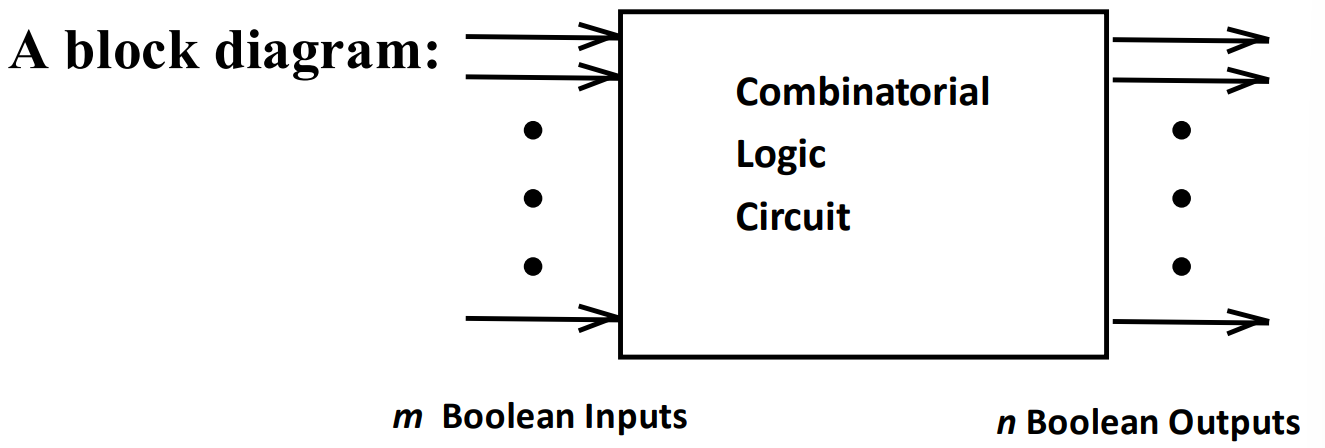

组合逻辑电路 (Combinational Logic Circuit) 具有 \(m\) 个布尔输入和 \(n\) 个布尔输出。其最核心的特征是：当前输出仅取决于当前输入的值，电路中没有任何记忆或状态保持元件。

1.2 层次化设计

为了控制复杂性，通常采用 层次化设计 (Hierarchical Design)：

将复杂功能分解为小 块 (Blocks)，直到分解为不可再分的 原语块 (Primitive Block)；
提倡使用经过验证的 可复用功能块 (Reusable Functions) 以提高设计效率。

组合逻辑电路的设计方法分为 自顶向下 和 自底向上 两种：

自顶向下 (Top-Down)：从抽象的高层规范开始，逐步分解细化直到基础元件；
自底向上 (Bottom-Up)：从底层的原语块开始，组合拼装成复杂的功能块；

一般从两个方向同时进行设计，自顶向下控制设计的复杂程度，自底向上设计细节。

1.3 设计流程

规范 (Specification)：明确电路需要实现的功能（如：设计BCD到余三码的转换器）；
列式 (Formulation)：将规范转化为严格的数学模型，如推导输入和输出关系的 真值表 (Truth Table) 或 初始的布尔逻辑方程。如果合适就采用层次化设计；
优化 (Optimization)：对逻辑方程进行化简，得出逻辑图或"与或非" 网表 (Netlist)：
- 两级优化 (2-level)：通常使用卡诺图化简，得到"与-或"形式的表达式；
- 多级优化 (Multiple-level)：通过代数变换提取公共因子（如 \(T_1 = C+D\)），减少总的逻辑门数量，但会增加电路的逻辑级数（级数增多会增加传播延迟）；
技术映射 (Technology Mapping)：将逻辑图或网表映射到所选实现技术；
验证 (Verification)：通过手动方式或使用仿真验证最终设计的正确性。

2. 芯片与单元

2.1 芯片设计风格

芯片的设计风格 (Chip Design Styles) 主要有三种，成本与性能各异：

全定制 (Full custom)：从底层的物理版图细节开始全面设计。成本极高，仅适用于对密度和速度要求极高且销量巨大的芯片；
标准单元 (Standard cell)：使用预先设计好的逻辑块。成本和性能处于中间水平；
门阵列 (Gate array)：芯片上预制了规则的晶体管阵列，设计时只需定制它们之间的连线。成本最低，但密度和速度受限。

2.2 单元库技术

单元 (Cell)：预先设计的原始块，用于门阵列、标准单元以及某些情况下的全定制芯片；
单元库 (Cell Libraries)：特定实现技术下可用的预设计原语块集合；
单元表征 (Cell characterization)：详细说明单元的物理和电气特性，如输入负载。

2.3 集成电路

集成电路 (integrated circuit) 根据逻辑门的数量和复杂程度，分为以下几个等级：

集成电路	逻辑门数量
小规模集成电路 (small-scale integrated, SSI)	不到 10 个逻辑门
中等规模集成电路 (medium-scale integrated, MSI)	10 ~ 100 个逻辑门
大规模集成电路(large-scale integrated, LSI)	成百上千个逻辑门
超大规模集成电路(very large-scale integrated, VLSI)	成千上亿个逻辑门

3. 技术映射

技术映射 (Technology Mapping) 是将优化后的抽象逻辑图（通常由与、或、非门组成）转换并映射到目标单元库中实际存在的门（如仅使用 NAND 或仅使用 NOR 门）。

3.1 映射与非门

将电路转换为仅用与非门 (NAND) 实现的算法：

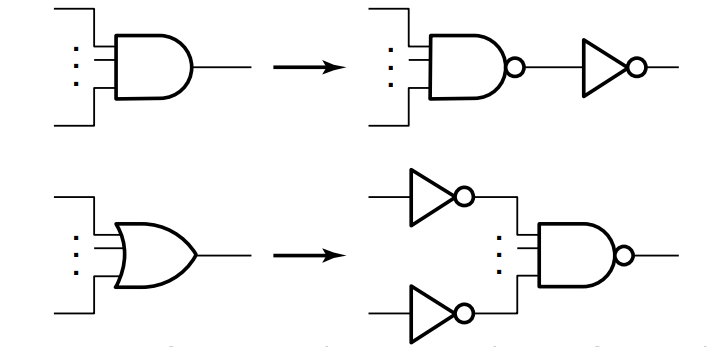

替换：用等效的 NAND 模板替换原电路中的 AND 和 OR ；

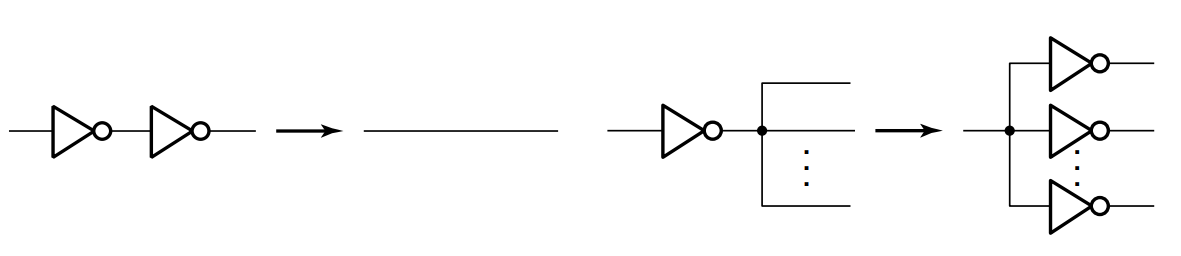

推入反相器 (Pushing inverters)：将线路上的反相器沿着连线的扇出节点向后推移；
消除成对反相 (Canceling inverter pairs)：同一连线上相邻的两个反相器相互抵消。

3.2 映射或非门

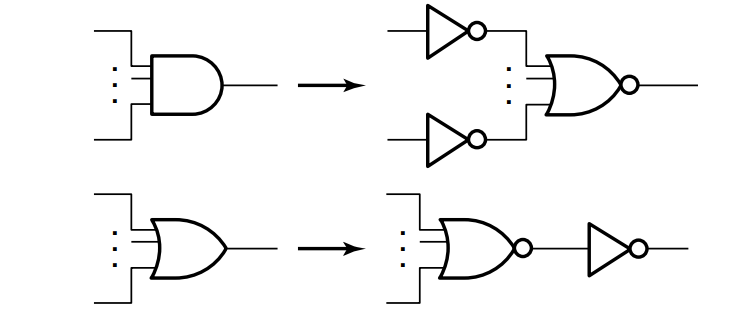

映射为或非门 (NOR) 的过程与同样基于等效替换、节点推移和反相器消除的规则来进行。

4. 电路验证

4.1 手动分析

手动分析 (Manual Logic Analysis) 是一种逆向推导方法：从最终生成的逻辑电路图中提取出布尔方程，进而推导出其真值表，最后与步骤2（列式阶段）的原始真值表逐项对比。若完全一致则验证通过。

4.2 仿真验证

仿真 (Simulation)：通过提供测试输入序列，模拟电路实际运行情况并观察输出波形；
测试必须覆盖所有可能出现的关心的输入组合 (Care input combinations)。对于未定义的非法输入（如 BCD 码中的 1111），即 Don’t Cares，仿真时不要求特定输出。

5. 基本逻辑函数

定值函数 (value-fixing)：\(F=1\) 或 \(F=0\) ，表示接高电平或低电平；
传输函数 (transferring)：\(F=X\) ，不含布尔运算符；
反相函数 (inverting)：\(F=\overline{X}\) ，包含一个逻辑门；
使能函数 (enabling)：\(F=X\cdot EN\) 或 \(F=X+\overline{EN}\) 包含一个或两个逻辑门：
- \(F=X\cdot EN\) 表示使能信号 \(EN=1\) 时激活，否则输出恒为 \(0\) ；
- \(F=X+\overline{EN}\) 表示使能信号 \(EN=1\) 时激活，否则输出恒为 \(1\) 。

6. 译码器

译码器 (decoder) 是将 \(n\) 位二进制位转化到 \(m\) 位二进制输出的器件，保证 \(n\leq m\leq 2^n\) 使得每一个合法输入都有一个不同的输出。

6.1 二进制译码器

给定 \(n\) 位二进制代码，输出其对应的 最小项。因为任何组合逻辑函数都可以写成最小项之和的形式，所以 可以用二进制译码器和或门来表示任意的组合逻辑。译码器构造如下：

\[ \begin{cases} 2^{\frac{n}{2}}\text{ and }2^{\frac{n}{2}},&n\equiv0\mod2\\ 2^{\frac{n-1}{2}}\text{ and }2^{\frac{n+1}{2}},&n\equiv1\mod2 \end{cases} \]

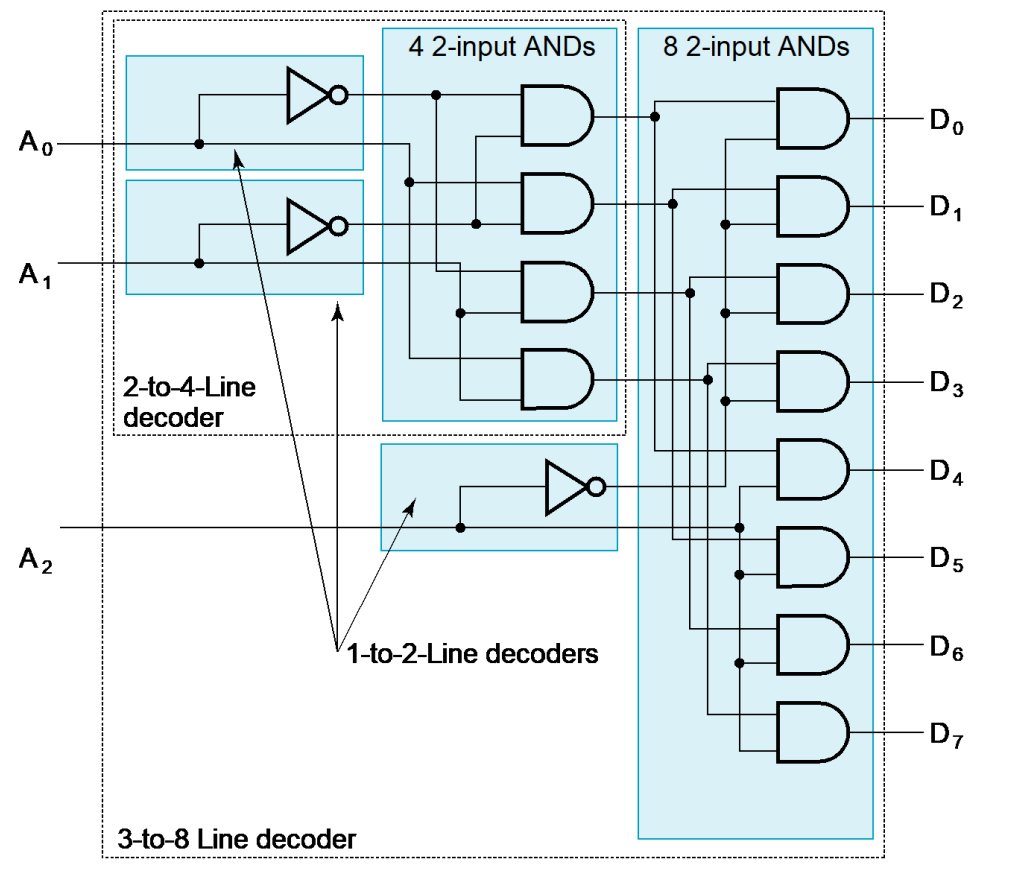

重复以上步骤直到 \(n=1\)，当 \(n=1\) 时使用 1-to-2 译码器即可完成构建。3-8译码器如下：

6.2 带使能的译码器

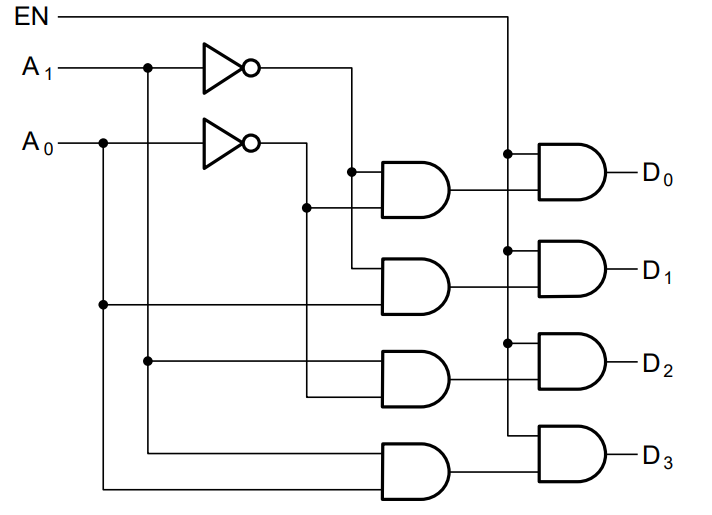

在译码器的基础上加入 使能信号 EN 来控制：当 EN 为 0 时无论输入，输出全为零；当 EN 为 1 时，输出对应的最小项。下图中为带使能的 2-4 译码器结构。

带使能的译码器又称为 解复用器 (demultiplexer) 。可以通过解复用器，将来自一条输入线上的信息传送到 \(2^n\) 条输入线中的指定一条，实现分配功能。一个带使能的 \(n\text{-}2^n\) 译码器同时又是一个 \(1\text{-}2^n\) 解复用器，输入为使能信号。

7. 编码器

编码 (encoding) 是解码的逆过程，将 \(m\) 位输入码转换为 \(n\) 位输出码，其中 \(n\leq m\leq 2^n\) ，使得每个有效输入产生一个唯一的输出码，执行编码的期间被称为 编码器 (encoder)。

7.1 优先编码器

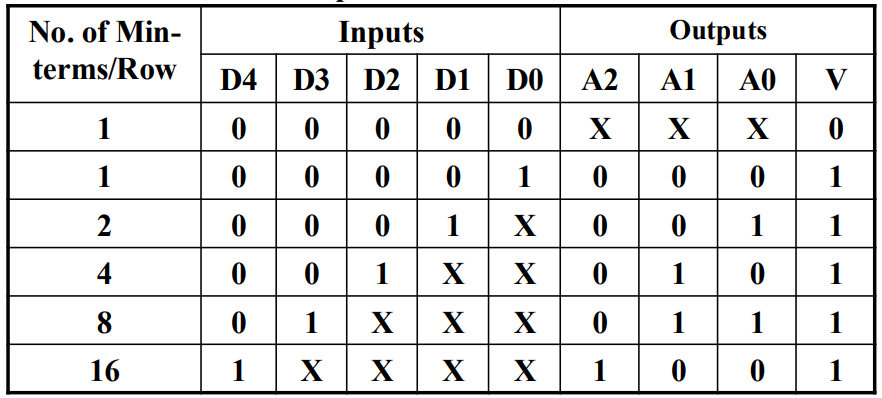

优先编码器 (priority encoder) 的作用是解决多个输入同时为 \(1\) 时普通编码器输出不确定的问题，它会优先处理优先级最高的输入。以下表为例，当 \(D_0\) 为 \(1\) 时，无论剩余的输入是怎样的，输出的结果均为 \(000\) 。该表有很多的无关项可以用于化简。

7.2 多路选择器

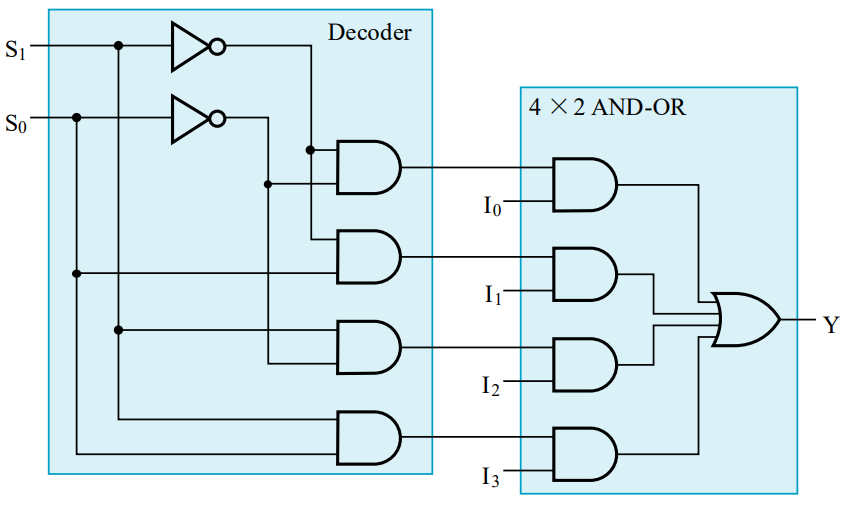

多路选择器 (multiplexer) 的功能是用一组 \(n\) 位的输入信号，选择 \(2^n\) 位的输入信号中的一路分配到输出。一般来说一个 \(2^n\text{-}1\) 多路选择器需要有 \(n\text{-}2^n\) 译码器和 \(2^n\) 个与门及 \(1\) 个或门。

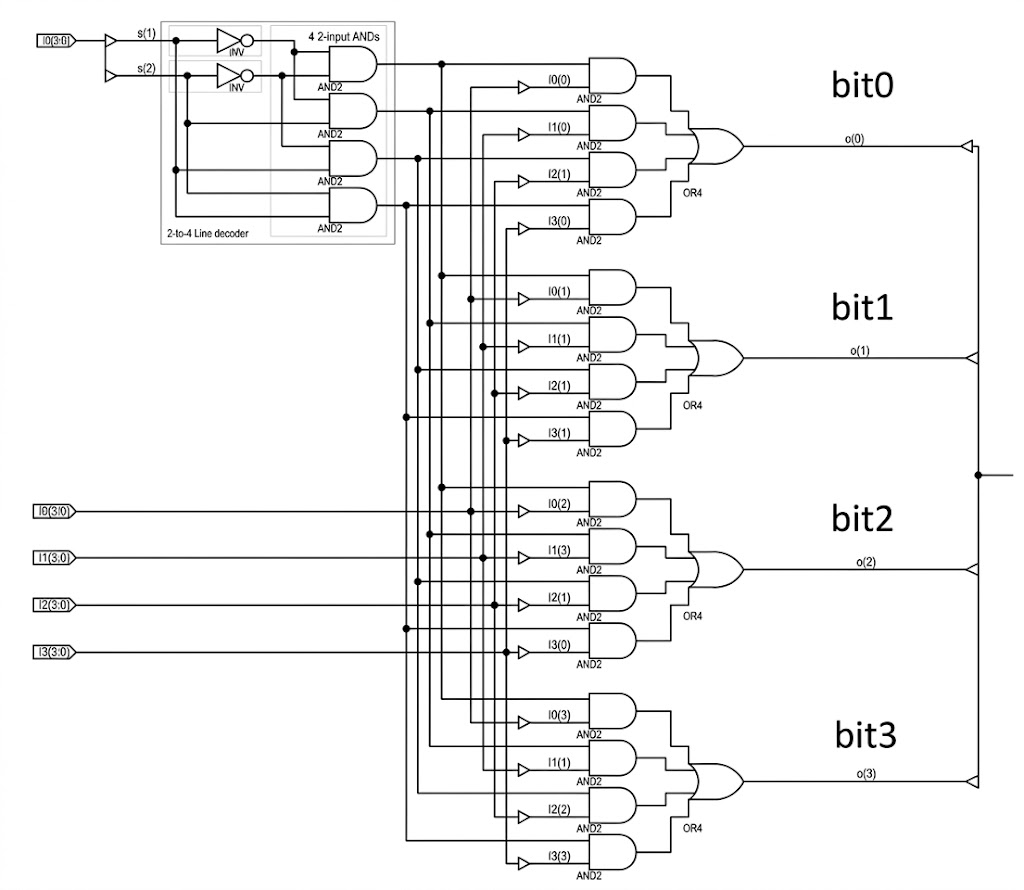

对于一些场合，多选器需要选择的输入不止一位，下图是 \(\text{4 bits 4-1 MUX}\) 的例子：

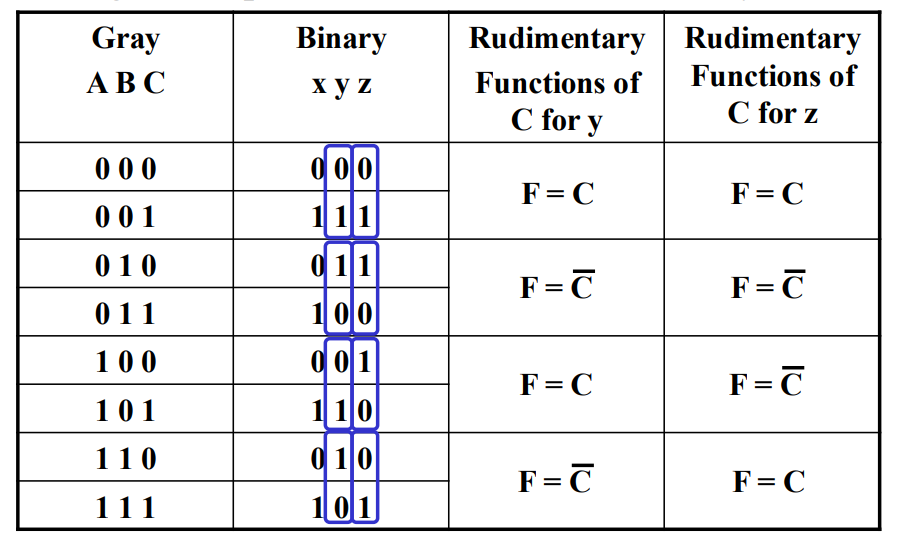

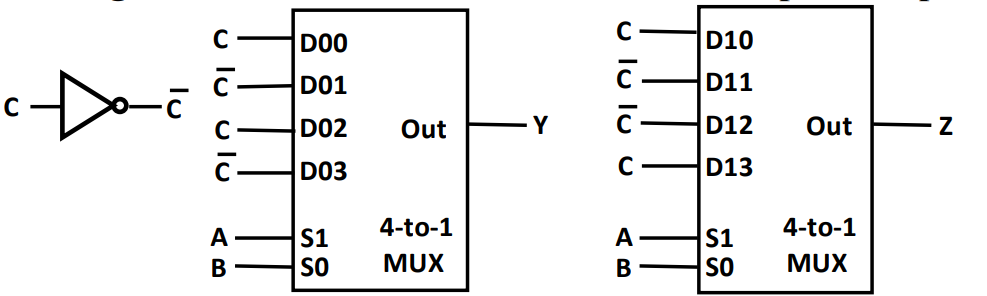

可以通过一个 \(m\) 位宽的 \(2^n\text{-}1\) 多路选择器和一个反相器实现 \(n+1\) 个变量的任意 \(m\) 个函数：

列出函数的真值表；
根据前 \(n\) 个变量的取值，将真值表的行分成若干对；
针对每一对及每一个输出，定义一个关于最后一个变量的基本逻辑函数；
以前 \(n\) 个变量作为索引，将相应的初等函数固定到多路选择器的输入；
使用反相器生成基本逻辑函数 \(\overline{X}\) 。

8. 加法器

8.1 半加器

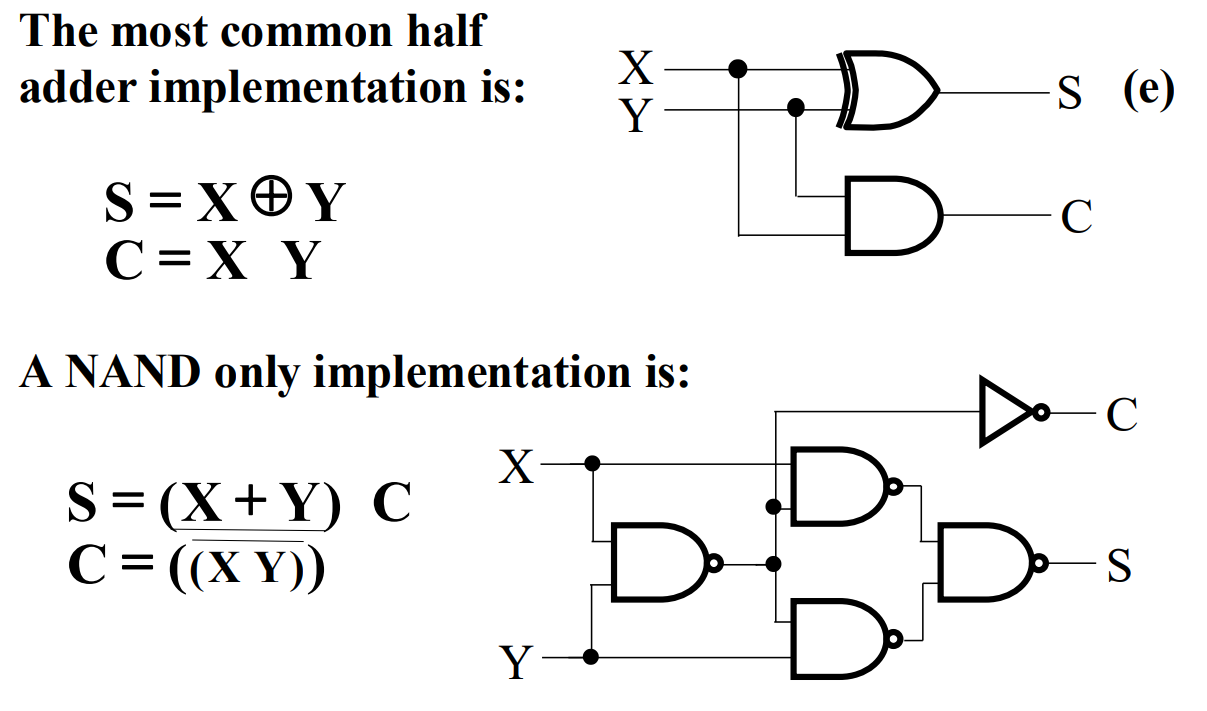

半加器 (half-adder) 是实现两位相加的组合电路，定义 \(X,Y\) 为输入，\(S\) 为加和，\(C\) 为进位，则根据真值表可以推导出输出 \(S,C\) 的组合逻辑表达式和电路实现。

8.2 全加器

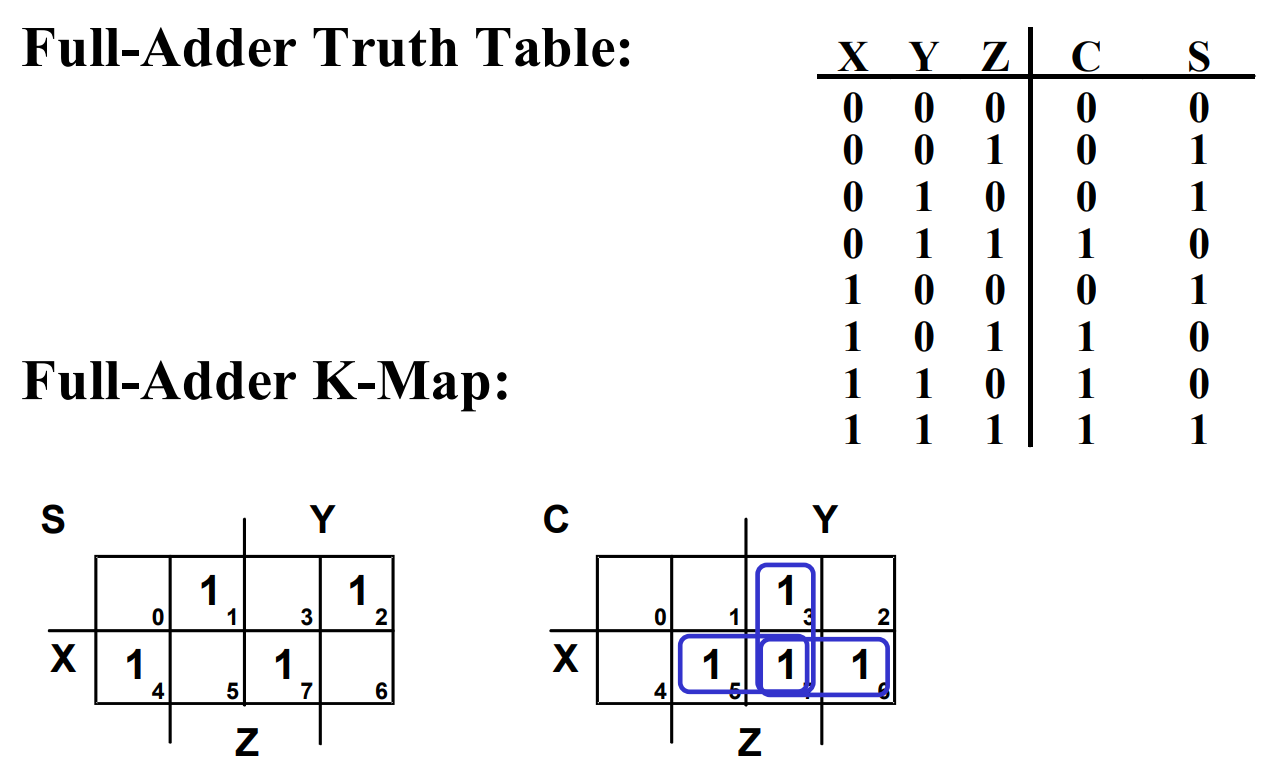

全加器 (full-adder)：是实现三位相加的组合逻辑电路，在半加器的基础上还引入进位。定义 \(X,Y,Z\) 为输入，\(S\) 为加和， \(C\) 为进位，可以推导出 \(S,C\) 的组合逻辑表达式和电路实现。

\[ \begin{align} S&=X\overline{Y}\overline{Z}+\overline{X}Y\overline{Z}+\overline{XY}Z+XYZ=X\oplus Y\oplus Z\\ C&=XY+XZ+YZ=XY+(X\oplus Y)Z \end{align} \]

进位产生函数(carry generate function)：\(X\cdot Y\) 当 \(X,Y\) 均为 \(1\) 发生进位，记为 \(G\)；
进位传递函数(carry propagate function)：\(X\oplus Y\) 当 \(X,Y\) 中恰有一个为 \(1\) 时，如果收到来自低位的进位，就一定会进一步进位给高位，记为 \(P\) 。

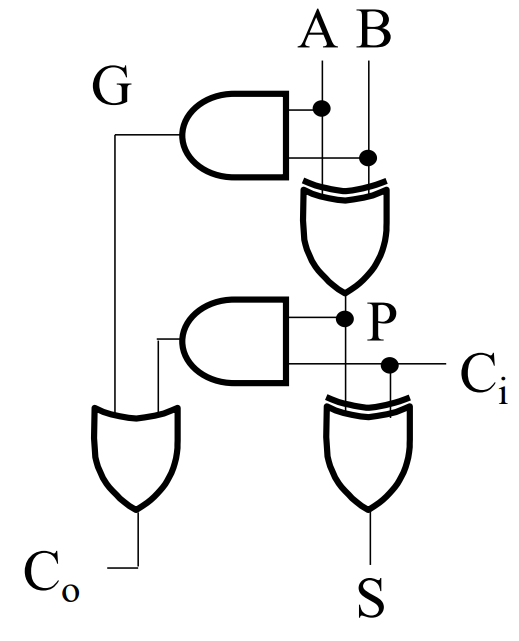

一个全加器相当于两个半加器组成，即先将 \(X,Y\) 半加，再将进位与 \(Z\) 半加。

8.3 行波加法器

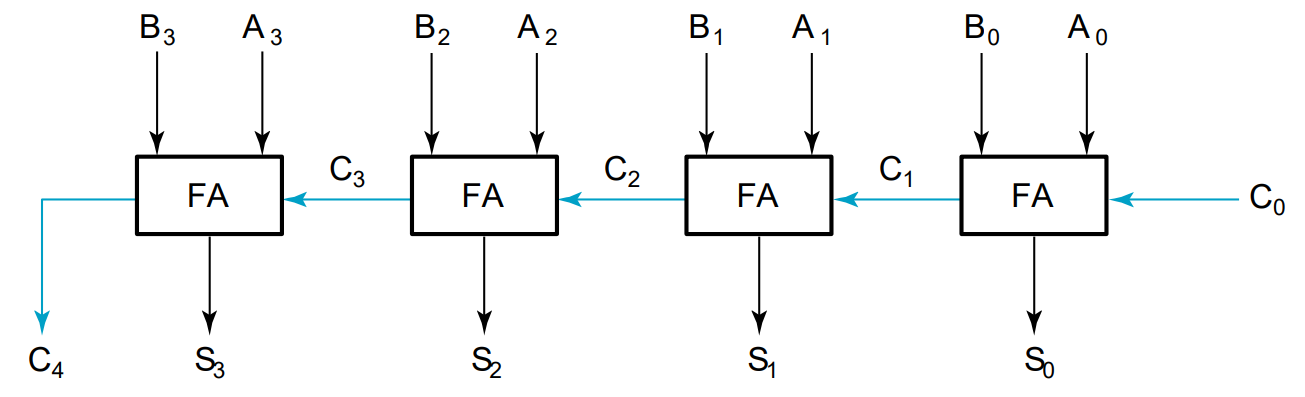

从低位开始，每一位等待低一位的进位计算完成后进行计算，并向高一位返回进位。

8.4 超前进位加法器

等待低一位的进位浪费了很多时间，可以通过把进位展开，直接计算进位。

\[ \begin{align} &C_1=G_0+P_0\cdot C_0\\ &C_2=G_1+P_1\cdot C_1=G_1+P_1G_0+P_1P_0C_0\\ &C_3=G_2+P_2\cdot C_2=G_2+P_2G_1+P_2P_1G_0+P_2P_1P_0C_0\\ &C_4=G_3+P_3\cdot C_3=G_3+P_3G_2+P_3P_2G_1+P_3P_2P_1G_0+P_3P_2P_1P_0C_0 \end{align} \]

考虑 4bit 超前进位加法器 (Carry Look-ahead Adder) 的最大延迟：

全加器部分：计算 \(P_i\) 和 \(G_i\) ，其中 \(P_i\) 的异或门速度较慢，消耗 \(3\) 单位时间；
CLA 部分：均为经过一个与门和一个或门，消耗 \(2\) 单位时间；
最终进位：需要将进位与 \(P_i\) 再进行依次异或，消耗 \(3\) 单位时间。

因此该 4bit 超前进位加法器的最大延迟为 \(3+2+3=8\) 个单位时间。

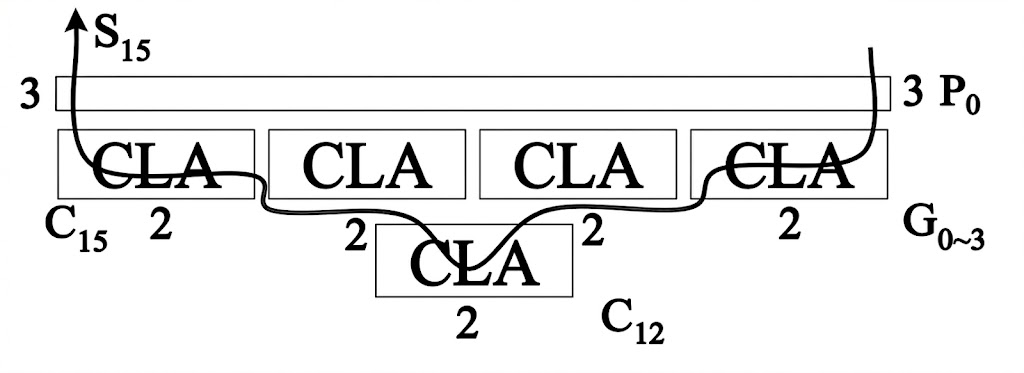

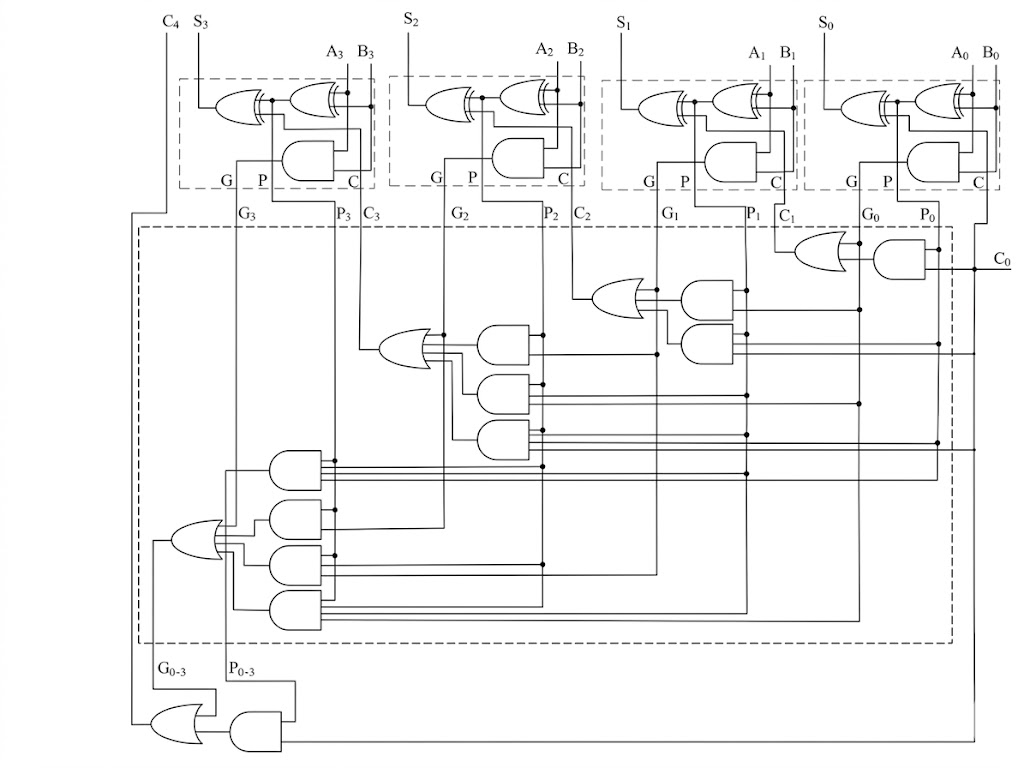

对于位数更多的超前进位加法器，由于逻辑门的扇入限制，无法只用一个逻辑门完成单一的与、或操作，且 CLA 的部分会以 \(\mathcal{O}(n^2)\) 的复杂度上升，消耗的成本会很高。如果用 分组超前进位加法器，将上图中的全加器用 4bit 超前进位加法器替代，就能实现 16bit 超前进位加法器。该分组超前进位加法器的最大延迟为：\(3+2+2+2+3=12\) 个单位时间。

8.5 无符号减法

反码 (Binary 1’s Complement)：在原码的基础上，对负数的位取反；
补码 (Binary 2’s Complement)：在反码的基础上再加 \(1\)。

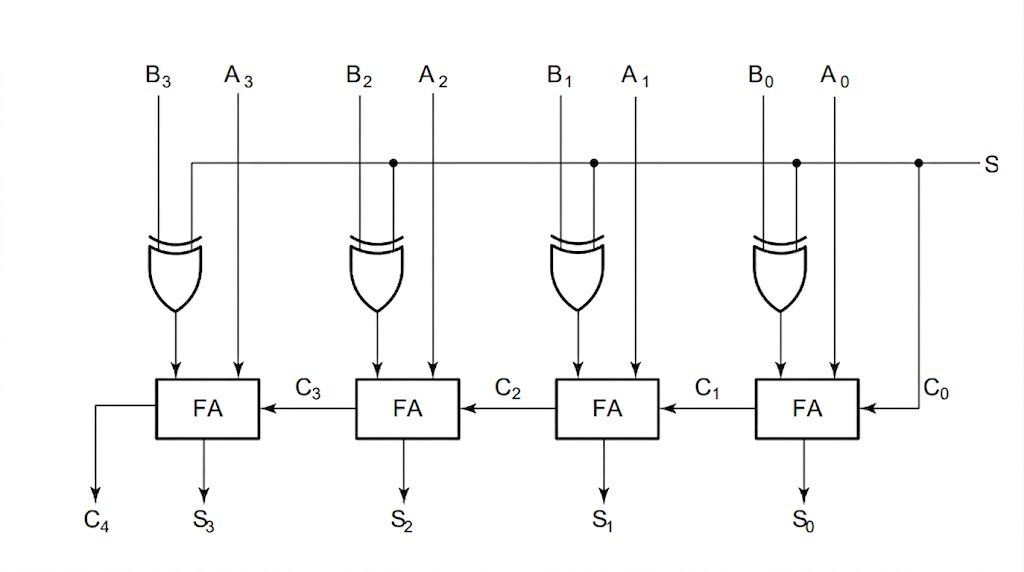

减法可以通过加上补码来完成，对每一位 减数(subtrahend) 的每一位取反后加上 被减数(minuend) 再加上 \(1\) 即可得到结果。具体地，加法和减法通过控制是否取反的信号 \(S\) 进行控制，下图为 4bit 支持减法的加法器实现。

当上图电路执行减法 (\(S=1\)) 时，实际结果和输出结果具有以下关系：

当 \(C_4=0\) 时，则 \(A-B>0\) ，此时得到的结果就是实际结果；
当 \(C_4=1\) 时，即 \(A-B\leq 0\) ，此时得到的结果是实际结果补码的相反数。

8.6 有符号减法

原码 (Signed-Magnitude)：包含符号位，低 \(n-1\) 位表示其绝对值；
反码 (Signed 1’s Complement)：在原码的基础上，低 \(n-1\) 位取反；
补码 (Signed 2’s Complement)：在反码的基础上再加1。

数值	原码	反码	补码
\(+2\)	\(010\)	\(010\)	\(010\)
\(+1\)	\(001\)	\(001\)	\(001\)
\(+0\)	\(000\)	\(000\)	\(000\)
\(-0\)	\(100\)	\(111\)	\(-\)
\(-1\)	\(101\)	\(110\)	\(111\)
\(-2\)	\(110\)	\(101\)	\(110\)

对于有 \(n\) 位的加法器，在同符号数字相加、异符号相减时均可能发生溢出，判断溢出的条件是：\(C_n\oplus C_{n-1}\) ，当该表达式的值为 \(1\) 时发生了溢出，解释如下：

\(C_n=1,C_{n-1}=0\) 时，说明符号位没有被进位，但是相加发生了进位，说明 \(A,B\) 符号位均为 \(1\) 两数 均为负数，相加后结果的符号位为 \(0\) 变成了正数；
\(C_n=0,C_{n-1}=1\) 时，说明符号位相加没有发生进位，但是被进位了，说明 \(A,B\) 符号位均为 \(0\) 两数 均为正数，相加后结果的符号位为 \(1\) 变成了负数。
