Ch-2 二值图像与形态学
1. 二值图像

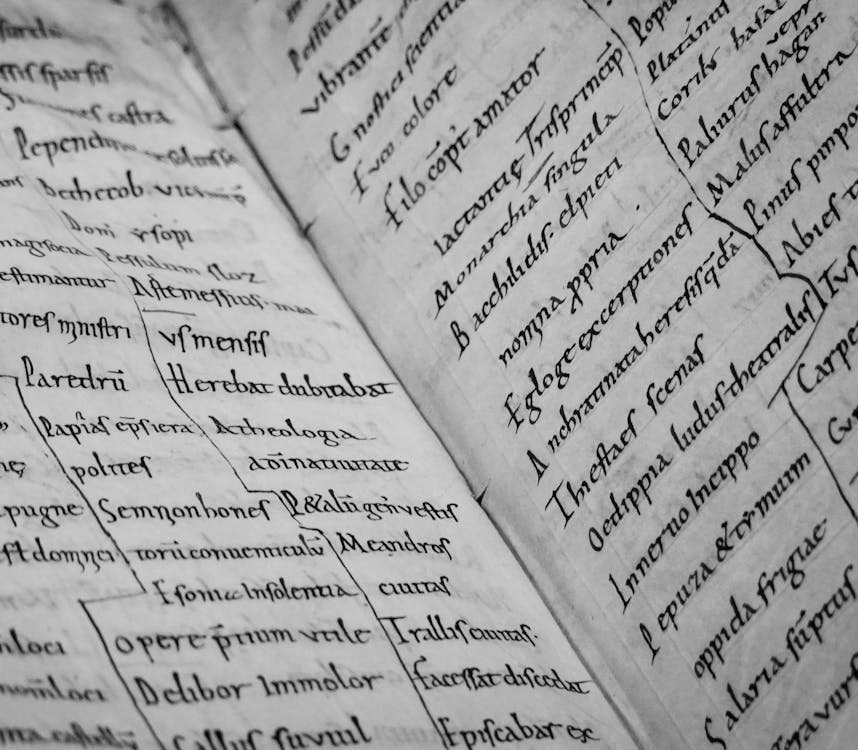

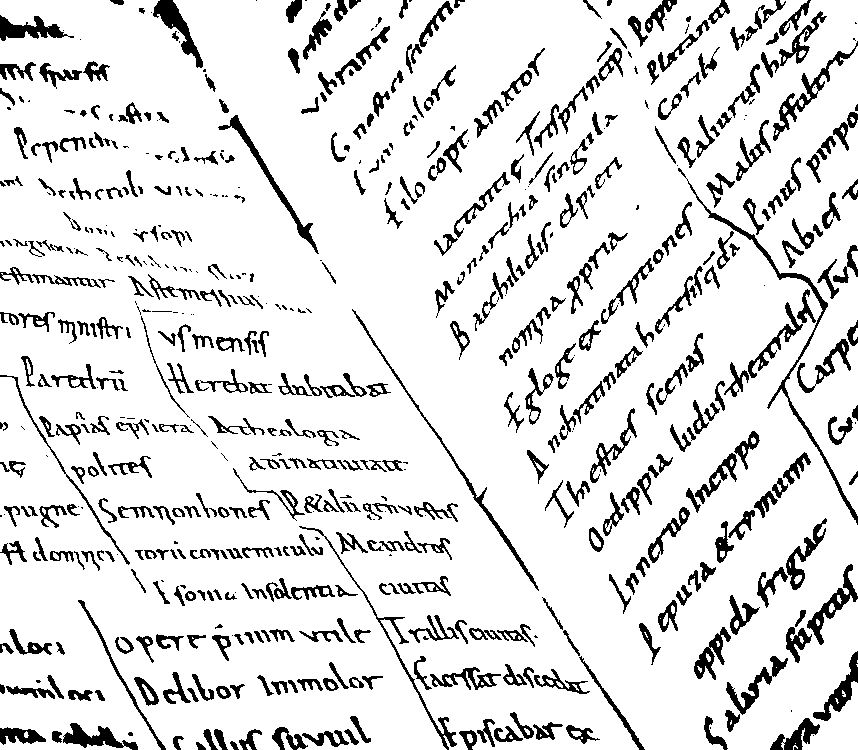

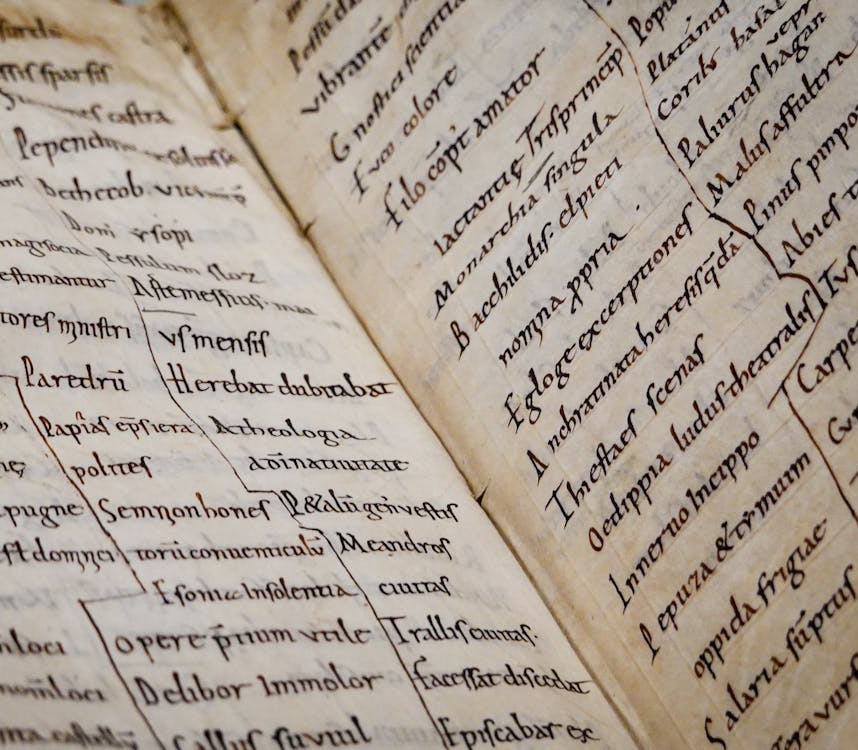

| 彩色图像 | 灰度图像 | 二值图像 |
|---|---|---|
 |  |  |
1.1 二值图像定义
二值图像 (binary image)：像素值只有 0 和 1 两种值，因此每个像素仅需 1 bit 空间。但是在实际编程中，我们通常用 0 和 255 两个值来分别表示 0 和 1。
二值图像具有以下 优点：更小的内存需求、运行速度更快、为二值图像开发的算法往往可以用于灰度级图像、更便宜。
二值图像具有以下 缺点：应用范围有限、无法推广到三维空间中、表现力欠缺，不能表现图像内部细节、无法控制对比度 (contrast)。
1.2 大津法二值化
设图像总像素数为 \(N\) ，全局平均灰度为 \(\mu\) ，全局方差为 \(\sigma^2\) ，在给定阈值 \(T\) 下，图像被分为 前景 (FG) 和 背景 (BG) 两部分，令其像素数分别为 \(N_\text{FG}\) 和 \(N_\text{BG}\) ，则它们占全图权重为：
\[ W_\text{FG}=\frac{N_\text{FG}}{N},\quad W_\text{BG}=\frac{N_\text{BG}}{N} \]则有 \(W_\text{FG}+W_\text{BG}=1\) ，全局平均灰度可以表示为两类均值的加权和：
\[ \mu=W_\text{FG}\cdot\mu_\text{FG}+W_\text{BG}\cdot\mu_\text{BG} \]类内方差 \(\sigma^2_\text{within}\) 定义为两类方差的加权和，类间方差 \(\sigma^2_\text{between}\) 等于全局方差减去类内方差：
\[ \begin{align} \sigma_\text{within}^2 &=W_\text{FG}\cdot\sigma^2_\text{FG}+W_\text{BG}\cdot\sigma^2_\text{BG}\\ \sigma_\text{between}^2 &=\sigma^2-\sigma^2_\text{within}\\ &=\left(\frac{1}{N}\sum_{x,y}(f^2[x,y]-\mu^2)\right) -W_\text{FG}\left(\frac{1}{N_\text{FG}}\sum_{x,y\in\text{FG}}(f^2[x,y]-\mu_\text{FG}^2)\right)\\ &\quad\quad -W_\text{BG}\left(\frac{1}{N_\text{BG}}\sum_{x,y\in\text{BG}}(f^2[x,y]-\mu_\text{BG}^2)\right) \end{align} \]方差分解定理
设 \(X\) 和 \(Y\) 是两个随机变量，且 \(Y\) 的方差 有限，则有以下公式：
\[\text{Var(Y)=E[Var(Y|X)]+Var(E[Y|X])}\]- \(\text{Var(Y)}\)：全方差，表示随机变量 \(Y\) 整体的波动程度；
- \(\text{E[Var(Y|X)]}\)：条件方差的期望，表示在给定 \(X\) 的情况下， \(Y\) 仍然存在的波动（即 \(X\) 无法解释的 \(Y\) 的方差，又称 组内方差 或 残差方差）；
- \(\text{Var(E[Y|X])}\)：条件期望的方差，表示由于 \(X\) 的变化导致 \(Y\) 的条件均值发生变化而产生的波动（即 \(X\) 能解释的 \(Y\) 的方差，又称为 组间方差 或 解释方差）。 \[\begin{align}&\begin{cases}\text{E}[\text{Var}(Y|X)] = \text{E}[Y^2] - \text{E}\big[(\text{E}[Y|X])^2\big]\\\text{Var}(\text{E}[Y|X]) = \text{E}\big[(\text{E}[Y|X])^2\big] - (\text{E}[Y])^2\end{cases}\\&\Rightarrow\quad\text{E}[\text{Var}(Y|X)]+\text{Var}(\text{E}[Y|X])= \text{E}[Y^2]- (\text{E}[Y])^2=\text{Var}(Y)\end{align}\]
而由于 \(\sum_{x,y}f^2[x,y]=\sum_{x,y\in\text{FG}}f^2[x,y]+\sum_{x,y\in\text{BG}}f^2[x,y]\) ，代入上式化简得：
\[ \begin{align} \sigma^2_\text{between} &=-\mu^2+W_\text{FG}\cdot\mu_\text{FG}^2+W_\text{BG}\cdot\mu_\text{BG}^2\\ &=W_\text{FG}\cdot(\mu_\text{FG}-\mu)^2+W_\text{BG}\cdot(\mu_\text{BG}-\mu)^2 \end{align} \]将 \(\mu = W_\text{FG}\cdot\mu_\text{FG} + W_\text{BG}\cdot\mu_\text{BG}\) 代入上式，并利用 \(W_\text{FG}+W_\text{BG}=1\) 进行展开：
\[ \begin{aligned} \sigma_\text{between}^2 &= W_\text{FG} \big( (1 - W_\text{FG})\mu_\text{FG} - W_\text{BG}\cdot\mu_\text{BG} \big)^2 + W_\text{BG} \big( (1 - W_\text{BG})\mu_\text{BG} - W_\text{FG}\cdot\mu_\text{FG} \big)^2 \\ &= W_\text{FG} \big( W_\text{BG}\cdot\mu_\text{FG} - W_\text{BG}\cdot\mu_\text{BG} \big)^2 + W_\text{BG} \big( W_\text{FG}\cdot\mu_\text{BG} - W_\text{FG}\cdot\mu_\text{FG} \big)^2 \\ &= W_\text{FG}\cdot W_\text{BG}^2 \cdot (\mu_\text{FG} - \mu_\text{BG})^2 + W_\text{BG}\cdot W_\text{FG}^2 \cdot (\mu_\text{BG} - \mu_\text{FG})^2 \\ &= W_\text{FG}\cdot W_\text{BG} \cdot (W_\text{BG} + W_\text{FG}) \cdot (\mu_\text{FG} - \mu_\text{BG})^2 \\ &= W_\text{FG}\cdot W_\text{BG} \cdot (\mu_\text{FG} - \mu_\text{BG})^2 \end{aligned} \]综合以上推导过程，得到最终结果：
\[ \boxed { \begin{align} \sigma_\text{within}^2 &=W_\text{FG}\cdot\sigma^2_\text{FG}+W_\text{BG}\cdot\sigma^2_\text{BG}\\ \sigma_\text{between}^2 &=W_\text{FG}\cdot W_\text{BG}\cdot(\mu_\text{FG}-\mu_\text{BG})^2 \end{align} } \]大津法加速原理
- \(\sigma^2 = \sigma_\text{within}^2 + \sigma_\text{between}^2\)，所以最小化类内方差在数学上等价于最大化类间方差。
- 直接计算“类内方差”需要遍历每个像素来求像素值与类均值的差的平方，计算量极大。
- 大津法发现，类间方差可以仅用 类权重 和 类均值 来表示。寻找最佳阈值 \(T\) 时，不需要做复杂的像素级方差计算。只需要利用图像的灰度直方图快速算出不同 \(T\) 下的前景/背景像素占比和均值，就能得到 \(\sigma_\text{between}^2\)。使该式最大的 \(T\)，即为最佳分割阈值。
2. 形态学操作

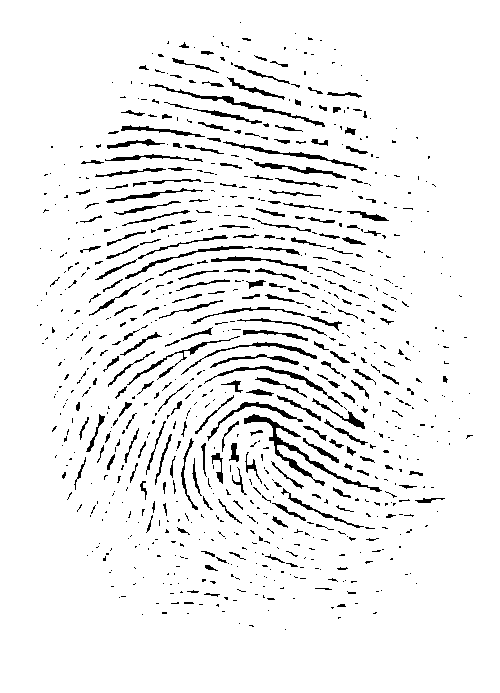

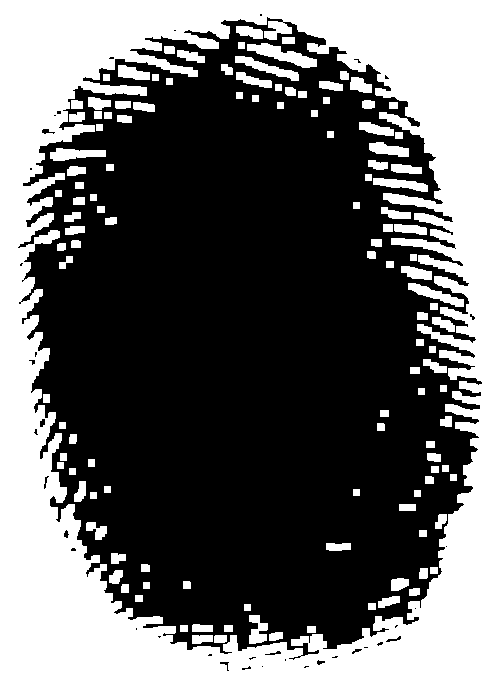

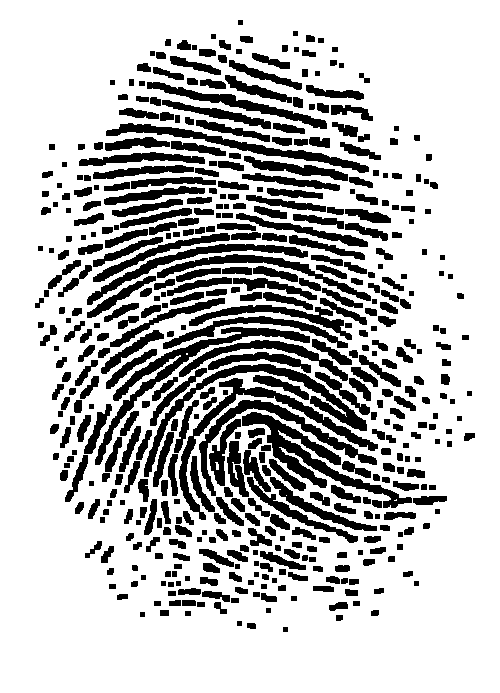

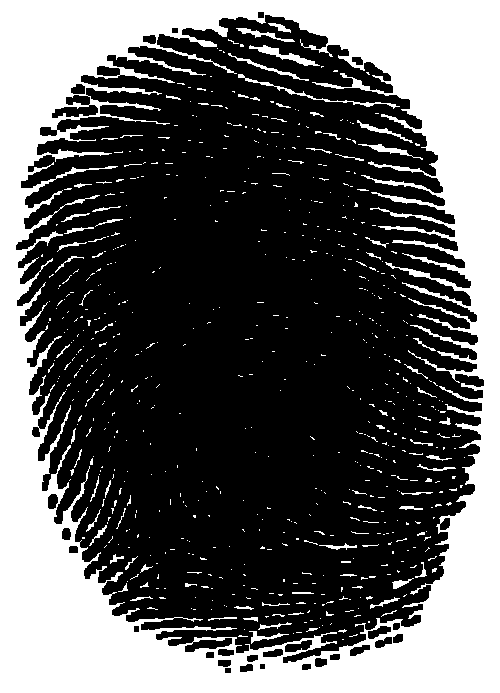

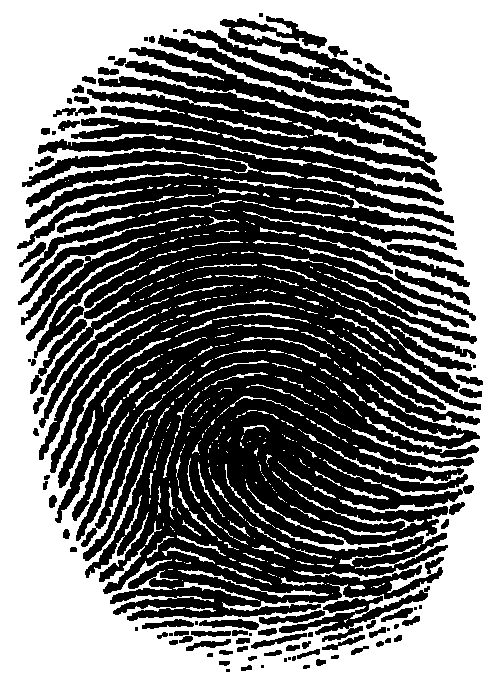

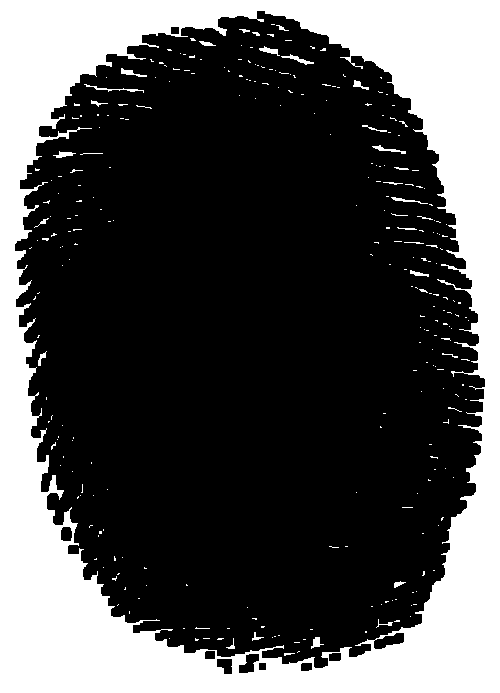

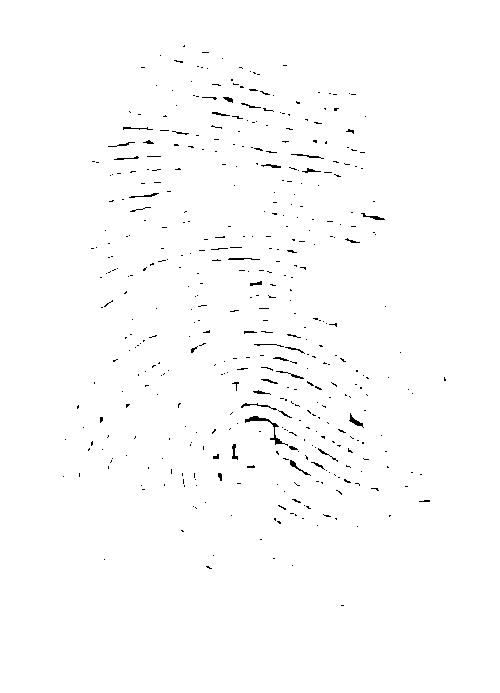

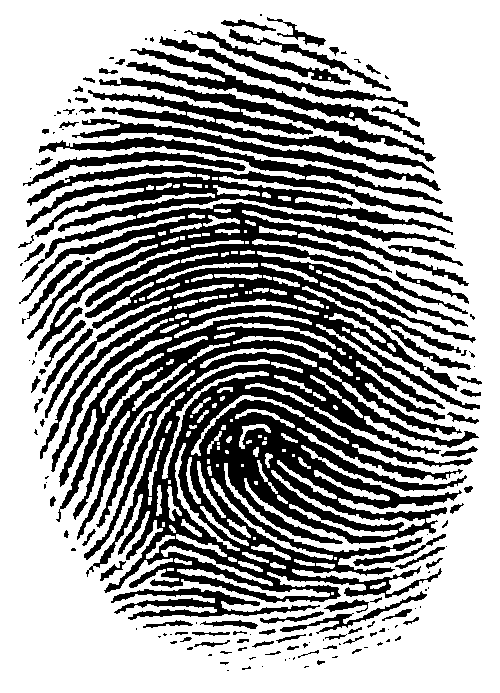

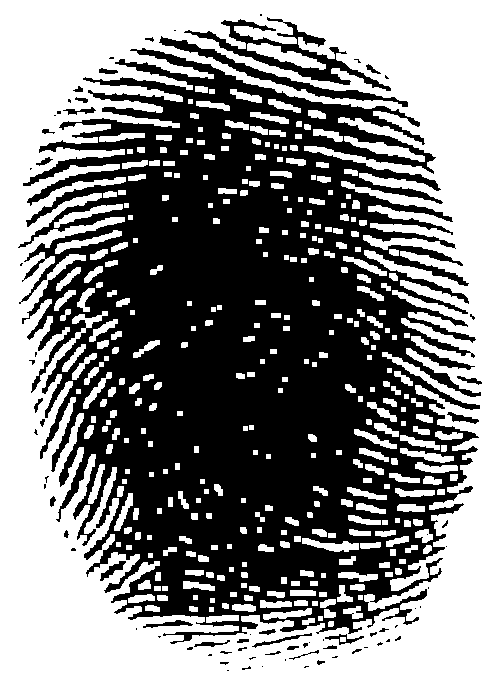

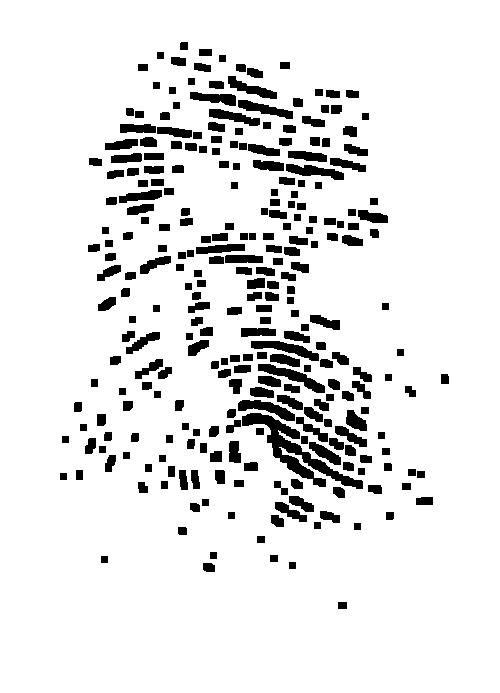

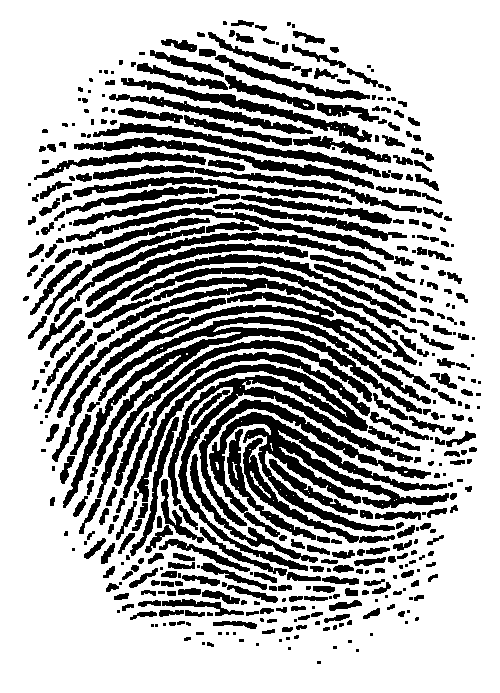

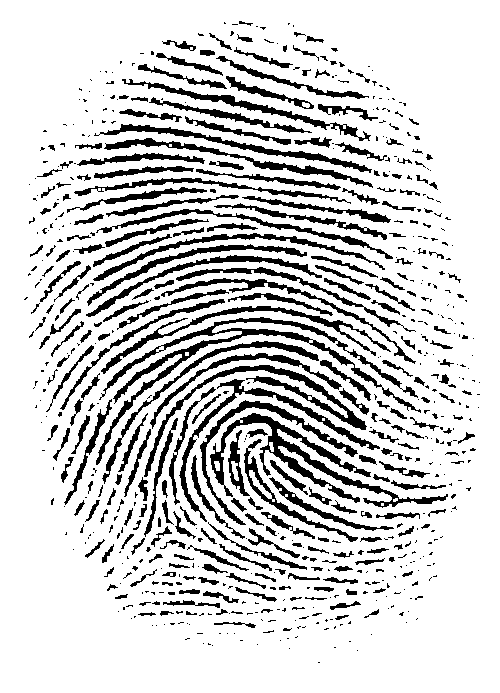

| 结构元素 | 腐蚀图像 | 膨胀图像 | 开操作图像 | 闭操作图像 |
|---|---|---|---|---|
| \(3\times 3\) |  |  |  |  |
| \(5\times 5\) |  |  |  |  |
| \(7\times 7\) |  |  |  |  |
【注】上图中黑色为背景，白色为前景。
2.1 腐蚀操作
图像 \(A\) 被结构元素 \(B\) 腐蚀 (erosion) ，记为 \(A\ominus B\) 。数学定义为，所有使得平移后的结构元素 \(B_z\) 完全包含于 \(A\) 的原点 \(z\) 的集合：
\[ A\ominus B=\{z|B_z\subseteq A\} \]或者等效表示为：对于结构元素覆盖的区域，只有当所有对应像素全为 \(1\) 时，中心像素才输出 \(1\) ，只要有一个为 \(0\) ，中心像素就变成 \(0\) 。
腐蚀的物理意义与效果
- 剥皮效应：是目标边界向内收缩，消除边界上一层等于结构元素半径的像素；
- 消除噪点：能够彻底去除尺寸小于结构元素的孤立亮点（毛刺或背景中的小块噪声）；
- 断开连接：可以将两个原本通过细长“桥梁”连接的较大物体断开。
2.2 膨胀操作
图像 \(A\) 被结构元素 \(B\) 膨胀 (dilation) ，记为 \(A\oplus B\) 。数学定义为，反射后的结构元素 \(\hat{B_z}\) 与 \(A\) 的交集不为空的所有原点 \(z\) 的集合：
\[ A\oplus B=\{z|(\hat{B_z}\cap A)\neq\emptyset\} \]或者等效表示为：对于结构元素覆盖的区域，只要有一个像素为 1，中心像素就输出 1；只有全部像素均为 0，才输出 0。
膨胀的物理意义与效果
- 长肉效应：使目标边界向外扩张，增加目标物体的面积；
- 填补孔洞： 能够填补目标物体内部尺寸小于结构元素的孔洞和裂缝；
- 桥接连通域：可以将两个距离非常近的物体合并连通在一起。
膨胀与腐蚀的对偶性
对前景的膨胀等价于对背景的腐蚀；对前景的腐蚀等价于对背景的膨胀：
\[\begin{cases}(A\ominus B)^c=A^c\oplus\hat{B}\\(A\oplus B)^c=A^c\ominus\hat{B}\end{cases}\]【注】上标 \(c\) 表示集合的补集，即将前景与背景翻转。
2.3 开运算操作
图像 \(A\) 被结构元素 \(B\) 的 开运算 (opening)，记为 \(A\circ B\) ，它是先对图像进行腐蚀，接着利用相同的结构元素进行膨胀的过程：
\[ A\circ B=(A\ominus B)\oplus B=\bigcup_{B_z\subseteq A}B_z \]或者等效表示为：将结构元素 \(B\) 在图像 \(A\) 的内部到处平移，所有 \(B\) 能够完全放进去的区域的并集，就是开运算的结果。
开运算的物理意义与效果
- 断开狭窄连接，去除细小突出物：第一步的腐蚀消除了细小噪点和细小连接，第二步的膨胀恢复了主要目标物体的原本尺寸，但已经被腐蚀掉的噪点无法被恢复；
- 平滑对象轮廓： 其过程类似于非线性的低通滤波器。它能有效剔除目标边缘向外突出的尖锐毛刺，使物体轮廓在几何形态上更趋于圆滑；
- 适用场景：去除背景中的孤立小噪点，同时保持主题的全局几何比例不发生显著扩张。
2.4 闭运算操作
图像 \(A\) 被结构元素 \(B\) 的 闭运算 (closing) ，记为 \(A\bullet B\) ，它是对图像先进行膨胀，截止利用相同的结构元素进行腐蚀的过程：
\[ A\bullet B=(A\oplus B)\ominus B=\bigcap\{(B_z)^c|B_z\cap A=\emptyset\} \]或者等效表示为：将结构元素 \(B\) 在图像 \(A\) 的外部（背景区域）到处平移，所有 \(B\) 无法完全进入的区域的并集，就是闭运算的结果。
闭运算的物理意义与效果
- 填充孔洞与桥接裂缝： 第一步的膨胀能够填充物体内部的小型空洞，并连接相邻较近的断裂区域；第二步的腐蚀则恢复了主要目标的原本尺寸。由于膨胀已将细小缝隙填满，随后的腐蚀无法再将其“还原”为缺失状态；
- 平滑内凹轮廓： 其过程类似于非线性的高通分量抑制。它能有效填补目标边缘向内凹陷的细小沟槽，使物体轮廓在几何形态上更趋于饱满和连滑；
- 适用场景： 消除目标物体内部的孤立小孔洞或连接断开的邻近区域，同时保持主题的全局几何比例不发生显著扩张。
