1. 不等长编码

1.1 不等长编码

\[ \def\arraystretch{1.8} \begin{array}{cccc} \text{消息集} & \text{概率分布} & \text{码字} & \text{码长} \\ \hline a_1 & p_1 & \boxed{\ b_{11}b_{12}\cdots b_{1n_1}\ } & n_1 \\ a_2 & p_2 & \boxed{\ b_{21}b_{22}\cdots b_{2n_2}\ } & n_2 \\ \cdots & \cdots & \cdots & \cdots \\ a_K & p_K & \boxed{\ b_{K1}b_{K2}\cdots b_{Kn_K}\ } & n_K \\ \end{array} \]

对于上表中的 DMS 不等长编码，该消息集的 平均码长 为： \(\begin{align}\overline{n}=\sum_{k=1}^K p_kn_k\end{align}\)

1.2 唯一可译码

\[ \begin{array}{|c|c|c|c|c|c|} \hline \text{信源消息} & \text{出现概率} & \text{奇异码} & \text{非唯一可译码} & \text{非即时码} & \text{即时可译码} \\ \hline a_1 & 0.5 & 0 & 0 & 0 & 0 \\ a_2 & 0.25 & 0 & 1 & 01 & 10 \\ a_3 & 0.125 & 1 & 00 & 011 & 110 \\ a_4 & 0.125 & 10 & 11 & 0111 & 1110 \\ \hline \end{array} \]

如果码的任意扩展都是非奇异的，则称该码是 唯一可译 的：

• 非奇异性：\(x_i\neq x_j\space\Rightarrow\space C(x_i)\neq C(x_j)\)
• 码扩展：\(C^*(x_1x_2x_3\cdots x_n)=C(x_1)C(x_2)\cdots C(x_n)\)

1.3 即时可译码

编码 \(\mathcal{B}=\{101,00111,10111,11001\}\) 是 唯一可译 的，但是如 10111001110011100111... 存在不同的分割方案：10111|00111|00111|00111|... 和 101|11001|11001|11001|... 如果这种循环一直持续，那么这个编码的 译码延时会是无限大的，该编码 不是即时可译码。

2. S-P 判定准则

2.1 后缀分解集

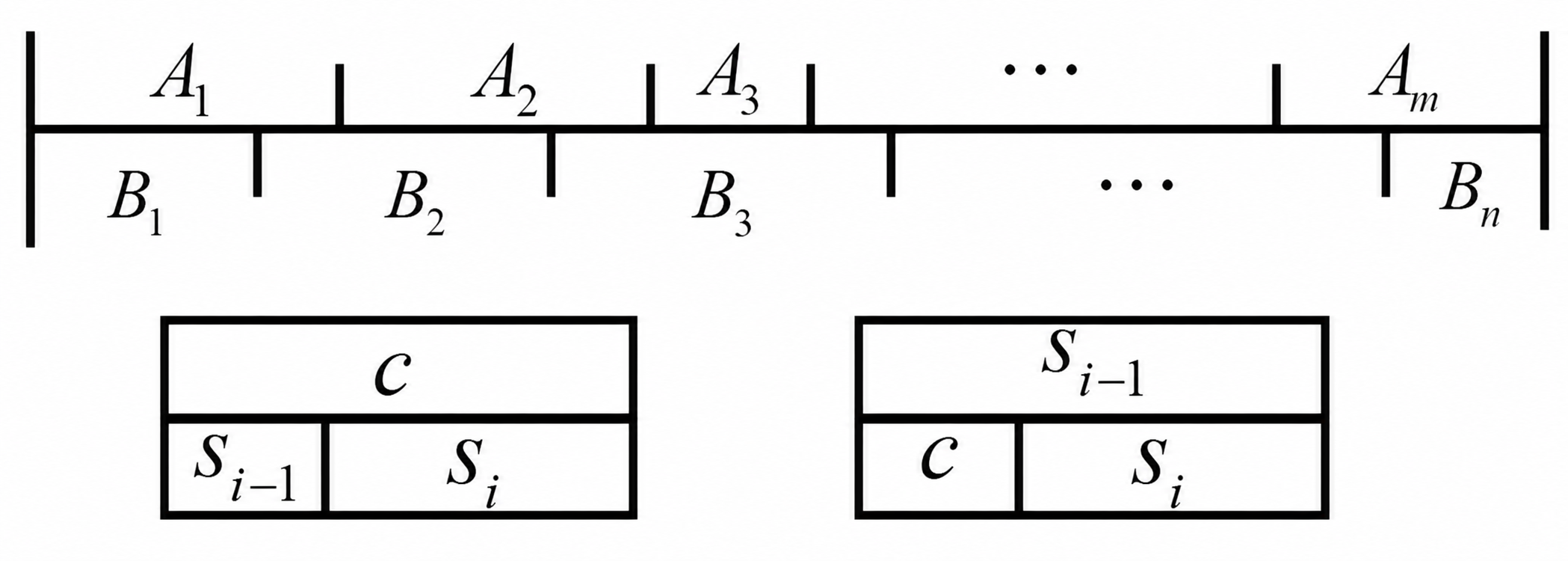

如果一段连续的码流既可以被划分成 \(A_1,A_2,A_3\cdots A_m\) ，又可以被划分成 \(B_1,B_2,B_3\cdots B_n\) 那么它就产生了 歧义。假设 \(C\) 是原始码字集合，\(S_{i-1}\) 是上一轮找出的 后缀集合：

• \(c=S_{i-1}S_i\) ：如果原始码字 \(c\) 比上一轮的后缀 \(S_{i-1}\) 长，且 \(S_{i-1}\) 恰好是 \(c\) 的一个前缀，那么剩下来的部分 \(S_i\) 就是新的后缀；
• \(S_{i-1}=cS_i\) ：如果上一轮的后缀 \(S_{i-1}\) 比原始码字 \(c\) 长，且 \(c\) 恰好是 \(S_{i-1}\) 的一个前缀，那么剩下来的部分 \(S_i\) 也是新的后缀。

初始后缀集合 \(S_0\) 就是所有的原始码字集合 \(C\) 。

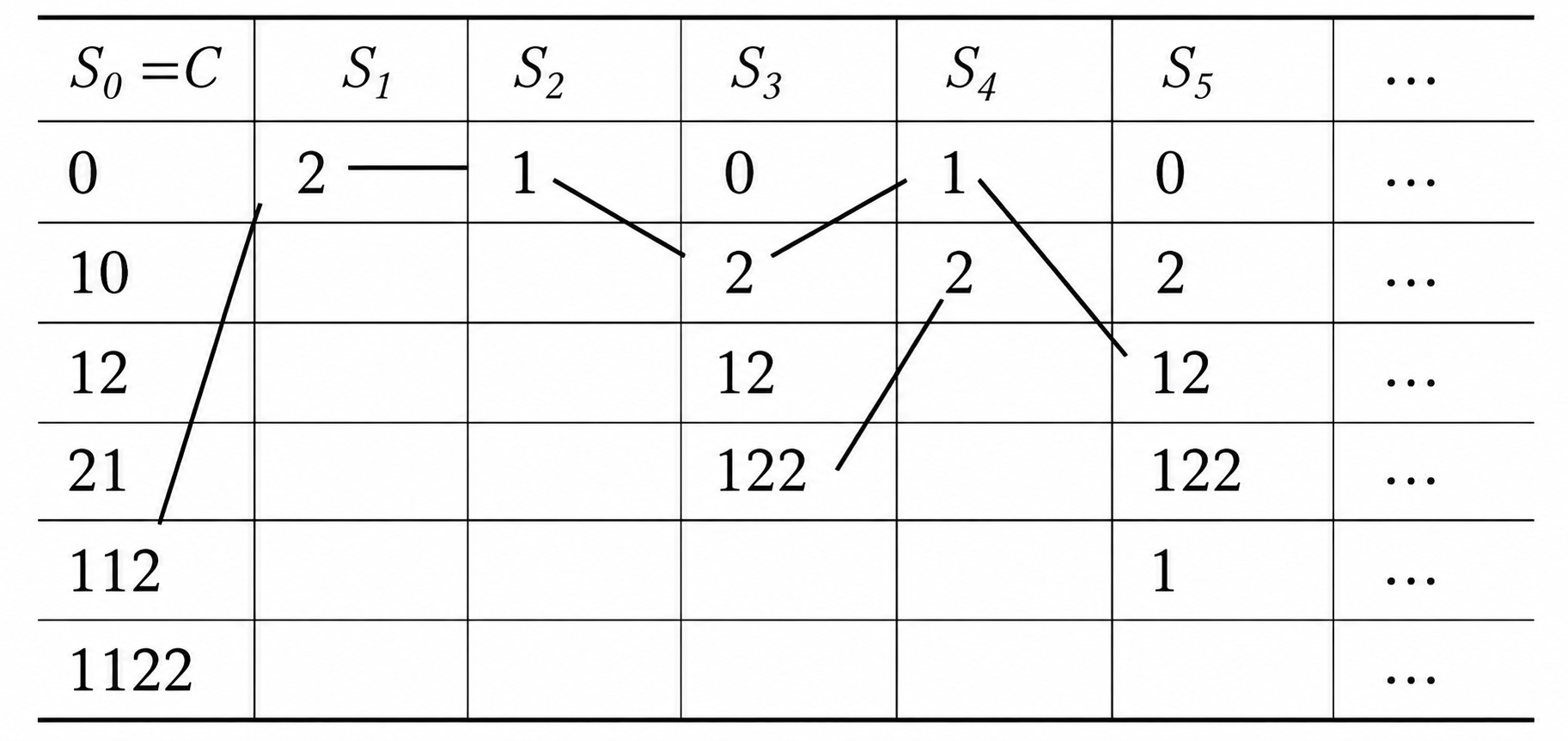

• \(S_0\to S_1\) ：码字 1122 包含前缀 112 ，因此 \(S_1\) 中含有 2；
• \(S_1\to S_2\) ：码字 21 包含前缀 2 ，因此 \(S_2\) 中含有 1；
• \(S_2\to S_3\) ：码字 10,12,112,1122 都包含前缀 1，因此 \(S_3\) 中含有 0,2,12,122；
• \(S_3\to S_4\) ：码字 21 包含前缀 2 ，后缀 122 包含前缀 12 ，因此 \(S_4\) 中含有 1,2；

如果在推导出的 任何一个 后缀集合 \((S_1,S_2,\cdots)\) 中，出现了原始码字集合 \(S_0\) 中的元素，那么这组编码就 不是唯一可译码（可以逆向构造出有歧义的连续码流）。

如 \(S_3\) 中包含原始码字 12 ，是由 112 去掉前缀 1 得到的，1 是由 21 去掉前缀 2 得到的，2 是由 1122 去掉前缀 112 得到的，因此可以构造出 1122112 有两种划分方式 112|21|12 和 1122|112 ，从而产生歧义。

2.2 S-P 判据

一个码是唯一可译码的 充分必要条件 是除 \(S_0\) 外没有任何一个后缀分解集中包含码字。

• 若 \(S_1=\emptyset\) 则该码是 即时可译 并且 唯一可译 的；
• 若 \(S_n=\emptyset,n>1\) 则该码是 唯一可译 且 译码延时有限 的。

2.3 Kraft 不等式

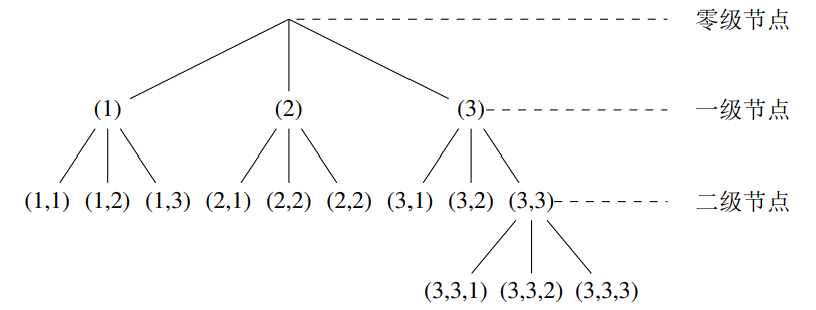

如果一个码中没有任何一个码字是其它码字的前缀，则称该码是 异字头码，即 \(S_1=\emptyset\) 。在异字头码的树形表示中，所有码字 只出现在叶节点上。

存在长度为 \(n_1,n_2,\cdots,n_K\) 的 \(D\) 元异字头码的 充要条件 为：

\[ \sum_{k=1}^KD^{-n_k}\leq1 \]

• 必要性：设 \(n_1<n_2<\cdots<n_k\) ，可将异字头码的所有码字放置在码树的叶节点上，每放置一个长度为 \(n_k\) 的码字，相当于砍掉其下生长的子树的共 \(D^{n_K-n_k}\) 个叶节点，为了保证放置过程可行，必须满足条件：

  \[ \sum_{k=1}^{K}D^{n_K-n_k}\leq D^{n_K} \text{ 即 } \sum_{k=1}^{K}D^{-n_k}\leq 1 \]

• 充分性：可将所有码字依次放置在码树的叶节点上，对长为 \(n_k\) 的码字在第 \(n_k\) 层任选一个可用的叶节点砍掉其下的子树，相当于砍掉第 \(n_k\) 叶节点的 \(\frac{1}{D_{n_k}}\) ，若 \(\sum_{k=1}^{K}D^{-n_k}\leq 1\) 则上述放置过程可以进行下去，构成一个异字头码。

任何 唯一可译码 必然满足 Kraft 不等式：

\[ \begin{align} \left(\sum_{k=1}^KD^{-n_k}\right)^r &=\left(\sum_{k_1=1}^KD^{-n_{k_1}}\right) \left(\sum_{k_2=1}^KD^{-n_{k_2}}\right) \cdots \left(\sum_{k_r=1}^KD^{-n_{k_r}}\right)\\ &=\sum_{k_1=1}^K\sum_{k_2=1}^K\cdots\sum_{k_r=1}^K D^{-(n_{k_1}+n_{k_2}+\cdots+n_{k_r})}=\sum_{i=1}^{r\cdot n_\text{max}} A_iD^{-i} \end{align} \]

长度为 \(i\) 的 \(D\) 进制序列，最多只有 \(D^i\) 种不同的排列组合，如果该码是 唯一可译 的，那么这 \(A_i\) 种不同的码字拼接方式，它们翻译成 \(D\) 进制序列后必须是 互不相同 的。既然 \(A_i\) 种组合产生的序列各不相同，并且总的序列种类最多只有 \(D^i\) 种，那么必然有 \(A_i\) 的数量不能超过 \(D^i\) ，因此有 \(A_i\leq D^i\) 必然成立：

\[ \sum_{k=1}^KD^{-n_k} \leq\left(\sum_{i=1}^{r\cdot n_\text{max}}D^i\cdot D^{-i}\right)^\frac{1}{r} \leq(r\cdot n_\text{max})^\frac{1}{r}\\ =2^{\frac{1}{r}\log_2(r\cdot n_\text{max})} \xrightarrow{r\to\infty}1 \]

因此，一个编码是唯一可译码，则该编码同时满足 Kraft 不等式，且可以根据该编码构造出存一个 同样长度的异字头码，即即时可译码。

【注】在信息论中，异字头码和即时可译码是 完全等价 的。

3. 不等长极限定理

3.1 基本定理

任何一个 唯一可译码 的平均码字长度必须满足 \(\begin{align}\overline{n}\geq\frac{H(U)}{\log D}\end{align}\) ，同时一定存在一个 \(D\) 元唯一可译码，其平均长度满足 \(\begin{align}\overline{n}\leq\frac{H(U)}{\log D}+1\end{align}\) 。

\[ \begin{align} H(U)-\overline{n}\log D &=-\sum_{k=1}^K(p_k\log p_k+p_kn_k\log D)\\ &=\sum_{k=1}^K p_k\log\frac{D^{-n_k}}{p_k} \leq\sum_{k=1}^K p_k\left(\frac{D^{-n_k}}{p_k}-1\right)\\ &=\sum_{k=1}^K D^{-n_k}-1\leq 0 \end{align} \]

【注】实际上就是换为以 \(D\) 为底的熵。

选择唯一的 \(n_k\) 使得 \(D^{-n_k}\leq p_k\leq D^{-(n_k-1)}\) ，对左侧不等式求和，得：

\[ \sum_{k=1}^K D^{-n_k}\leq\sum_{k=1}^K p_k=1 \]

因此存在长度为 \(n_k\) 的异字头码。对右侧不等式取对数并求期望得：

\[ \sum_{k=1}^K p_k\log p_k<-\sum_{k=1}^Kp_k(n_k-1)\log D \]

所以：\(\begin{align}H(U)>(\overline{n}-1)\log D,\space\overline{n}\leq\frac{H(U)}{\log D}+1\end{align}\) 成立。

3.2 扩展定理

对于长度为 \(L\) 的平稳信源 \(U^L\) ，有：

\[ \begin{align} &\frac{H(U^L)}{\log D} \leq\overline{n}(U^L) <\frac{H(U^L)}{\log D}+1\\ &\Longrightarrow \frac{H(U^L)}{L\log D} \leq\overline{n}=\frac{\overline{n}(U^L)}{L} <\frac{H(U^L)}{L\log D}+\frac{1}{L}\\ &\Longrightarrow \overline{n}\xrightarrow{L\to\infty} \frac{H(U)}{\log D} \end{align} \]

编码速率 \(R\triangleq\overline{n}\log D\) ，则：\(\begin{align}R\xrightarrow{L\to\infty}H(U)\end{align}\) ，编码效率 \(\begin{align}\eta=\frac{H(U)}{R}\end{align}\) 。

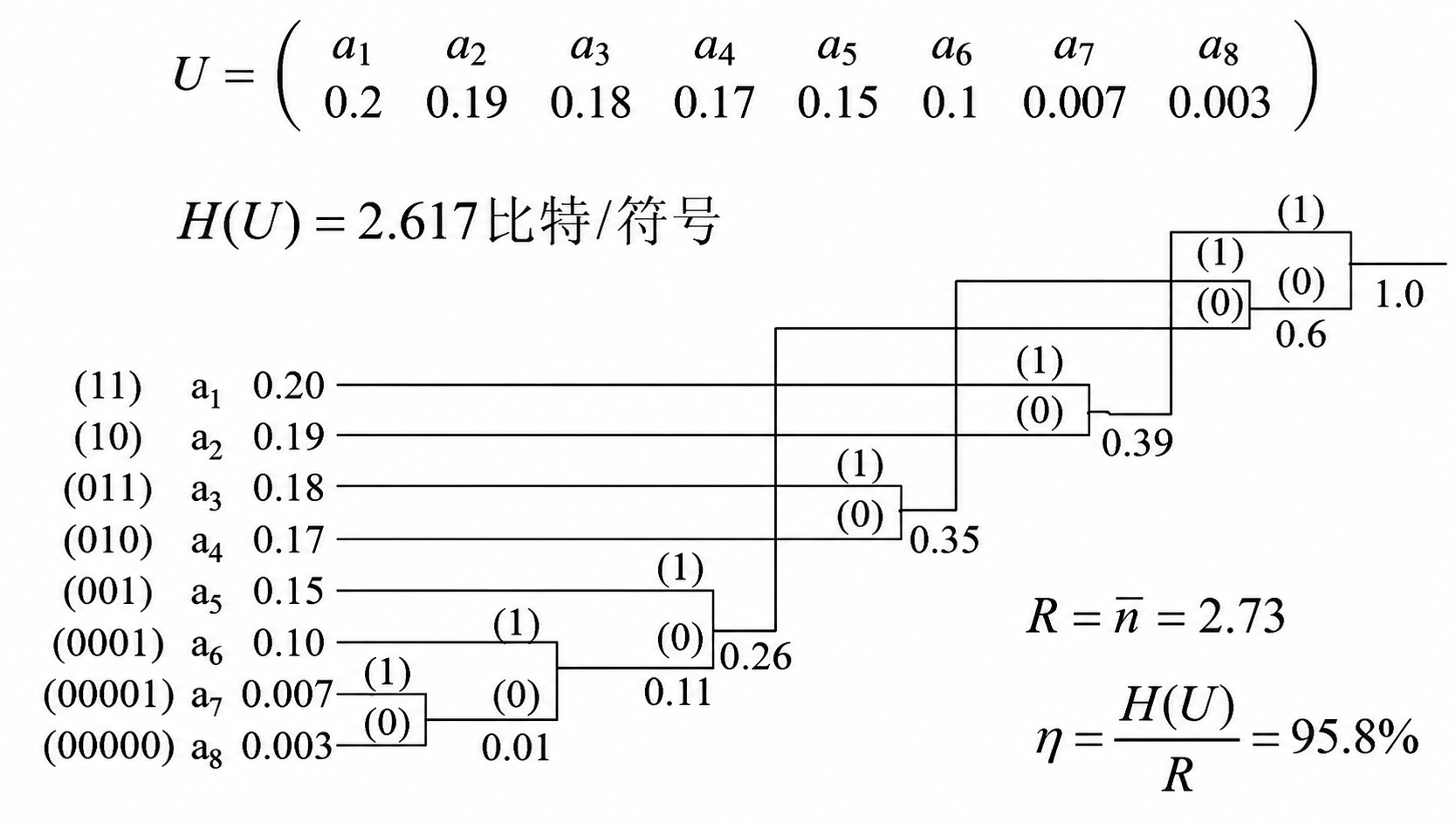

4. Huffman 编码

4.1 二元最佳码

给定信源分布，其 最佳二元编码 必然满足以下两个条件：

• 其出现 概率越小 的消息所对应的 码长越长；
• 出现概率最小的两个消息所对应的 码长相等，且码字 最后一位不同。

对于满足 \(p_1\geq p_2\geq\cdots\geq p_{K-1}\geq p_K\) 的源 \(U\) ，定义 辅助源 \(U'\) ：

\[ U\sim \begin{pmatrix} a_1 & a_2 & \cdots & a_{K-1} & a_K\\ p_1 & p_2 & \cdots & p_{K-1} & p_K \end{pmatrix} \]

\[ U'\sim \begin{pmatrix} a'_1=a_1 & a'_2=a_2 & \cdots & a'_{K-1}=a_{K-1}\cup a_K\\ p'_1=p_1 & p'_2=p_2 & \cdots & p'_{K-1}=p_{K-1}+p_K \end{pmatrix} \]

则对辅助源 \(U'\) 的最佳编码 也是 对原始源 \(U\) 的最佳编码。

若 \(C_1',C_2',\cdots,C_{K-1}'\) 是辅助源的最佳编码，相应码长分别为 \(n_1',n_2',\cdots,n_{K-1}'\) ，对应地， \(U\) 的码字 \(C_1,C_2,\cdots,C_K\) 的长度分别为：

\[ n_k=\begin{cases} n_k',&k=1,2\cdots,K-2\\ n_{K-1}'+1,&k=K-1,K \end{cases} \]

则相应地 \(U\) 的平均码长为：

\[ \overline{n} =\sum_{k=1}^K p_kn_k =\sum_{k=1}^{K-2} p_kn_k'+(p_{K-1}+p_K)(n'_{K-1}+1) =\overline{n}'+(p_{K-1}+p_K) \]

因此由 \(\overline{n}'\) 最小可以得出 \(\overline{n}\) 也是最小的，因此只需要 递归 地进行编码，每次合并出现概率最小的两个信源消息直至只剩一个消息，即可得到 二元最佳码。

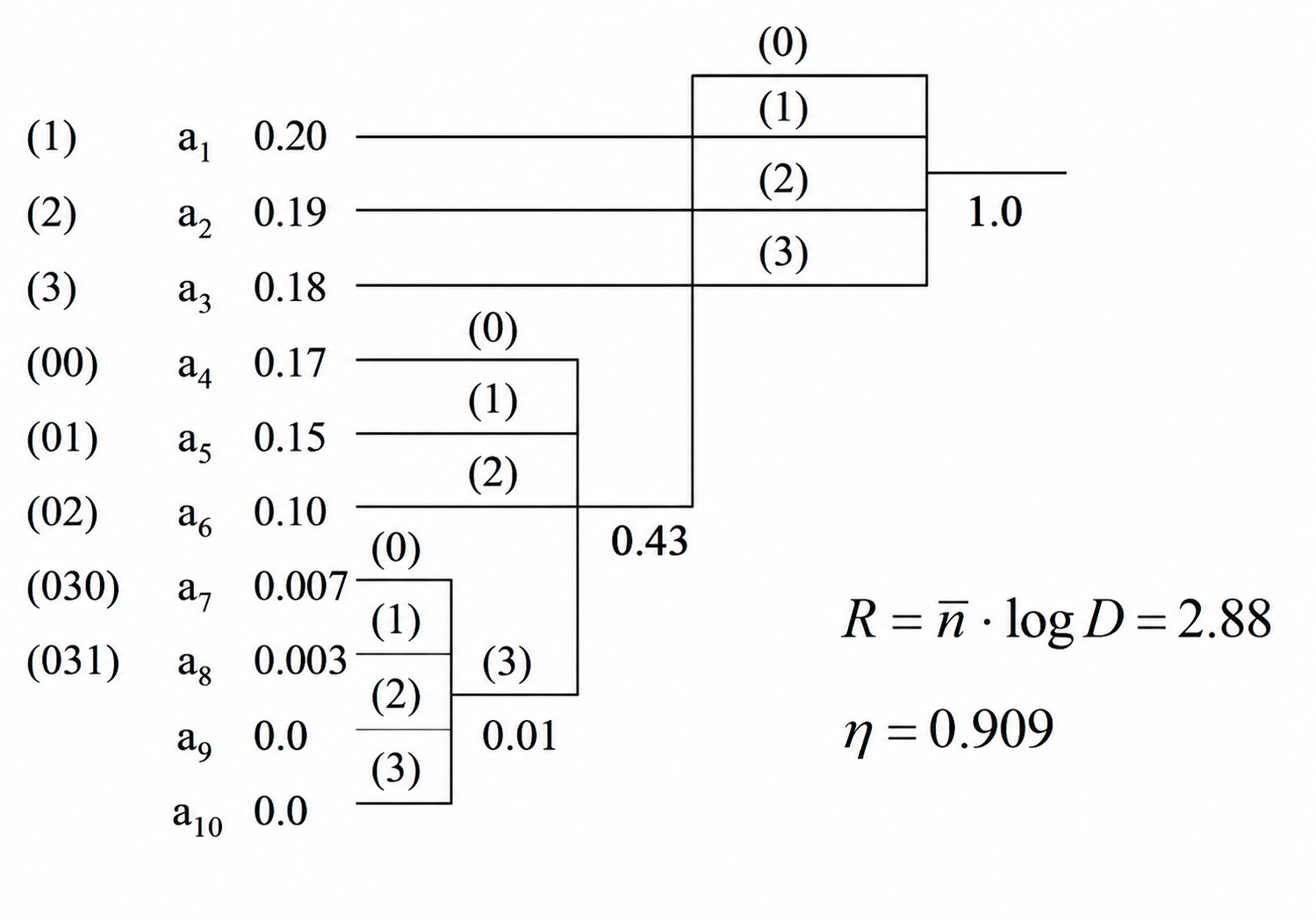

4.2 D元最佳码

同样采用递归的方式，每次合并出现 概率最小 的 \(D\) 个信号直至只剩一个消息：

• 若 \(K=(D-1)\cdot i+1\) ，则每次均有 \(D\) 个消息要合并，合并充分利用；
• 若 \(K= (D-1)\cdot i+M\) ，则需要增补 \(D-M\) 个概率为零的虚拟信息。
